涡轮增压用离心式涡轮叶轮结构设计

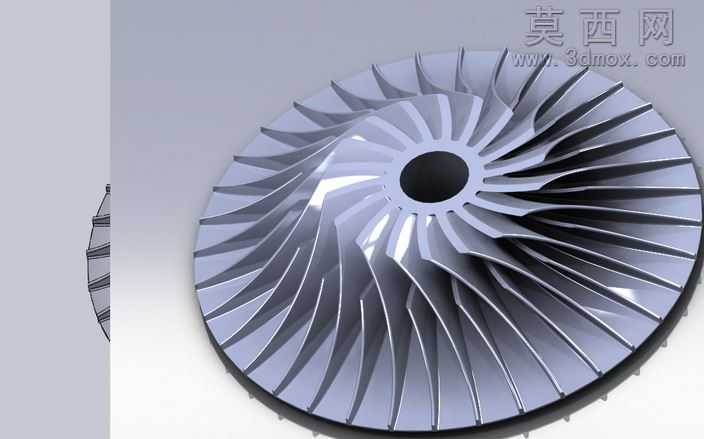

本次涡轮叶轮建模采用SolidWorks完成，是个人首次尝试的叶轮类三维建模作品，整体建模过程围绕涡轮叶轮的实际工作特性展开，优先保障叶片曲面的流体力学合理性与整体结构的装配适配性。建模初期先梳理涡轮叶轮的核心结构逻辑：中心定位孔、轮盘基体、径向扭曲叶片是三大核心组成部分，首先绘制中心定位孔的基准草图，以轮盘中心为原点确定安装孔的孔径与轮盘的外圆尺寸，通过旋转凸台命令生成轮盘的基础基体，保证轮盘的厚度从中心向边缘平滑过渡，既满足高速旋转下的结构强度要求，也避免多余材料带来的转动惯量冗余。叶片建模是本次设计的核心难点，涡轮叶轮的叶片为空间扭曲曲面，需要同时兼顾进气端与排气端的角度匹配，建模时先在不同高度的基准面上绘制叶片的截面轮廓线，通过放样命令生成单个叶片的基础曲面，再对叶片的前缘、后缘做圆角过渡处理，避免尖锐边角带来的应力集中问题，完成单个叶片建模后，通过圆周阵列命令按照设计的叶片数量均匀阵列，阵列过程中反复校验每个叶片的角度一致性，保证整体动平衡性能达标。材质设定阶段选择金属质感的合金钢材质，通过调整材质的反射度、粗糙度参数，模拟高温合金加工后的哑光金属质感，渲染时采用侧上方柔光打光，清晰展现叶片曲面的扭曲走向与轮盘的结构层次，同时保留叶片表面的细微加工纹理，让渲染效果更贴近实际加工后的零件状态。建模过程中也预留了后续优化的空间，比如叶片的扭曲角度、叶片厚度、轮盘的减重槽结构都可以根据实际工况参数调整，当前版本的模型已经可以满足基础的结构展示、流体仿真前置建模需求，整体结构完整无破面，各特征之间的拓扑关系清晰，可直接导入仿真软件或加工编程软件使用，适合作为涡轮增压系统、压缩机、泵类设备的核心叶轮参考模型，也可作为叶轮类零件建模的入门练习参考案例。
