蒸汽驱动离心泵工业流体输送设备结构

　　在化工、热电、轻工等存在富余蒸汽管网的生产场景中，蒸汽驱动离心泵是无需额外配置电力拖动系统的核心流体输送单元，尤其适用于防爆要求高、供电配套受限、存在工艺余热蒸汽可复用的作业区域，可直接对接厂区低压蒸汽管网完成动力输入，省去电机配套的防爆改造、电缆敷设、电控柜配置等额外工程投入。该泵体的核心做功逻辑是通过叶轮的高速旋转，将输入的动能持续转换为输送流体的压能与动能，可完成清水、低粘度工艺介质、冷凝水等流体的长距离输送或工艺增压作业，适配进出口压差0.3-1.6MPa的常规工况，过流部件的流道做了圆弧过渡处理，可减少介质在流道内的湍流损失，降低运行过程中的振动与噪音。

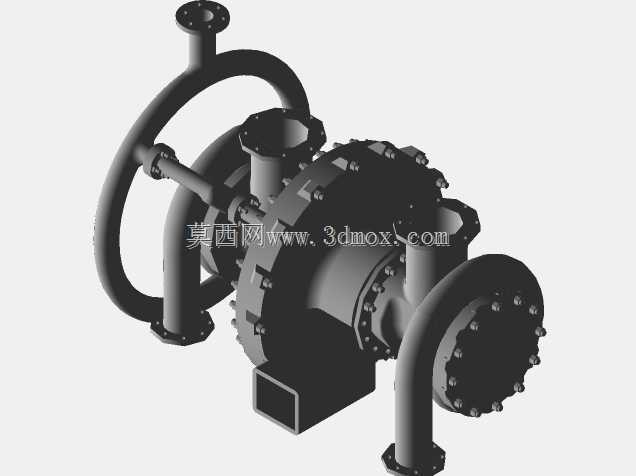

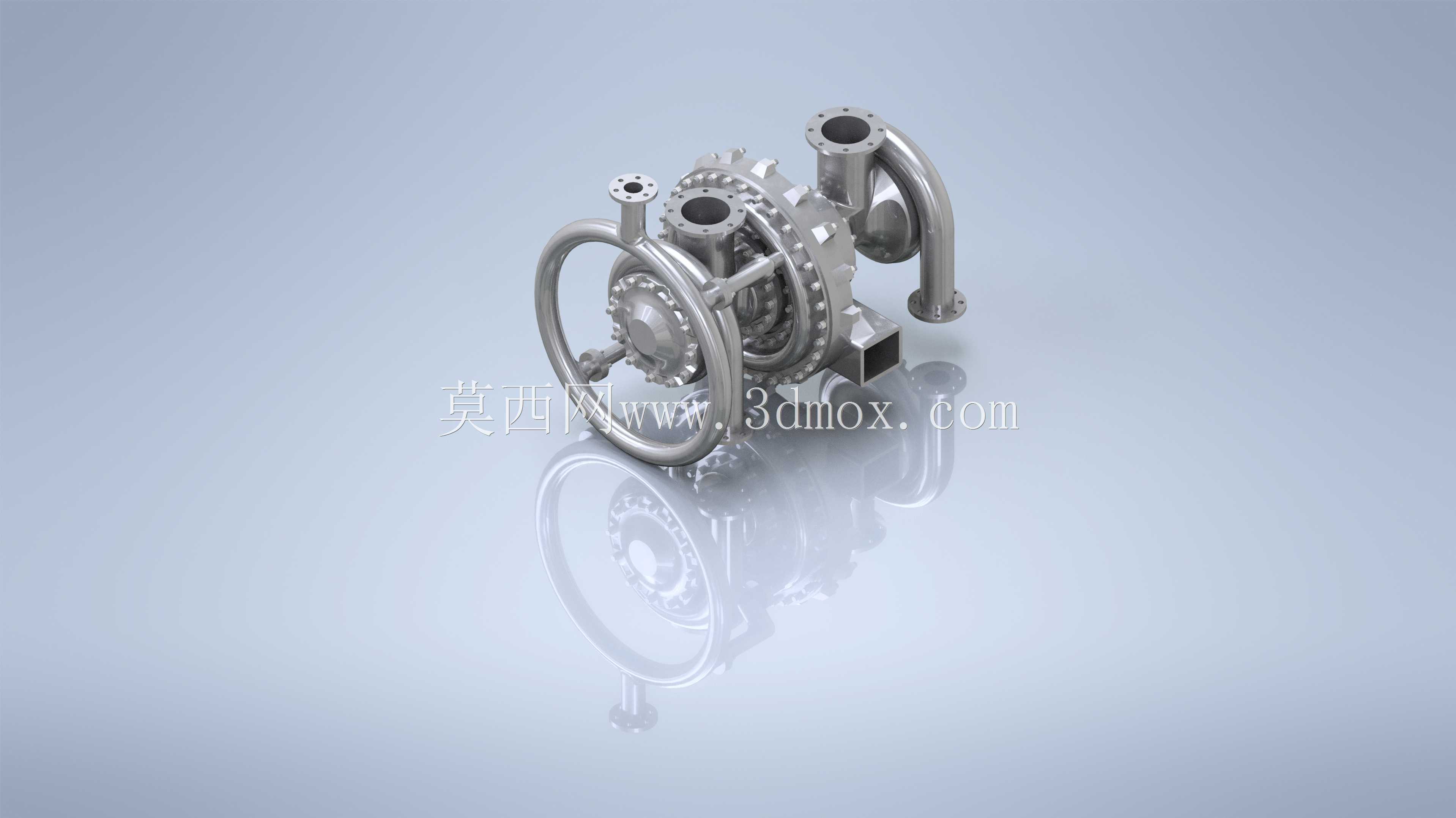

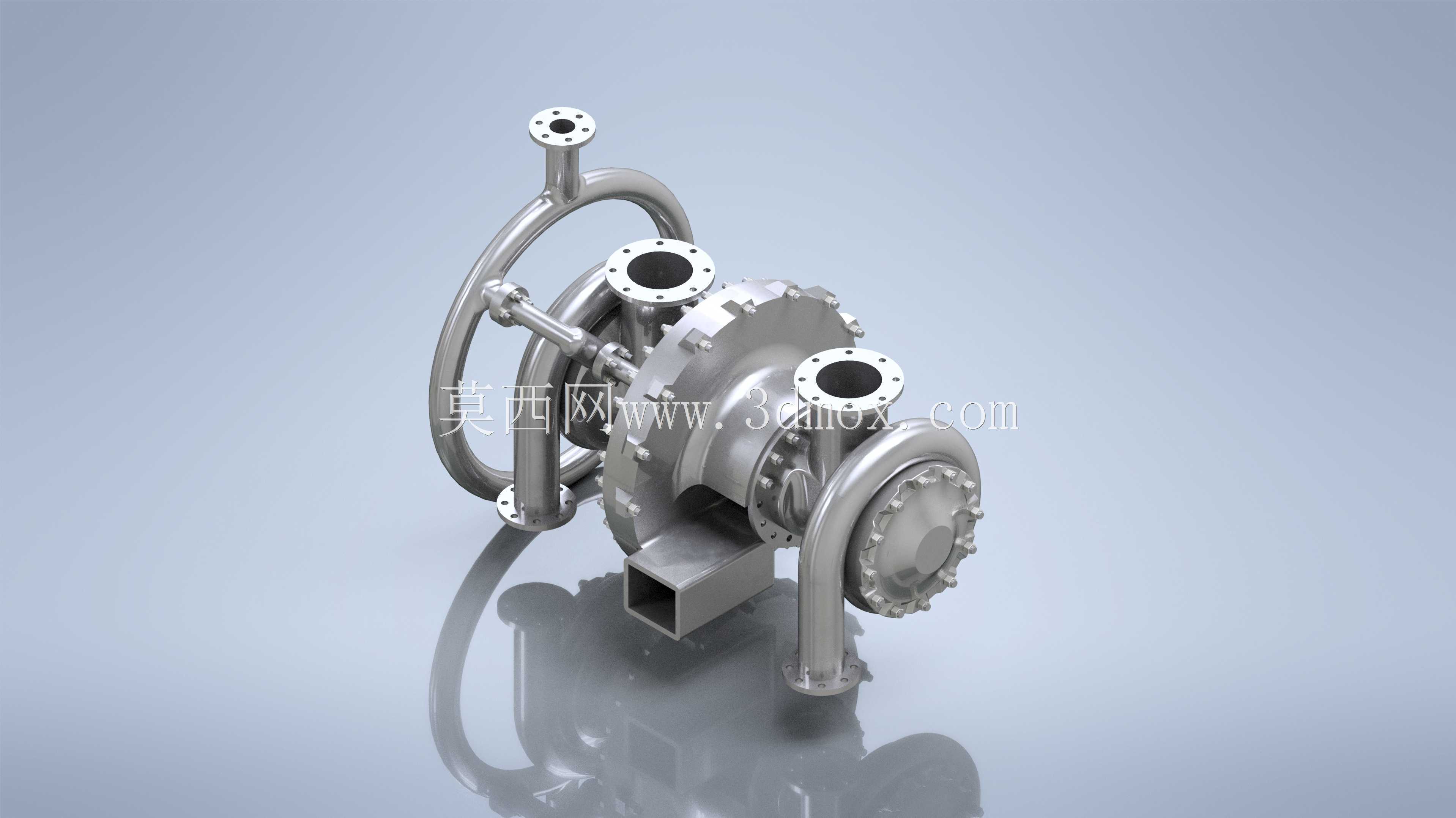

　　从结构设计层面来看，该泵采用悬臂式叶轮搭配双侧机械密封的结构形式，泵壳为径向剖分的蜗壳结构，可在不拆卸进出口管路的前提下完成密封件、叶轮的检修作业；蒸汽驱动端与泵体叶轮直连，省去了联轴器、传动轴承座等中间传动部件，缩短了整机的轴向尺寸，减少了传动环节的功率损耗。泵体的进出口法兰均采用标准化工管法兰配置，法兰密封面为突面形式，可直接对接同压力等级的工业管路，现场安装时无需额外加工转接法兰。整机的安装底座采用一体化铸造结构，预留了四个地脚螺栓安装孔，安装时需保证底座水平度偏差不超过0.1mm/m，避免运行过程中因轴系不对中造成密封件快速磨损。

　　泵体侧面设置的多个工艺接口分别对应密封冲洗、排气、排液功能，开机前可通过排气接口排净泵腔内部的空气，避免气缚现象造成的流量不足、扬程下降问题；停机维护时可通过排液接口排空泵腔内残留的介质，避免低温环境下介质冻胀损坏泵壳，或是腐蚀性介质长期滞留腐蚀过流部件。蒸汽驱动端的进汽管路配置了独立的截止阀与疏水阀组，开机前需先完成暖管作业，排净蒸汽管路内的冷凝水，避免水击现象造成叶轮、轴承的冲击损坏；暖管过程中需控制蒸汽升温速率不超过每分钟5摄氏度，让泵体各部件均匀受热膨胀，避免因局部热应力过大造成密封面泄漏、部件变形。

　　从安装边界来看，该泵的轴向总长度控制在同流量等级电动离心泵的80%左右，径向最大尺寸为进出口管路外侧的弯管组件外缘，现场布置时需在泵体两侧预留不小于300mm的检修操作空间，方便日常巡检时检查密封泄漏情况、更换易损部件；泵体上方预留的吊装接口可匹配车间常规起重设备，满足整机吊装就位、检修拆装的作业需求。过流部件的材质选型适配常规中性流体输送需求，若用于输送腐蚀性介质，可在建模阶段调整叶轮、泵壳的材质参数，更换对应耐腐材质的密封件，无需改动整体安装尺寸与接口位置，可快速适配不同工艺场景的使用需求。泵体的轴承组件采用脂润滑结构，日常维护时只需按运行周期补充润滑脂即可，无需配置复杂的润滑油循环系统，降低了日常运维的工作量。在建模过程中，所有配合面的尺寸公差均按机械设计手册的泵类配合要求设置，叶轮与泵壳之间的密封环间隙控制在0.2-0.3mm区间，既保证运行过程中叶轮不会与泵壳发生刮蹭，又能尽可能减少容积损失，提升泵的运行效率；所有螺栓连接的位置均预留了标准扳手的操作空间，现场装配时不会出现工具无法就位的问题。
