RC遥控挖掘机用无刷微型齿轮液压泵结构

　　这款微型液压泵主要面向RC比例遥控模型的液压系统搭建场景，常见于1:12、1:14比例的遥控挖掘机、遥控装载机这类工程模型的动力单元配套，区别于工业级液压泵的大流量高压力设计，这类微型泵的核心诉求是在极小的安装空间内，提供匹配模型负载的稳定液压输出，同时兼顾低重量、低功耗的特性，适配模型常用的低压供电体系。从功能特性来看，该款泵属于外啮合齿轮泵结构，取消了常规工业齿轮泵自带的泄压阀模块，整体结构更紧凑，重量控制更优，适合对自重敏感的遥控模型使用——模型液压系统的泄压保护通常会集成在油路分配阀块上，泵体本身取消泄压阀的设计，既减少了泵体自身的结构复杂度，也降低了微型加工的精度要求，同时避免了泄压阀在小流量工况下的内泄损失，能提升模型液压系统的响应速度。实际使用中，这类泵的输出压力通常控制在1-3MPa区间，流量在每分钟几百毫升级别，足够驱动模型的动臂、斗杆、铲斗油缸完成全行程动作，配合无刷电机驱动时，转速调节范围宽，低速运转平稳，不会出现有刷电机换向火花带来的干扰问题，也能延长动力单元的维护周期。设计思路上，这款泵采用了分体式块装结构，泵体与电机安装座集成在同一个阀块基体上，齿轮腔、进油口、出油口的流道直接在基体上加工成型，减少了外接管路的数量，降低了微型油路的泄漏风险。

　　泵体前端的安装法兰采用方形结构，三个安装孔呈三角分布，安装孔为公制M5规格，有效螺纹深度8mm，这个安装尺寸是经过多版迭代调整的：最初的版本安装孔深度偏浅，在模型剧烈动作的震动下容易出现连接松动，导致泵体与安装架之间产生位移，影响齿轮啮合精度；调整到8mm深度后，配合标准M5内六角螺丝锁紧，能在模型的颠簸、重载动作下保持足够的连接强度，不会出现松脱问题。泵体与电机的连接采用同轴直连结构，电机轴直接插入泵体主动齿轮的轴孔内，取消了联轴器结构，进一步缩短了动力单元的轴向长度，这对模型内部寸土寸金的安装空间来说非常关键——遥控挖掘机的泵舱通常布置在机身中部，旁边还要布置油箱、分配阀、电池等部件，轴向尺寸每压缩1mm，都能给其他部件留出更多布置余量。

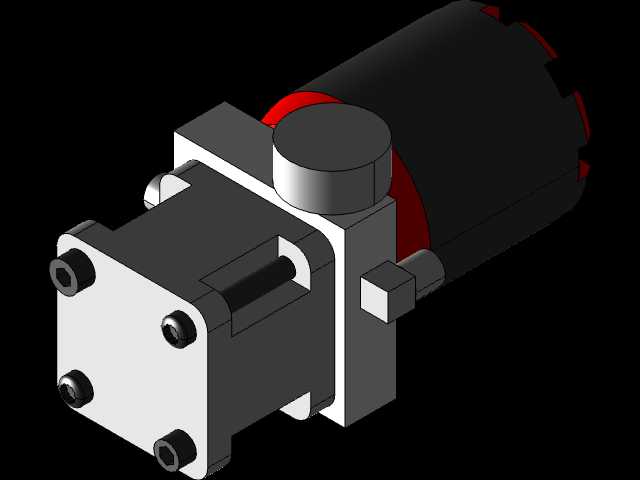

　　外形与安装边界方面，泵体主体为方形铣削结构，侧面预留的进、出油口为标准微型油嘴接口，能匹配模型常用的2mm、3mm内径尼龙油管；电机部分采用圆柱型无刷电机，外径与泵体安装座的定位止口精准配合，保证电机轴与泵体主动齿轮的同轴度，避免偏心带来的齿轮磨损、噪音增大问题。迭代过程中，最初的版本电机罩上没有设置圆柱形的接线防护座，电机的三相出线直接从电机端盖引出，在模型组装时容易被旁边的结构件刮破绝缘层，后续修订版本增加的小圆柱形部件，就是用来规整电机出线，给导线提供防护与导向，避免布线干涉；而底部的薄安装板在最终版本中被移除，是因为实际装机时发现，额外的安装板会增加泵体整体高度，很多模型的泵舱预留高度有限，移除后用户可以根据自己的模型机架结构，直接将泵体通过前端法兰固定，或者自行加工适配的安装转接件，适配性反而更强。从建模细节来看，齿轮的齿形参数是按照微型齿轮泵的排量要求设计的，齿顶圆与泵腔内壁的间隙控制在0.02-0.03mm之间，这个间隙值既可以保证齿轮转动时不会与泵腔发生刮擦，又能控制内泄量在合理范围内，保证泵的容积效率；齿轮两端的端面与泵盖之间的间隙也做了严格控制，端面间隙过大会导致内泄急剧增加，压力上不去，间隙过小则会在运转时出现端面摩擦，增加运转阻力，甚至出现卡滞。泵体上的固定螺丝采用内六角圆柱头螺丝，螺丝头沉孔深度刚好与螺丝头高度匹配，装配后螺丝头不会突出泵体表面，避免与周边安装结构产生干涉。

　　这类微型液压泵的建模过程，需要特别注意安装接口的尺寸准确性，因为RC模型的零部件加工精度通常较高，安装孔位、止口尺寸如果出现0.1mm的偏差，就可能导致装配困难，甚至无法安装；同时流道的建模要避免出现直角拐点，减少油液流动的阻力，虽然模型系统的流量不大，但平滑的流道能降低压力损失，让油缸动作更顺畅。对于模型改装爱好者来说，这款泵的结构也具备一定的改装空间，比如可以根据自己的需求在泵体上自行加工泄压阀安装孔，加装微型泄压阀，满足不同的油路保护需求，也可以更换不同长度的电机，调整泵的转速范围，适配不同的流量要求。
