微型涡喷结构原理展示三维数模

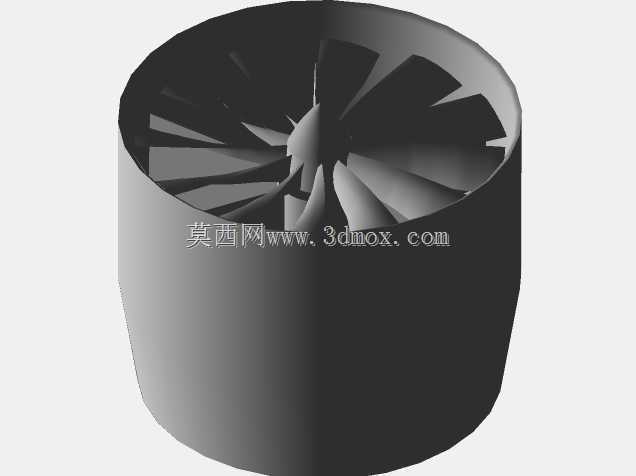

做动力类结构设计的同行大多清楚，小尺寸涡喷结构的数模，核心价值从来不是外观复刻，而是把内部气流通道、叶片排布的逻辑做准，给原理验证、教学演示或者小型动力改装提供可参考的结构基准。这个迷你喷气机的数模，还原了单级轴流叶轮加直筒涵道的基础构型，没有做复杂的多级压气机或者加力燃烧室结构，本身定位就是轻量化的原理展示件，适配教学场景下的结构拆解演示，也能给小型航模动力改装的爱好者提供基础的结构参考。

从实际应用场景来看，这类简化结构的涡喷数模，首先是服务于职业院校的航空动力相关课程，老师可以直接用数模做剖切展示，让学生直观看到进气段、叶轮段、排气段的衔接关系，不用每次都拆解昂贵的实物教具；其次是小型航模、穿越机的动力改装爱好者，能基于这个基础结构调整叶片角度、涵道内壁的顺滑度，优化小尺寸下的推力输出效率；还有一部分做工业微型动力单元研发的工程师，也能把这个数模当做基础构型，验证小空间内动力组件的排布合理性。

说到功能特性，这个数模的结构做了合理的简化，没有冗余的安装边、密封槽这类细节，整体是直筒式的涵道外壳，内部叶轮的叶片采用等弦长设计，前缘做了圆弧过渡，后缘没有做过度的削薄处理，既保证了气流通过时的导向性，也降低了3D打印验证时的打印难度，不会因为叶片太薄出现打印翘边、断裂的问题。涵道内壁和叶轮叶尖的间隙控制在合理范围，既不会因为间隙太大出现气流泄漏损失推力，也不会因为间隙太小，在实物加工时因为装配公差出现叶轮刮蹭内壁的问题。

设计思路上，这个构型优先考虑的是易加工、易展示，没有追求真实航空涡喷的复杂结构，而是把核心的气流压缩、导向的逻辑做了还原。叶轮的轮毂采用锥面过渡，从进气侧的小直径平滑过渡到排气侧的大直径，引导气流从轴向进入后，顺着轮毂锥面逐步增压，再通过直筒段的涵道稳定排出，整个流道没有突然的截面突变，尽可能降低了气流的沿程损失。叶片的数量经过合理匹配，既保证了足够的气流做功面积，也不会因为叶片太密导致流道堵塞，适配小尺寸下的低转速工作场景。

从安装边界来看，整个结构的外形是规则的圆柱形，外壳没有突出的安装耳或者管路接口，安装时可以直接通过卡箍或者抱箍固定在安装支架上，不需要额外设计复杂的转接结构。进气端的端面是平整的环形面，能直接对接标准尺寸的进气喇叭口，不需要做额外的修形；排气端同样是平整端面，可对接延长喷管或者转向喷口，拓展不同场景下的使用需求。整体径向尺寸紧凑，轴向长度较短，在狭小的安装空间内也能完成布置，不会和周边的舵机、电池、控制板等组件产生干涉。

很多刚接触动力结构设计的新人，容易一开始就追求复杂的多级结构，反而忽略了最基础的单级叶轮和涵道的匹配逻辑，这个数模刚好可以作为入门练习的参考，能帮新人理解叶尖间隙、轮毂锥角、叶片安装角这些基础参数对动力输出的影响，不用一开始就陷入复杂的油路、冷却系统结构里，先把最核心的气动流道逻辑摸透，再去做更复杂的结构拓展就会顺畅很多。
