切片拼接式仿生鱼创意结构设计

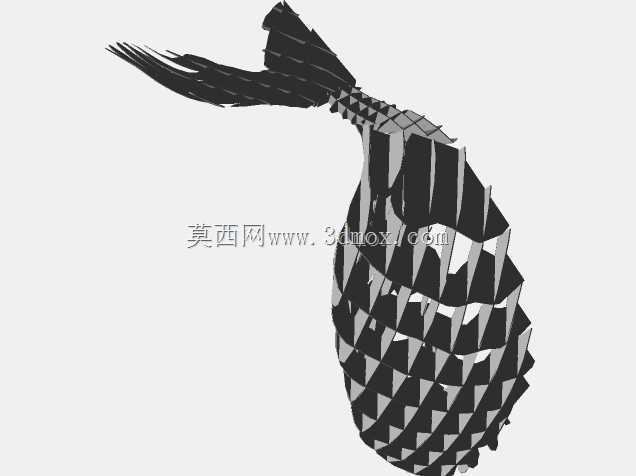

做了快十年结构设计，见过不少仿生类的创意结构，这次的切片式鱼形结构，刚看到模型树的时候就觉得思路很巧，不是那种整面蒙皮的常规仿生建模，而是把整个鱼身沿着纵向做了等距切片拆分，每一片的轮廓都顺着鱼身的曲面渐变走，从鱼头位置的圆润饱满轮廓，顺着鱼身向鱼尾逐步收窄，到尾鳍位置切片的边缘还做了分叉的流线型处理，完全贴合鱼类游动时的体态曲线。

这种切片拼接的结构思路，最早其实在大型展会的艺术装置、文创展陈里用得很多，之前做过几个商业美陈的项目，就用过类似的层叠切片方案——整曲面的大型造型如果用整块材料加工，不仅材料损耗大，曲面加工的刀路成本高，运输的时候整块曲面也容易因为应力集中出现变形，拆成等厚的切片之后，每一片都可以用平板材料直接切割加工，不管是用激光切亚克力、木板，还是用等离子切金属薄板，加工效率都比整曲面铣削高太多，材料利用率能提上去不少，加工成本自然就降下来了。而且拆分后的切片是平板件，打包运输的时候可以叠放，占的空间比整曲面构件小一半还多，到现场之后只需要按照定位卡槽逐片拼接，不需要复杂的现场曲面校准，安装效率也高。

从结构细节上看，这个模型的每一片切片上都预留了拼接定位的卡口，相邻切片之间通过卡口卡接固定，不需要额外打胶或者上紧固件，拼接完成之后整体的镂空结构既能保留鱼形的整体轮廓，又能让光线从切片的缝隙里透过去，放在展厅里打背光的话，层叠的阴影会顺着鱼身的曲面形成渐变的层次感，比实心的雕塑质感更轻盈。之前做过一个类似的切片鹿形装置，就是因为没处理好切片之间的定位间距，现场拼的时候出现了片与片之间错位，最后整体轮廓歪了不少，返工花了快两天，这个模型里的每片切片的定位卡口位置都顺着鱼身的曲率做了偏移校准，拼接的时候每一片都有唯一的对应位置，不会出现装反或者错位的问题，这点在做拆分式结构的时候特别重要，很多新手做切片结构的时候容易把所有卡口做在同一位置，最后拼出来的曲面就会出现生硬的折角，顺着曲率调整卡口位置，才能保证拼完之后的外轮廓是顺滑的流线型。

从安装边界来看，这种切片结构如果做小型桌面摆件，单片片厚控制在3-5mm的话，整体鱼身长度控制在300mm左右，只需要在底部加一个小小的亚克力底座，托住最下方的几片切片，就能稳定放置，不需要额外的支撑结构，因为切片之间卡接之后整体的刚性足够，日常摆放不会出现散架或者变形的问题。如果是做大型的户外展陈装置，单片片厚可以加到10-15mm，用不锈钢或者耐候钢板切割，在每片切片的中心位置穿一根横向的加强筋，把所有切片串起来固定，就能抵抗户外的风载，不会因为大风出现切片变形或者脱落。之前在商业街区做过一个2米高的切片鲸鱼装置，就是用的这种中心穿筋的方案，装完之后经历了两次台风天都没出问题，结构可靠性是经过实际验证的。

另外这种切片结构还有一个很实用的优势，就是后期改型特别方便，如果需要调整鱼身的胖瘦、鱼尾的角度，只需要调整对应位置切片的轮廓曲线，不需要重新做整个曲面的重构，对于经常需要根据甲方需求调整尺寸的展陈设计来说，能省不少建模的时间。比如之前有个客户要把同款鱼形结构从300mm的桌面款改成1.5米的落地款，只需要把切片的间距等比例放大，调整每片切片的轮廓缩放比例，半天就能改完模型，直接导出切割图纸就能加工，比整曲面建模改型效率高太多。

从功能拓展的角度来说，这种镂空的切片结构内部还有足够的空间，可以藏入灯带或者小型的发声模块，做成带灯光效果的互动装置，比如在每片切片的边缘贴漫反射灯条，亮灯的时候光线顺着切片的缝隙漫出来，不会看到裸露的灯珠，整体的光影效果会很柔和，放在文创空间或者科技展厅里，视觉冲击力比普通的实心雕塑强不少。而且因为是拼接结构，如果某一片切片在运输或者安装的时候损坏了，只需要单独切割替换那一片就行，不需要整个结构报废，后期维护的成本也很低。

很多人做仿生结构的时候总想着追求曲面的极致顺滑，非要做一体化的曲面建模，其实落地的时候才会发现加工、运输、安装全是问题，这种切片拼接的思路，相当于把复杂的三维曲面拆解成了简单的二维平板加工件，把复杂的现场安装转化成了标准化的拼接流程，不管是小批量做文创产品，还是做大尺寸的展陈装置，都是性价比很高的结构方案，这个模型把鱼的形态和切片结构结合得很到位，每一片的轮廓过渡都很自然，没有生硬的棱角，不管是作为3D打印的桌面摆件，还是放大做商业装置，都有很高的落地可行性。
