三星存储卡外观结构三维数模设计

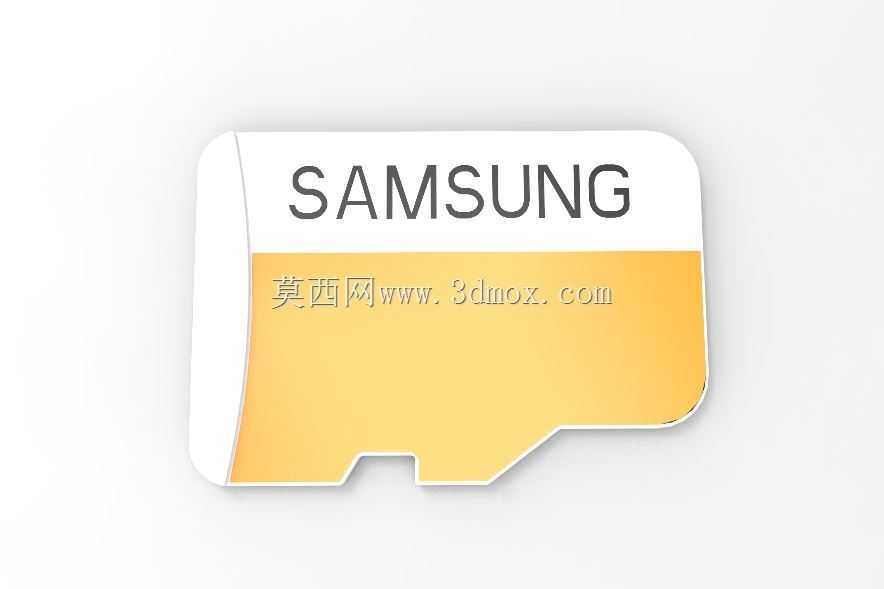

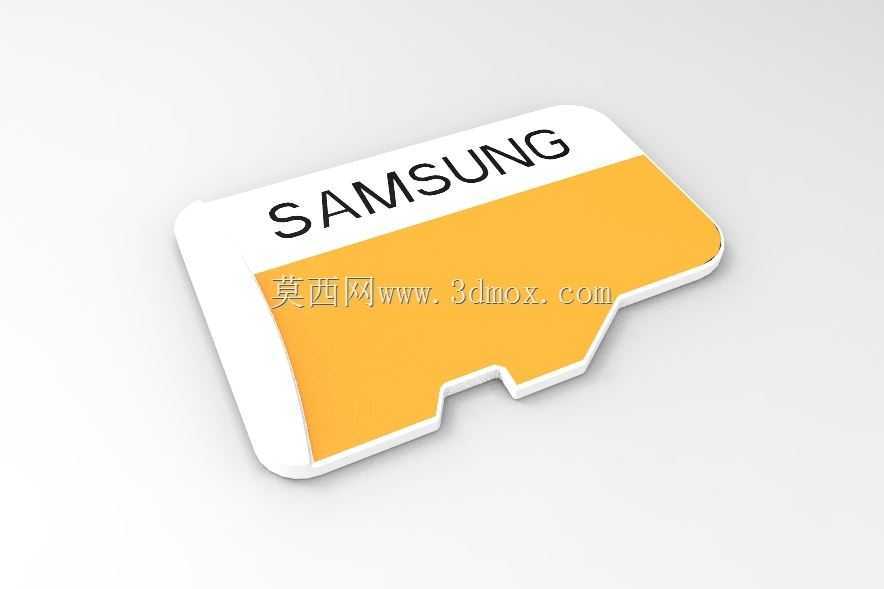

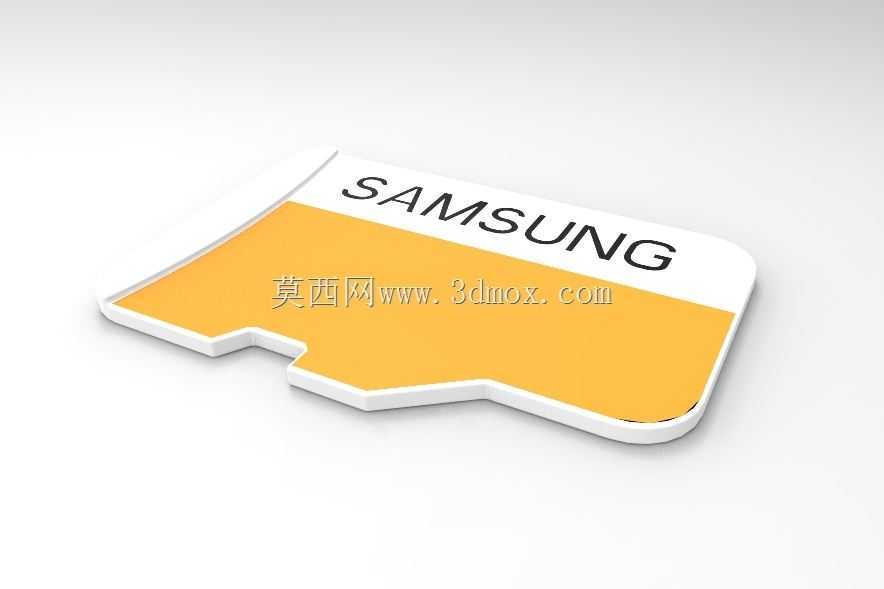

　　做消费电子周边结构设计的工程师，大多接触过存储卡类产品的建模需求，这类产品看似结构简单，实则对尺寸公差、外观细节的把控要求极高，毕竟要适配各类数码设备的卡槽，容差范围往往控制在零点几毫米级别。这款三星存储卡的三维数模，还原了消费级闪存卡的典型外观特征，黄白撞色的外壳搭配表面品牌标识区域，完全贴合量产产品的外观设计逻辑。从实际应用场景来看，这类存储卡广泛适配数码相机、行车记录仪、便携数码播放器、嵌入式工业采集设备等终端，作为可拆卸的移动存储介质，承担着数据读写、转存、备份的核心功能，不同设备的卡槽深度、弹片触点位置都有统一的行业规范，这也要求建模过程中必须严格遵循通用尺寸边界。

　　建模时首先要确定的是整体安装边界，常规消费级SD卡类产品的长宽厚都有明确的行业标准，边缘的倒角处理不仅是为了外观质感，更重要的是插拔过程中的导向作用，避免卡槽内部弹片被硬边刮损，数模中还原的边缘R角、侧边的定位缺口，都是实际装配中起到防呆、定位作用的关键结构，很多新手建模时容易忽略缺口的角度和位置，实际打样就会出现插卡不到位、无法识别的问题。外壳的分模线位置在数模中也做了贴合量产的处理，上下壳的配合止口做了均匀的预留间隙，考虑到注塑生产的拔模斜度，侧壁的微小斜度完全符合塑胶外壳的生产工艺要求，不会出现倒扣无法脱模的问题。表面的标识区域做了轻微的下沉处理，对应量产时的丝印或激光雕刻工艺位，避免长期插拔摩擦导致标识磨损脱落。

　　从结构设计思路来看，这类存储产品的外壳不需要做太复杂的内部加强筋，因为内部的PCB板和闪存芯片本身就有一定的结构强度，外壳只需要起到包裹防护、绝缘、定位的作用，数模中壳体的壁厚控制在均匀的1.2mm，既不会因为壁厚过大导致注塑缩水，也不会因为壁厚太薄容易受外力碎裂。实际选型参考时，这款数模可以作为数码配件类产品的外观结构参考，也可以用于产品展示动画、电商渲染素材的基础模型，所有外观曲面都做了连续顺滑处理，没有碎面、尖角的问题，导入渲染软件后可以直接赋予材质，不需要额外修复几何。

　　很多做数码周边配套的工程师在设计卡槽周边结构时，也可以参考这个数模的外部尺寸，做干涉检查的时候能更精准的预留插拔空间，避免设计出的设备卡槽出现卡滞、松脱的问题。要知道这类插拔类配件的使用频次很高，外壳边缘的顺滑度直接影响用户的插拔手感，数模中所有的棱边都做了微小的圆角过渡，没有尖锐的棱角，既符合消费电子产品的手感要求，也能避免生产、使用过程中划伤操作人员或用户。另外，外壳表面的平整度也做了严格控制，没有凹凸变形的区域，对应量产时的平面度要求，保证丝印标识的时候不会出现偏位、模糊的问题。
