金士顿款便携U盘外观结构三维建模

日常做消费电子结构建模时，这类便携U盘的结构还原是很典型的小尺寸数码产品建模练习项，很多刚接触消费类结构设计的工程师都会从这类小产品入手，熟悉曲面拆分、拔模处理、装配间隙预留的基础逻辑。先从实际应用场景来说，这类U盘是日常办公、工业现场数据拷贝最常用的移动存储载体，不管是产线设备程序拷贝、设计图纸跨设备传输，还是日常办公文件转移，都需要这类体积小巧、即插即用的存储设备，没有额外的线缆需求，插在标准USB接口上就能直接识别使用，适配绝大多数带USB-A接口的工控机、办公电脑、检测设备。

从结构设计思路来看，建模时首先要锚定标准USB公头的安装边界，这部分是和外部设备对接的核心接口，尺寸必须严格遵循通用USB2.0/3.0公头的规范公差，金属插头部分的长度、宽度、金手指位置都不能有偏差，否则会出现插不进接口或者接触不良的问题。插头尾部和塑料壳体的衔接位置要做过渡圆角处理，避免应力集中导致插拔时壳体开裂，这部分在实际量产中是很容易出问题的位置，很多低价U盘用久了插头和壳体脱开，就是过渡位置的加强筋没做足，建模时要在壳体内部对应插头固定的位置设计一圈限位卡槽，把金属插头的尾部嵌在卡槽里，再配合内部的PCB板定位柱，把整个核心部件牢牢固定在壳体内，不会因为反复插拔出现松动。

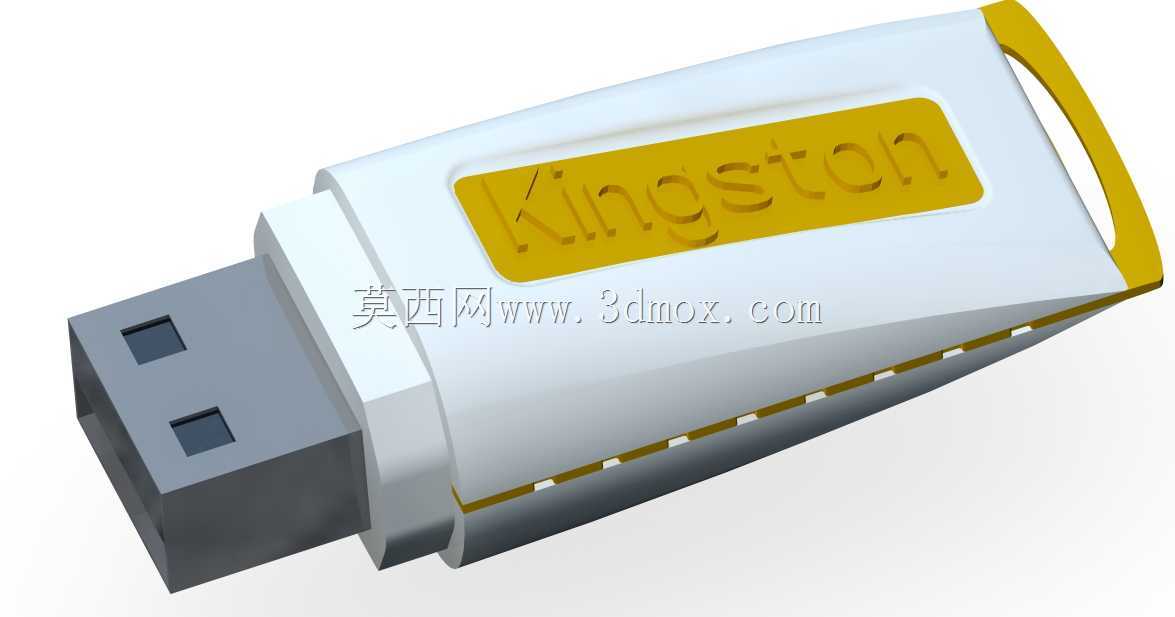

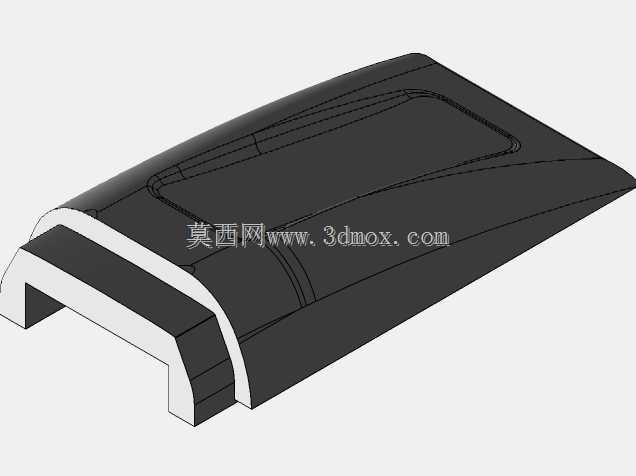

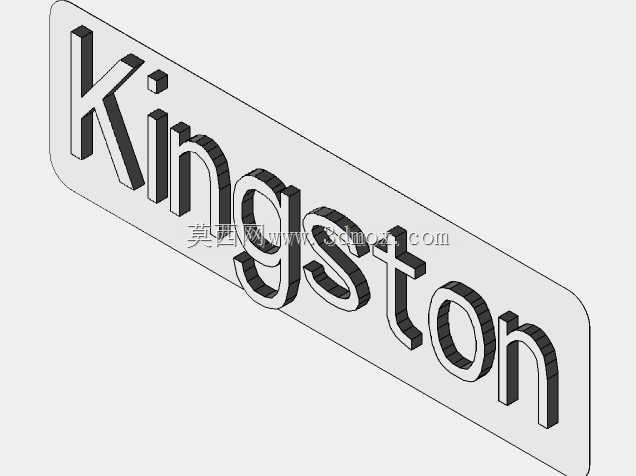

再看外壳部分的设计，这个款式的U盘采用了半包裹式的壳体结构，主体是乳白色的塑料主壳，侧面搭配黄色的装饰条，尾部做了挂绳孔的一体化设计，挂绳孔的位置要做加厚处理，因为日常使用中用户经常会把U盘挂在钥匙串上，挂绳孔位置如果壁厚太薄，很容易被钥匙的拉力扯断，建模时这个位置的壁厚要比壳体其他位置厚0.8-1mm，同时内侧做圆弧过渡，不要出现直角锐边，避免应力集中。壳体表面的品牌标识区域做了下沉式的凹槽设计，凹槽深度控制在0.3mm左右，刚好可以粘贴金属铭牌或者做丝印、镭雕处理，不会因为日常插拔摩擦把标识磨掉，凹槽的边缘做了微小的倒角，避免积灰也方便后期表面处理的时候不会出现毛边。

尺寸方面，整个U盘不含插头的主体部分长度控制在40mm左右，宽度18mm，厚度8mm，属于非常便携的尺寸，刚好可以放在牛仔裤的小口袋或者工牌卡套的挂绳上，不会占用过多空间。壳体的分模线设计在侧面装饰条和主壳的衔接位置，这样分模线刚好被装饰条遮挡，不会影响外观的整体性，拔模角度统一做1.5度，既方便注塑的时候脱模，也不会让壳体出现明显的锥度影响外观。侧面的装饰条采用和主壳不同的配色，一方面是提升外观辨识度，另一方面也可以作为上下壳的扣合位，装饰条内侧做一圈倒扣，和主壳上的卡槽配合，不需要打螺丝就能把上下壳固定住，装配的时候直接扣合就行，提升量产装配效率，也避免螺丝外露影响外观。

实际建模过程中，要注意壳体内部的空间预留，除了放置USB插头和PCB板的位置，还要预留出闪存芯片、主控芯片的安装空间，内部的定位柱高度要和PCB板的厚度匹配，定位柱的直径1.5mm，刚好穿过PCB板上的定位孔，装配的时候点一点热熔胶就能固定，不会出现PCB板在壳体内晃动的问题。尾部的挂绳孔是和上壳一体化注塑出来的，孔的内径3mm，足够穿过普通的钥匙挂绳，孔的边缘做R1的圆角，避免挂绳被锐边磨断。整个壳体的外表面做哑光晒纹处理，建模的时候不需要做额外的曲面纹理，只要把表面的顺滑度做好，后期渲染的时候赋予哑光塑料材质就行，黄色装饰条部分可以做稍微亮一点的质感，和主体的哑光白形成视觉对比，提升产品的辨识度。

从使用场景的适配性来说，这个尺寸的U盘不会遮挡相邻的USB接口，很多工控机或者笔记本的USB接口间距比较小，如果U盘体积做的太宽，插上去之后会挡住旁边的接口，导致其他设备没法插接，所以建模的时候特意控制了主体部分的宽度，比USB插头的宽度只宽出3mm左右，插在接口上之后旁边还有足够的空间插其他USB设备，这也是这类消费数码产品结构设计时很容易被忽略的细节，很多新手建模的时候只考虑外观好看，把壳体做的很宽，实际使用的时候就会出现干涉问题。另外壳体的边角全部做R2以上的圆角处理，一方面是握持插拔的时候手感更好，不会有锐边划手的问题，另一方面注塑的时候也不容易出现飞边，减少后期修边的工作量。
