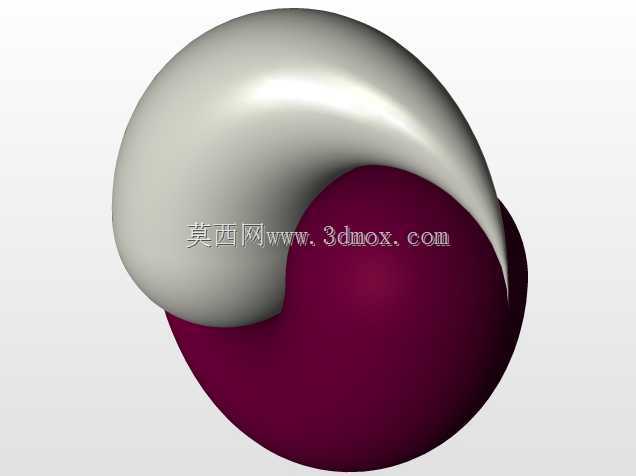

阴阳鱼造型太极结构创意设计

这款太极造型的曲面结构件，最初的设计出发点是为文创展示、工业美学教具提供可落地的实体参考，很多机械设计从业者在练习高阶曲面建模时，往往会选择这类对称又带有曲面扭转特征的结构作为练习载体，它既没有复杂的装配约束，又能充分考验建模者对G2连续曲面、边界混合、曲率调整的把控能力。从实际应用场景来看，这类结构既可以作为工业设计展厅的美学展示摆件，也可以作为机械专业曲面建模课程的教学演示样件，部分文创产品开发中，还会将该结构作为基础载体，衍生出磁吸摆件、镇纸、工艺装饰件等周边产品，甚至在一些流体演示设备中，该曲面的流线型特征也能被用来做流道走向的参考原型。

从结构设计思路来看，整个造型完全遵循传统太极阴阳鱼的对称逻辑，两个互补的曲面块以中心分界，各自形成饱满的弧面过渡，没有尖锐的棱角，所有曲面衔接处都做了曲率连续处理，避免出现曲面褶皱、曲率突变的问题。建模过程中需要先绘制中心的S形分界曲线，这条曲线的曲率控制是整个造型的核心，曲线的弧度不能过于生硬，否则两个阴阳鱼块的衔接会出现明显的折痕，也不能过于平缓，否则会丢失太极造型的辨识度。在确定分界曲线后，分别以两个鱼眼位置为曲面收敛点，构建两侧的闭合曲面，再通过曲面加厚、实体化操作得到最终的实体结构，整个过程需要反复调整曲面的法向方向，避免出现加厚失败、壁厚不均的问题。

从外形尺寸与安装边界来看，该结构整体为类球形轮廓，最大外轮廓直径可根据实际使用场景等比例缩放，作为桌面摆件使用时，通常将直径控制在80mm到150mm之间，底部预留3mm到5mm的平面安装位，可直接搭配木质、金属底座放置，不需要额外的紧固件连接；如果作为教学演示样件使用，可将直径放大到200mm到300mm，表面做哑光喷砂处理，方便观察曲面的光影走向，验证曲面建模的质量。整个结构没有活动部件，为一体化实体结构，壁厚通常控制在2mm到4mm之间，既保证结构强度，也不会因为壁厚过大导致3D打印或者注塑加工时出现缩痕问题。

很多刚接触曲面建模的工程师容易在这类结构上出现几个典型问题：一是分界曲线的控制点数量过多，导致曲面生成后出现不必要的波动，二是两侧曲面的收敛点没有对齐到同一中心平面，导致最终实体出现错位，三是曲面加厚时没有检查曲率变化大的区域，出现局部壁厚过薄或者加厚失败的情况。在实际建模过程中，可以先绘制两个正交的基准平面，以两个平面的交线作为造型的中心轴，所有曲线的绘制都以中心轴为对称基准，先做单侧的曲面，再通过镜像、合并的方式得到另一侧的结构，这样能最大程度保证两侧造型的对称性，减少反复调整的工作量。另外在曲面构建完成后，一定要通过曲率分析工具检查整个曲面的曲率分布，确保阴阳鱼衔接处的曲率过渡自然，没有明显的曲率突变，否则加工出来的实体在光影下会出现明显的棱线，破坏整体的流畅感。

这类曲面结构虽然没有传统机械零件的传动、连接功能，但它对建模能力的锻炼价值很高，掌握这类对称曲面的建模逻辑后，再去处理泵壳、阀体、汽车覆盖件这类带有复杂曲面的工业零件时，就能更熟练地把控曲线曲率、曲面连续的要求，避免出现曲面质量不达标的问题。同时这类带有传统文化元素的工业造型，也能为工业产品的外观设计提供更多思路，将传统美学元素与机械加工工艺结合，开发出更多兼具实用性与美学价值的工业产品。
