拓扑优化GE连接支架结构设计

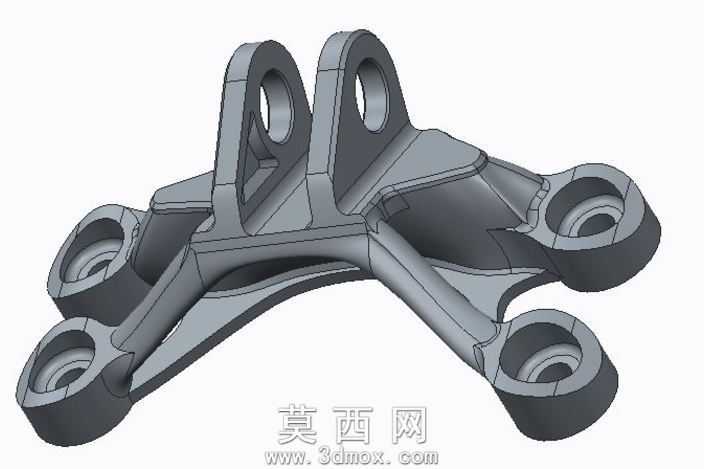

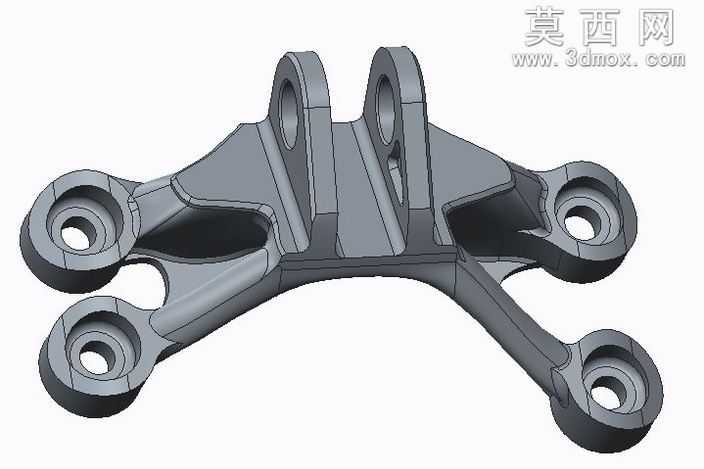

本款GE连接支架采用三维参数化建模方式完成整体设计，建模过程中先基于安装点位的空间坐标确定各连接孔的基准位置，以各孔位中心为锚点搭建初始实体框架，再通过拓扑优化算法对非受力区域的材料进行剔除，在保证整体结构强度的前提下最大化实现轻量化效果。模型的主体结构采用一体化成型思路设计，四个底部安装耳座与上方两个铰接支座通过渐变式的加强筋结构平滑过渡，筋板的厚度根据受力仿真的应力云图做梯度调整，高应力区域适当加厚结构截面，低应力区域做镂空挖槽处理，既避免了应力集中导致的结构失效风险，也有效降低了零件的整体重量。渲染阶段采用哑光金属材质赋予模型，通过环境光遮蔽效果凸显结构的曲面过渡与镂空细节，各安装孔的倒角、端面的精加工余量都在建模阶段做了细节还原，孔位的同轴度、安装面的平面度都符合机械加工的公差要求。设计过程中反复校核了各连接点位的载荷工况，模拟支架在受拉、受压、受侧向力时的形变情况，对形变较大的薄弱区域做了局部结构补强，调整了筋板的走向与分布角度，让材料的分布路径与应力传递路径完全匹配，最终得到的结构在满足同等承载能力的要求下，比传统等厚度实体支架减重近百分之四十。整体模型的曲面过渡顺滑无尖锐棱角，所有外边缘都做了倒圆角处理，既避免了加工过程中的应力开裂问题，也让零件的外观更具工业设计美感，各安装孔的尺寸、孔间距都严格匹配对应配套部件的安装标准，可直接用于后续的工程出图与加工生产。
