间歇传动用带安装孔阀块式槽轮构件

项目分类:阀门 发布时间:2025-08-23 ID:1063994
  • 间歇传动用带安装孔阀块式槽轮构件
  • 间歇传动用带安装孔阀块式槽轮构件
  • 间歇传动用带安装孔阀块式槽轮构件
  • 间歇传动用带安装孔阀块式槽轮构件

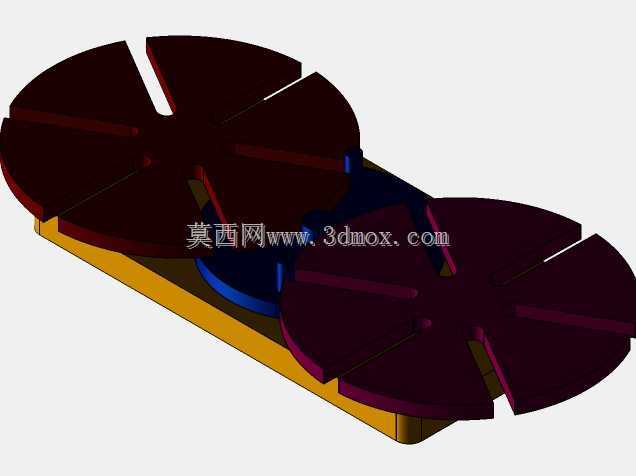

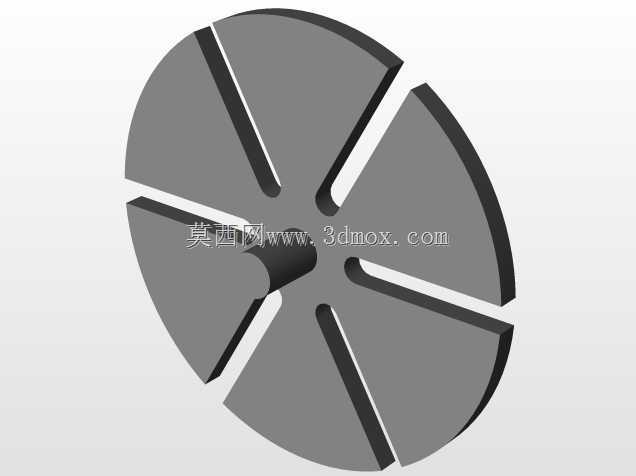

  在流体控制类阀门的间歇工位切换机构中,这类带三个定位安装孔的槽轮类构件,是实现阀口周期性通断、工位步进切换的核心执行零件,和常规外露式槽轮结构不同,本次设计的构件采用阀块式集成安装思路,将槽轮的传动工作面与安装基准面做了一体化整合,省去了额外的传动转接板,能直接贴合在阀组的安装基板上完成装配,大幅压缩了整个间歇阀组的轴向安装空间。从实际应用场景来看,这类构件多用于小型多路换向阀的工位切换、计量阀的定量给料步进动作,也可适配小型仪表阀的周期性采样传动链路,在需要固定转角间歇输出、且安装空间紧凑的阀类设备里,这种集成式结构比分体式槽轮组件的装配公差累积更小,传动定位精度更稳定。

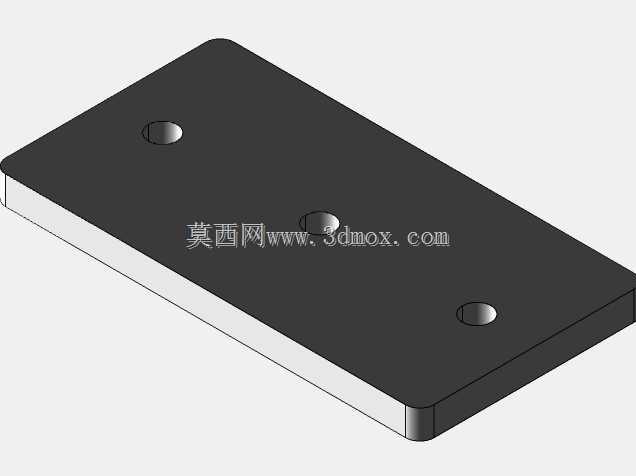

  设计过程中首先确定的是安装边界约束,构件整体为矩形板式结构,三个沉头安装孔呈等腰三角形分布,两个孔位沿构件短边对称布置,第三个孔位位于构件长度方向的中心轴线上,这种孔位布局能在保证安装压紧力均匀的前提下,避免安装螺钉与槽轮内部的传动拨销路径发生干涉,沉头孔的深度设计刚好匹配常规内六角圆柱头螺钉的头部高度,装配后螺钉头部不会高出构件上表面,不会对拨盘的转动路径造成遮挡。构件的边缘做了等半径的圆角处理,一方面是消除板式零件的锐边毛刺,避免装配过程中划伤密封件或者操作人员,另一方面圆角结构能降低构件在阀组内部安装时的对位难度,即使安装时存在微小的位置偏差,圆角导向也能让构件顺利滑入安装卡槽。

  构件的厚度尺寸经过反复校核,既要满足槽轮传动时的抗扭强度要求,避免步进启停时的冲击载荷导致构件变形,又要尽可能控制厚度尺寸,适配薄型阀组的内部安装空间,经过扭矩载荷验算,选定的厚度值在承受额定步进冲击扭矩时,最大形变量控制在0.02mm以内,完全能满足阀类传动的精度要求。从功能特性上看,构件的上表面为高精度磨削加工面,作为传动工作面与拨盘组件配合,表面粗糙度控制在Ra0.8以内,能有效降低拨销与槽轮工作面的摩擦损耗,延长构件的使用寿命;下表面为安装基准面,平面度公差控制在0.01mm以内,保证装配后与阀组基板完全贴合,不会出现安装倾斜导致的传动卡滞。

  三个安装孔的位置度公差严格控制在0.02mm范围内,确保构件安装后,槽轮的回转中心与阀组的输出轴中心完全同轴,避免偏心导致的传动噪音和磨损加剧。设计时还特意将槽轮的锁止弧面与安装板的侧边做了平行度约束,保证拨盘在锁止工位时,整个阀组的输出轴不会出现微小窜动,确保阀口的密封面能完全对齐,杜绝工位切换后的内漏问题。不同于常规独立槽轮需要配套轴承座、压盖等多个附属零件,这种集成阀块式的槽轮构件,只需要三个安装螺钉就能完成固定,零件数量减少了40%以上,不仅降低了装配工时,也减少了多个零件配合带来的故障点,在小型化、集成化的流体控制阀组设计中,这种结构的优势十分明显。在实际选型适配时,需要注意构件的安装孔距与阀组基板的预留孔位完全匹配,同时要保证拨盘的回转中心与构件的槽轮中心重合,拨销的直径要与槽轮的槽宽做间隙配合,间隙值控制在0.01-0.03mm之间,既能保证传动顺畅,又不会出现回程间隙过大导致的工位定位偏差。另外构件的材质选用常规的45号钢经调质处理即可满足强度要求,如果是用于腐蚀性流体工况的阀组,也可以更换为304不锈钢材质,只需要保证工作面的硬度和粗糙度要求即可,不需要改动整体的结构尺寸。
