螺旋扭曲式流体导流构件结构设计

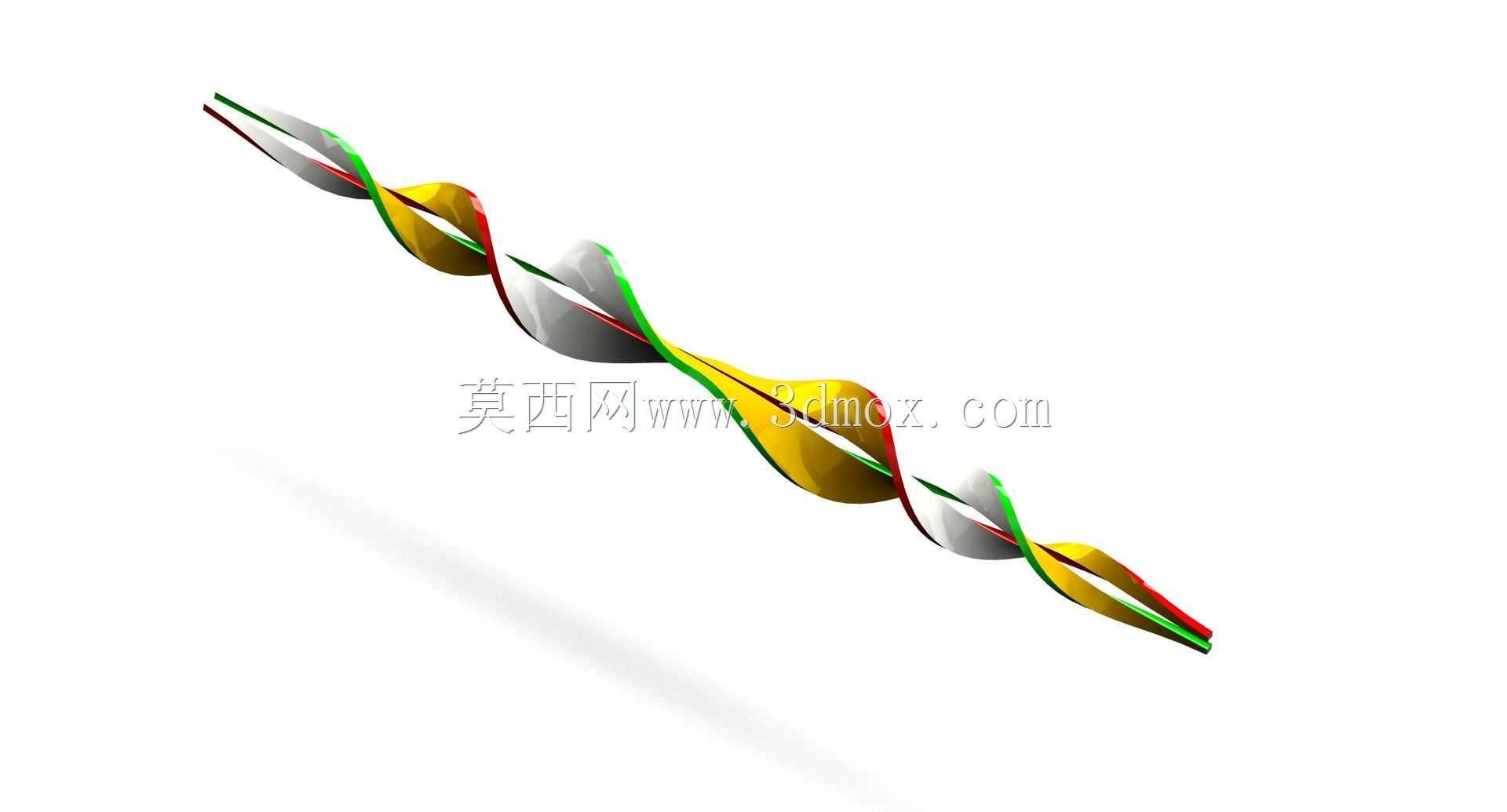

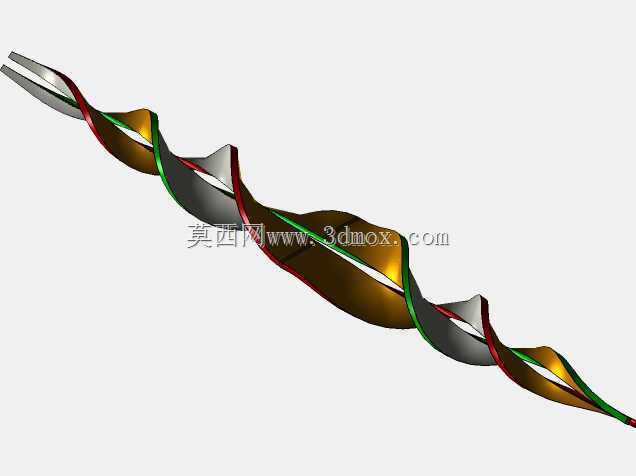

　　该扭曲结构构件主要应用于阀块内部的流体流道优化场景，在小通径流体控制回路中，这类螺旋扭曲形态的导流件能够打破流体在平直流道内形成的层流边界层，避免介质内杂质在流道弯折处沉积堵塞，同时可降低阀后流道内的紊流脉动幅值，减少流体对管壁的冲蚀损耗。从结构设计逻辑来看，整个构件采用连续变截面螺旋扭曲构型，整体沿中心轴线完成多段连续扭转，相邻扭转段的曲面过渡采用G2连续曲率衔接，不存在曲率突变的折角区域，可避免流体经过时产生局部低压区引发的气蚀问题。

　　构件的整体外轮廓与阀块内的安装腔室完全适配，两端的平直段预留了与流道对接的定位基准面，安装时可直接嵌入阀块预制的安装槽内，不需要额外设计复杂的固定结构，依靠流道两端的管接头压紧即可完成固定，安装边界与常规同通径的平直导流件完全兼容，可直接替换原有阀块内的平直导流结构，不需要对阀块本体的型腔做二次加工。在功能特性层面，该扭曲结构的螺旋升角经过反复校核，当介质以常规工业管路流速流经构件时，会顺着扭曲曲面形成稳定的旋流状态，一方面可以让不同组分的介质在流道内完成充分预混合，适用于需要在阀后完成介质配比的工艺回路；另一方面旋流状态的流体可以持续冲刷流道内壁，避免粘稠介质在管壁附着结垢，延长阀块的维护周期。

　　设计过程中重点考量了构件的受力状态，由于长期处于流体冲刷环境下，扭曲曲面的壁厚采用等强度设计，在流体正面冲击的迎流面适当增加壁厚，背流面在保证结构刚度的前提下做减薄处理，既控制了构件整体重量，也避免了不必要的材料浪费。构件的扭曲段截面采用类流线型设计，不存在直角或者锐角结构，可有效降低流体经过时的阻力损失，经流场仿真验证，相同通径、相同流量工况下，该扭曲构件的流阻比常规孔板类导流构件低40%左右，不会对管路系统的整体压力损失造成明显影响。从安装适配性来看，构件的整体轴向尺寸与原有阀块内的安装空间完全匹配，最大外圆直径小于流道内径0.2mm，既保证安装时可以顺利推入，也避免了装配间隙过大导致的流体旁通问题。

　　两端的定位端面与流道轴线的垂直度公差控制在0.02mm以内，装配后不会出现偏斜导致的流道偏心问题。这类扭曲导流结构除了应用在阀块流道内，也可适配于小通径换热器的管程入口、小型计量泵的进出口流道等需要优化流体状态的场景，通过调整螺旋扭曲的圈数、升角以及截面形状，可适配不同粘度、不同流速的介质工况，满足不同工业场景下的流体状态调控需求。在建模过程中，曲面构建采用参数化关联设计，所有扭曲参数均可通过调整驱动尺寸快速修改，不需要重新绘制基础草图，可大幅缩短同类型不同参数构件的设计迭代周期，方便工程师根据具体的工况参数快速调整结构尺寸，完成适配性设计。
