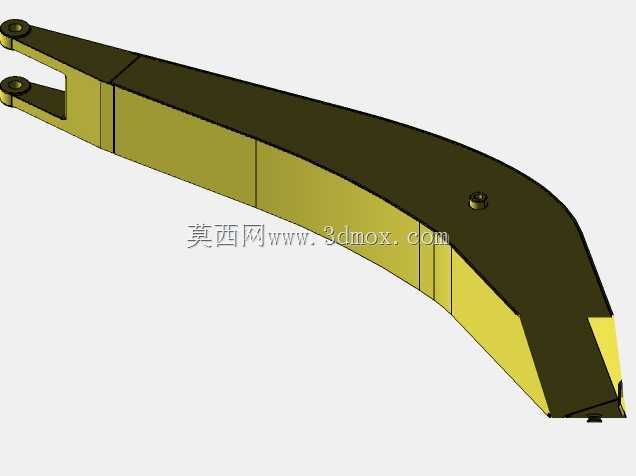

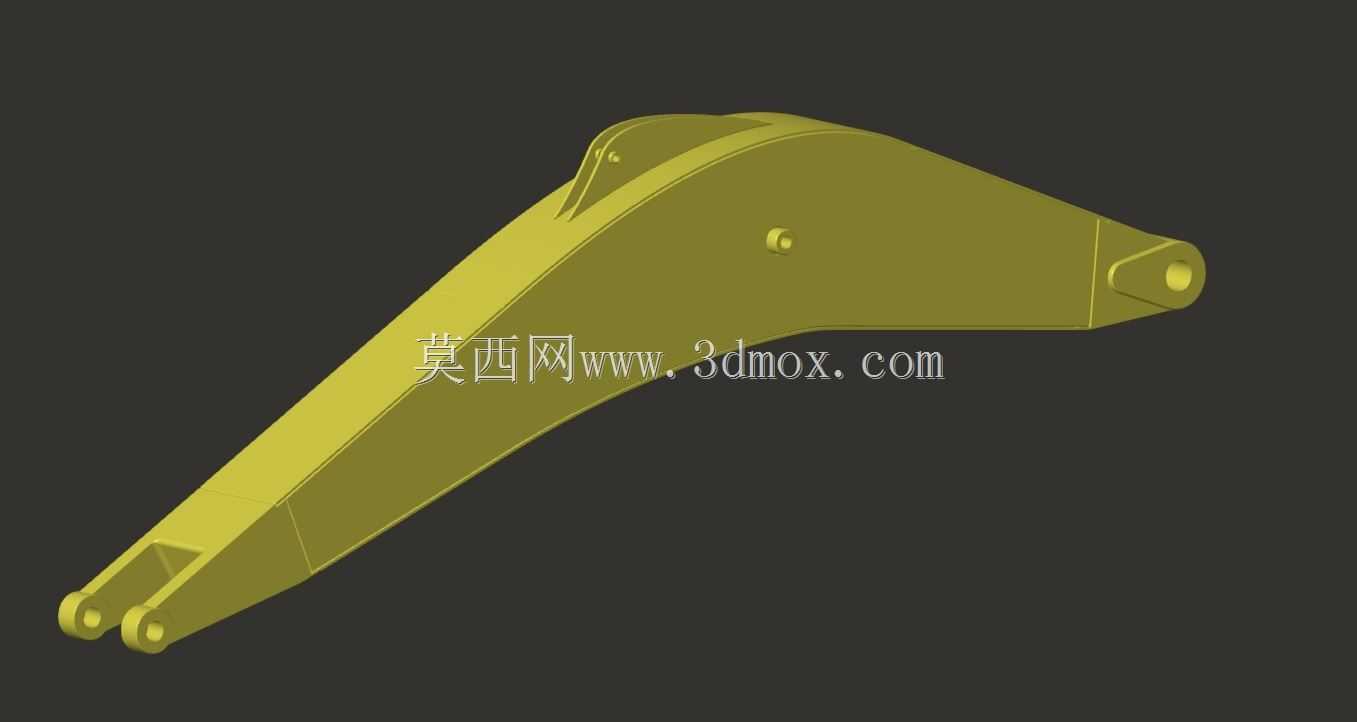

挖掘机鹅颈式弯臂结构三维设计

　　作为土方作业核心执行部件，鹅颈式动臂的结构设计直接决定挖掘机的作业覆盖范围与复杂工况适应能力，这类弯臂结构常见于中小型履带式挖掘机，尤其适配狭窄场地施工、基坑深挖、边坡修整这类对作业姿态有特殊要求的场景，相比直臂结构，鹅颈臂的弯折造型能让铲斗在近距离作业时获得更大的挖掘深度，同时在举升卸料时避免臂架与机身前部发生干涉，适配城市管网施工、老旧小区改造这类作业空间受限的工程场景。从结构功能来看，该动臂作为挖掘机工作装置的主承载构件，上端通过销轴与斗杆油缸、动臂油缸铰接，下端与挖掘机上部转台的动臂支座连接，整体采用变截面箱型焊接结构，弯折段的弧度经过力学优化，在保证结构强度的前提下尽可能降低臂架自重，减少液压系统的无用功损耗。

　　设计过程中首先要明确安装边界尺寸：下端双铰接耳板的孔距、孔径需要与对应吨位挖掘机的转台支座完全匹配，铰接点的同轴度公差控制在0.1mm以内，避免装配后出现偏载导致销轴异常磨损；臂身弯折处的过渡圆角半径经过反复校核，既不能因为圆角过小造成应力集中，也不能因为圆角过大挤占臂下作业空间，臂身上预留的油缸安装座、管路固定孔位的位置精度直接影响后续斗杆、铲斗的动作协调性，每个铰接点的衬套安装位都设计了对应的密封槽，防止施工过程中泥沙进入铰接副磨损失效。

　　从受力特性出发，鹅颈臂的受力峰值主要出现在挖掘工况的斗杆挖掘瞬间，此时臂身弯折段的下翼板承受拉应力、上翼板承受压应力，设计时针对弯折段的腹板厚度做了局部加强，同时在铰接耳板位置加焊了加强筋板，避免重载下耳板出现撕裂变形；臂身内部每隔一定距离设置了横隔板，提升箱型结构的抗扭刚度，适配挖掘机侧挖、偏载挖掘时的复杂受力状态，避免臂身出现扭转变形。外形尺寸设计上，臂架的整体长度、弯折角度需要匹配对应吨位挖掘机的作业参数，鹅颈段的抬升角度要保证斗杆完全收回时铲斗不会与动臂发生碰撞，同时在最大挖掘深度位置时，动臂的受力角度能让油缸推力发挥最大效率，减少液压系统的压力损失；臂身侧面预留的液压管路固定座位置，要保证动臂举升、下落过程中管路不会出现过度弯折、拉扯，管路的弯曲半径满足液压胶管的最小弯曲要求，避免长期使用后胶管出现爆裂漏油。

　　这类鹅颈动臂相比标准动臂，在相同整机长度下能获得更大的挖掘深度，同时在装卸低矮货车时，臂架的弯折造型能让铲斗在较低的举升高度下完成卸料，适合在厂房内部、地下空间这类高度受限的场景作业；设计时还需要考虑维护便利性，所有铰接点的注油嘴位置都设置在便于操作的外侧，日常保养时不需要攀爬臂架就能完成润滑注油，臂身表面的涂装预留了安装警示标识的平面，方便施工现场的安全标识粘贴。结构建模过程中，所有焊接坡口的位置都做了明确标注，焊接件的焊后加工余量预留合理，铰接孔的最终加工精度要求达到IT7级，保证与衬套的过盈配合量符合设计要求，臂架整体焊接完成后需要做时效处理消除焊接应力，避免后续使用过程中出现结构变形导致铰接点错位。
