乐高积木复刻利勃海尔矿用液压挖掘机

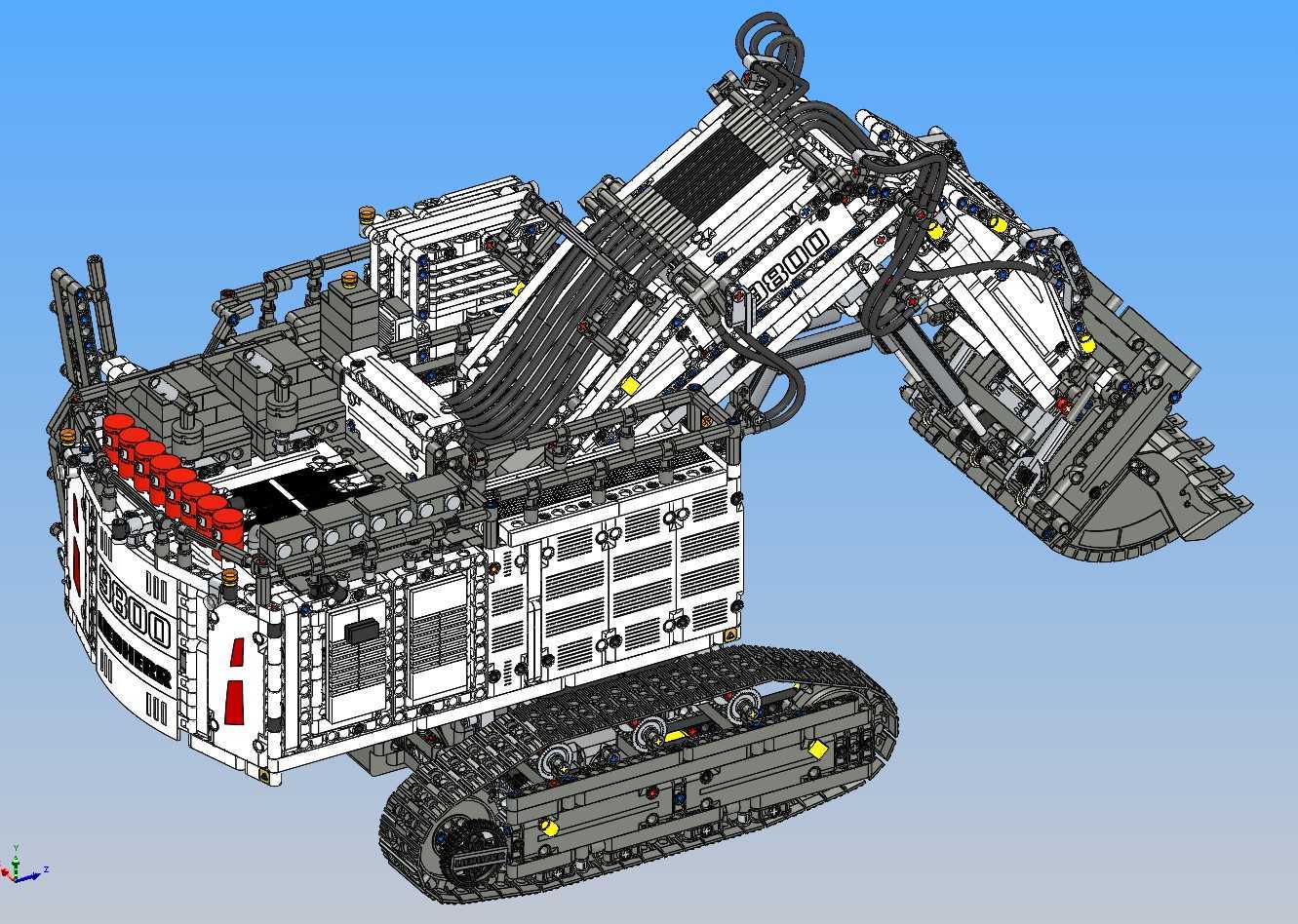

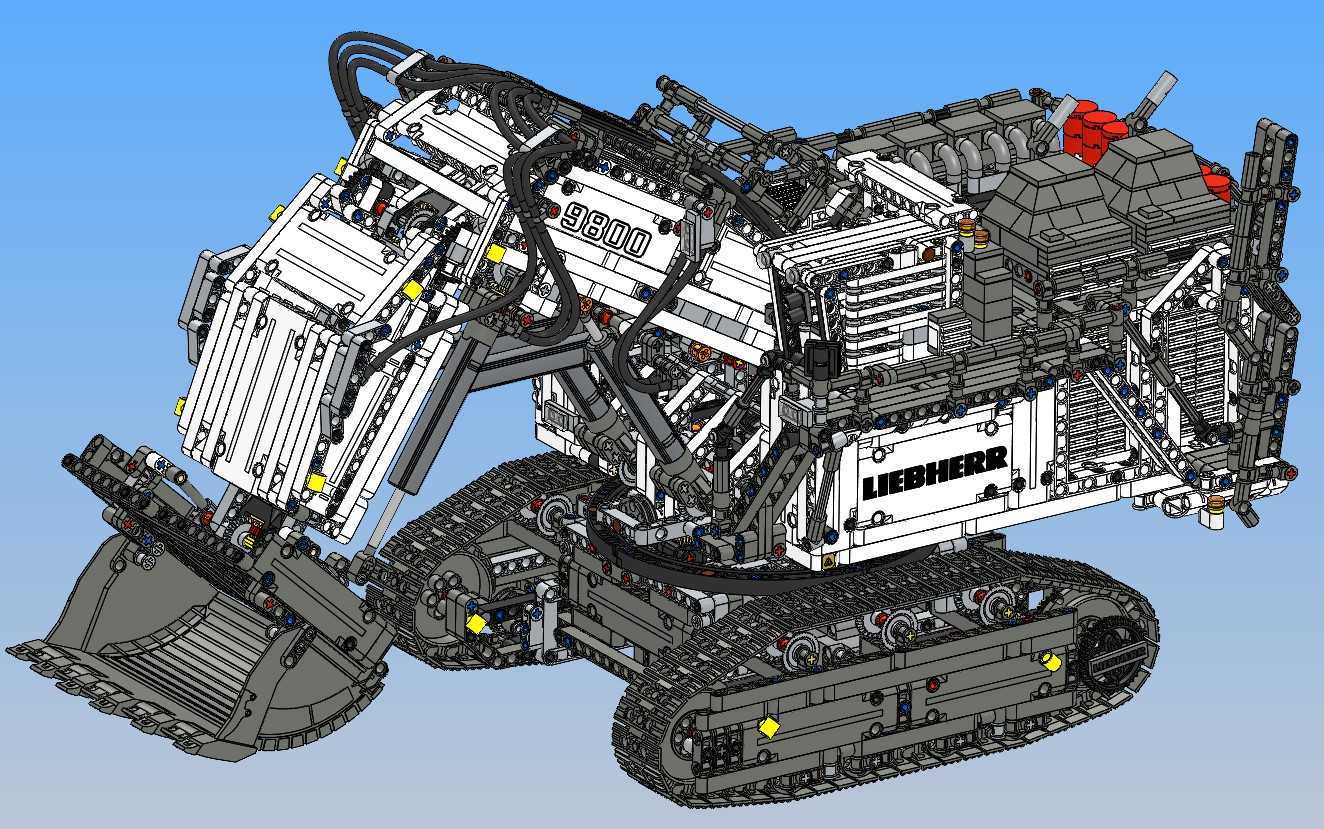

　　本次呈现的是基于乐高42100套件搭建的利勃海尔R9800矿用液压挖掘机积木模型，从工程结构还原的角度来看，该模型完整复刻了实车的核心作业与行走结构，对于工程机械爱好者、积木结构设计者以及矿用设备认知学习都有较高的参考价值。先从实际应用场景说起，利勃海尔R9800本身是面向大型露天矿山作业的超大型液压挖掘机，主要承担矿层剥离、矿石装载作业，通常匹配百吨级以上矿用自卸车协同作业，作业环境多为高粉尘、大载荷、连续作业的露天矿区，对设备的结构强度、动作稳定性、作业效率都有极高要求，而这款积木模型在结构设计上尽可能还原了实车应对这类工况的结构特征。

　　从设备实际用途的还原来看，模型完整复现了实车的工作装置、回转平台、行走底盘三大核心部分：工作装置包含动臂、斗杆、铲斗以及对应的液压管路模拟结构，可实现挖掘、提升、卸料全流程动作模拟；回转平台搭载了模拟的动力舱、驾驶室、配重结构，可实现360度回转动作，还原实车作业时的工位切换逻辑；行走底盘采用履带式结构，搭配多组负重轮、驱动轮、导向轮的模拟结构，可模拟实车在矿区非铺装路面的行走通过性。再看产品功能特性的还原设计，模型采用乐高科技组的机械传动结构，通过齿轮、连杆、气动或者电动组件（根据套件配置）实现各个动作的驱动，比如动臂的升降通过多组连杆传动模拟实车液压油缸的伸缩动作，铲斗的翻转通过摇杆机构实现角度控制，履带的行走通过差速齿轮结构实现两侧履带的独立驱动，可完成前进、后退、转向等动作，甚至部分改装版本可实现遥控操作，完整模拟实车的作业操控逻辑。在产品设计思路上，这款模型遵循了实车的结构比例与布局逻辑：首先是整体布局严格按照实车的配重分配设计，后部的模拟配重块平衡前端工作装置的重量，避免模型在动臂抬升时出现前倾失稳的问题；其次是传动路径的设计尽可能贴合实车的动力传递路线，从模拟的动力输出端到各个执行机构，都通过积木零件实现了动力的有序传递，减少传动过程中的卡滞与虚位；再者是外观细节的还原，包括机身的LIEBHERR标识、9800型号标识、液压管路的排布、散热格栅的模拟、驾驶室的轮廓都做了对应还原，在保证结构可动的前提下尽可能贴近实车的视觉特征。

　　关于外形尺寸与安装边界，这款乐高模型完成后整体长度约65厘米，宽度约25厘米，高度约35厘米，属于大尺寸科技组积木模型，摆放时需要预留足够的空间，尤其是动臂完全抬升、铲斗完全展开时，前端伸出长度会额外增加20厘米左右，回转作业时需要保证周边35厘米半径范围内无遮挡，避免动作过程中出现碰撞；底盘的履带接地长度约40厘米，宽度约20厘米，放置平面需要保证平整，避免因地面不平导致履带受力不均出现结构变形；模型的上部回转平台与下部底盘的连接采用回转支撑结构，承载了上部所有结构的重量，搬运时需要托举底盘部分，避免仅提拉上部结构导致连接部位松脱损坏。

　　从结构设计的细节来看，模型的动臂部分采用了多组梁结构交叉加固，模拟实机动臂的箱型高强度结构，在承受铲斗模拟载荷时不会出现明显的形变；斗杆与动臂的连接部位采用多组销轴类积木零件连接，保证铰接部位的转动灵活性同时减少旷量；铲斗部分采用了多块楔形积木拼接，还原实车铲斗的斗齿、斗型结构，可模拟铲装物料的动作；行走部分的履带采用乐高履带链节拼接，搭配橡胶防滑件模拟实车履带的抓地性能，负重轮采用多组轮组零件均匀排布，模拟实车的负重轮分布，保证履带转动时的平顺性；动力舱部分的散热结构采用格栅类积木零件还原，既保证了外观相似度，也为内部的传动结构预留了足够的安装空间，部分电动版本的电池盒、控制模块都隐藏在动力舱内部，不破坏外观的整体性。对于三维建模从业者来说，这款模型的结构设计有很多可借鉴的点：比如在有限的零件规格下如何还原大型设备的比例与结构强度，如何通过简单的传动机构实现复杂的动作模拟，如何平衡外观还原度与结构可动性之间的关系，这些设计思路在做工业设备演示模型、科教模型的结构设计时都有参考意义。同时，通过拆解这款模型的结构，也能更直观地理解大型矿用液压挖掘机的结构组成与动作原理，对于工程机械相关的三维建模工作来说，能帮助设计者更清晰地梳理设备的层级结构与传动逻辑，避免建模时出现结构逻辑错误。
