手动齿轮齿条式直线进给传动机构

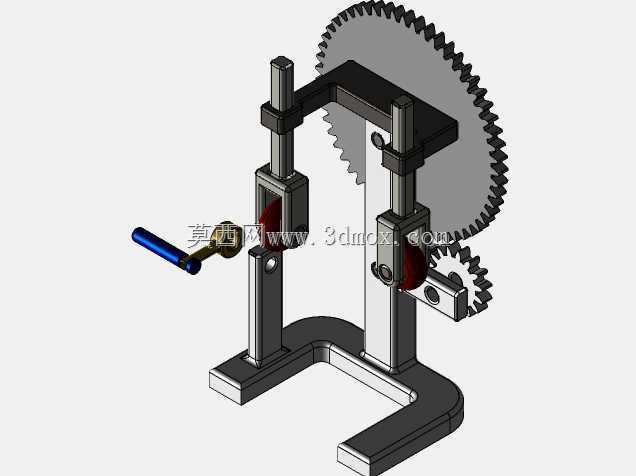

　　这套手动驱动的齿轮齿条传动结构，常被应用在小型工装夹具的进给调节、教学演示实验台的位移调整、轻型加工设备的手动给进工位中，不需要额外接入动力源，完全依靠人力摇动手柄即可实现精准的直线位移输出，在无供电的野外维修场景、小批量试制的工位调试环节有着极高的适配性。从结构布局来看，整套机构采用立式底座支撑，底部的U型铸铁底座预留了四个安装孔位，可直接通过螺栓固定在工作台面或者设备机架上，安装时需要保证底座支撑面的平面度误差不超过0.1mm，避免后续传动过程中出现卡滞、齿条偏磨的问题。

　　核心传动部分采用大直径圆柱直齿轮与双平行齿条啮合的设计，大齿轮的齿部经过调质处理，齿面硬度控制在HB220-250区间，既保证足够的耐磨性，也能避免硬度过高导致的崩齿风险，齿轮通过顶部的立式支架做轴向定位，支架采用钢板折弯焊接成型，两侧的导向槽与齿条背部的导向面配合，间隙控制在0.05-0.1mm之间，既保证齿条上下滑动的顺畅度，也能抵消啮合过程中的径向力，避免齿轮齿条出现脱啮问题。手动输入轴布置在机构中下部，轴端安装的摇柄带有防滑胶套，操作人员握持时可以稳定施加扭矩，轴上通过平键连接一个小直径驱动齿轮，与大齿轮形成一级减速，减速比设置为1:4，也就是说摇柄转动四圈，大齿轮转动一圈，对应的齿条直线位移量刚好匹配常规手动调节的进给精度，每转摇柄一圈，齿条的进给量在5mm左右，操作人员可以很方便地通过转动圈数控制进给距离，不需要额外加装刻度装置也能实现粗定位。

　　两根平行齿条分别布置在大齿轮的左右两侧，当大齿轮转动时，两根齿条会做反向的同步直线运动，这种设计可以同时实现两个工位的对称夹紧或者对称进给动作，在小型工装的对中夹紧场景下，不需要额外设计同步机构，依靠齿轮齿条本身的啮合特性就能保证两侧位移量完全一致，对中误差可以控制在0.02mm以内。齿条的顶端预留了标准的螺纹安装孔，可以根据实际使用需求加装压头、夹具、检测探头等不同的执行端配件，不需要对主体结构做二次修改，适配性极强。设计过程中特意将所有传动部件都布置在立式支架的前侧，维护时可以直接观察到齿轮齿条的啮合状态，日常加注润滑脂、清理齿面杂物都不需要拆解主体结构，后期维护成本极低。从安装边界来看，整套机构的总高度控制在320mm左右，底座宽度150mm，前后方向的厚度不超过120mm，占用的安装空间非常小，即使是在紧凑的工作台面上也能顺利布置。摇柄的转动半径设置为80mm，操作时不会和底座或者周边设备产生干涉，操作人员站立或者坐姿操作都能找到舒适的施力角度。考虑到手动操作的受力特性，输入轴的轴承采用带密封圈的深沟球轴承，既可以承受径向的摇动力，也能阻挡车间内的粉尘、切削液进入轴承内部，延长使用寿命。

　　在实际选型应用时，如果需要更大的进给力，可以适当增大摇柄的转动半径，或者调整大小齿轮的减速比，不需要改动核心的齿轮齿条啮合参数，整体结构的模块化程度很高，设计人员可以根据实际的负载需求、进给行程要求快速调整参数，衍生出适配不同场景的变体结构。这套结构没有复杂的电控元件，也不需要精密的加工设备就能生产制造，很多小型机加车间都可以自行加工组装，非常适合用于教学演示、简易工装改造、小型设备的手动进给单元设计，建模过程中所有配合面的公差、安装孔位的位置度都按照实际加工要求做了约束，导入到工程图环境中可以直接生成加工所需的尺寸标注和形位公差要求，不需要设计人员再反复调整配合参数。
