台扇防护格栅结构三维设计

台扇安全罩作为家用及商用台扇的核心防护部件，其核心作用是在保障风扇气流顺畅通过的前提下，阻隔人体肢体、异物接触高速运转的扇叶，避免机械伤害事故发生，同时兼具规整出风方向、优化气流分布的辅助功能。在日常使用场景中，台扇多放置于桌面、台面等人员易触碰的位置，尤其是有孩童的家庭、人员密集的办公场所、临街商铺等场景，安全罩的结构强度、格栅间隙合理性直接决定了使用安全性，是台扇产品必须满足强制安全标准的核心部件。

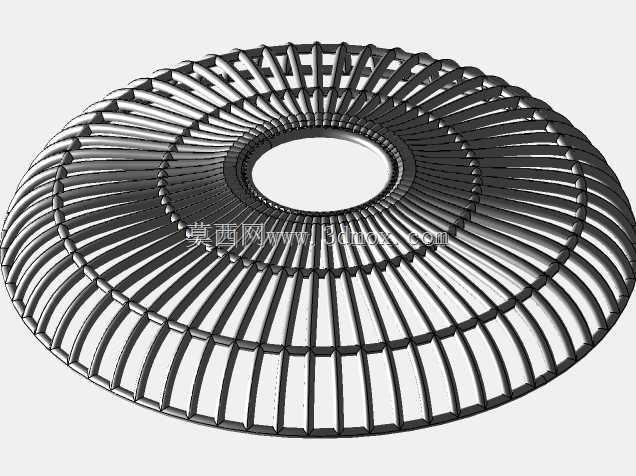

从结构设计思路来看，该安全罩采用同心圆辐射式筋条布局，中心设置环形安装座，用于与台扇机头的前盖定位配合，安装座周边的内环筋条做了加密排布，对应扇叶中心的连接区域，避免小尺寸异物从中心区域伸入；从内环向外环延伸的径向筋条，采用等角度均匀排布的方式，筋条之间的间隙严格控制在安全标准要求的范围内，既不会因为间隙过大导致手指可伸入触碰扇叶，也不会因为间隙过小造成风阻过大、出风效率降低。径向筋条之间设置多道同心环形加强筋，将整圈径向筋条连接为整体结构，大幅提升罩体的抗挤压、抗冲击能力，避免日常使用中轻微磕碰就出现筋条断裂、变形的问题。

罩体整体采用浅弧面盘式造型，弧度与台扇扇叶的旋转轨迹相匹配，保证罩体内壁与扇叶边缘预留足够的安全间隙，避免扇叶运转过程中与罩体发生剐蹭、碰撞。外圈设置加厚的包边结构，一方面提升罩体边缘的结构强度，避免边缘锋利的筋条端面划伤使用者，另一方面包边处设置的卡扣结构，可与后网罩快速扣合，无需额外紧固件即可完成网罩总成的装配，提升生产装配效率，也方便后期用户拆卸清洗扇叶与网罩。

在安装边界设计上，中心安装座的孔径、安装孔位间距匹配常规台扇机头的前固定轴尺寸，可直接适配多数同规格台扇的机头安装接口；罩体的整体外径对应扇叶的旋转直径设计，保证完全覆盖扇叶的整个旋转区域，无防护盲区。筋条的截面采用带圆角的扁形结构，顺着气流方向设置，可有效降低气流通过时的风阻与紊流噪音，提升出风的平顺性。材质适配方面，该结构可采用ABS或PP注塑成型，筋条的厚度设计兼顾了结构强度与注塑成型的工艺性，避免出现注塑缩痕、填充不足等成型缺陷，同时整罩的重量控制在合理范围，不会给机头的俯仰调节结构带来额外负载，保证台扇俯仰调节的顺畅度与长期使用的结构稳定性。

实际使用中，该结构的安全罩除了防护功能外，辐射状的筋条布局还可对扇叶吹出的气流起到一定的导流作用，让吹出的风覆盖范围更均匀，避免局部风速过高带来的不适感。同时整罩的镂空率经过优化，在满足安全间隙要求的前提下尽可能提升镂空面积，保证通风量不受明显影响，不会因为加装防护网罩导致风扇的送风效率出现大幅下降。结构的受力设计上，径向筋条作为主要受力构件，环形加强筋将受力均匀分散到整个罩体，当罩体受到外部挤压时，力会沿着径向筋条传递到外圈包边与中心安装座，避免局部应力集中导致筋条断裂，可承受日常使用中的常规磕碰、按压，满足长期使用的结构可靠性要求。
