方形网格防滑滚花纹理结构件

这类方形网格滚花结构，最常出现在需要手动调节的五金操作件表面，比如阀门的手轮接触面、工装夹具的调节旋钮、仪器仪表的微调旋钮，还有各类需要增大握持摩擦力的操作手柄上，核心作用就是在操作人员戴手套或者手部沾有少量油污、切削液的工况下，依然能提供足够的静摩擦力，避免操作时打滑，保证调节力矩能稳定传递到操作件上，不会因为接触面光滑导致施力不足、调节错位的问题。

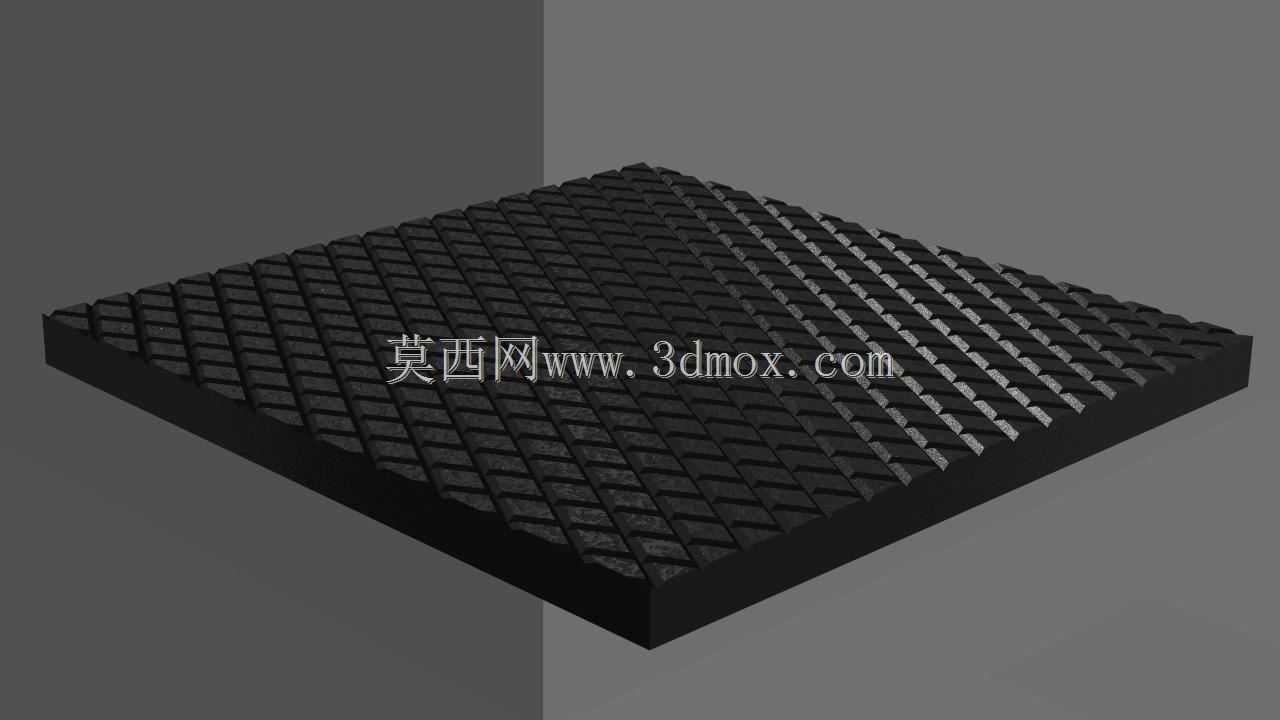

从设计逻辑来看，这种等距阵列的金字塔形凸点纹理，不是随意排布的，首先要考虑的是接触摩擦力的均匀性，每一个凸点的棱边角度、凸起高度都经过测算，既不能凸起过高导致硌手、容易积存灰尘油污，也不能凸起过低失去防滑效果。凸点的排布采用正方形等距阵列，不管操作人员从哪个方向握持施力，横向、纵向、斜向的摩擦力都能保持一致，不会出现某个方向打滑、某个方向摩擦力过大的问题，适配不同操作习惯的人员使用。

在实际的结构设计中，这类滚花结构的边界处理很关键，纹理区域和光滑基体的过渡位置不能做直角锐边，否则不仅加工时容易出现崩边，使用过程中锐边也容易划伤操作人员的手部，通常会做0.2到0.5毫米的圆角过渡，同时纹理区域的边缘凸点会做高度递减处理，避免边缘位置的凸点受力过大出现磕碰崩损。安装边界上，这类滚花结构一般是直接在操作件的基体表面加工成型，不需要额外镶嵌防滑套，所以设计时要预留足够的纹理加工区域，通常纹理区域的宽度要比常规握持的手指接触宽度宽出3到5毫米，保证手指接触的位置完全被纹理覆盖，不会出现一半接触光滑面、一半接触纹理面的情况。

从应用场景延伸来看，这类滚花结构除了手动操作件的防滑，还会用在一些需要定位的工装接触面，比如小型工件的定位支撑面，利用网格凸点之间的间隙容纳接触面的细小铁屑、灰尘，避免杂质垫在定位面上导致工件定位偏移，相比光滑的定位面，这种带网格纹理的支撑面在机加工工装里的定位稳定性更高，不需要频繁清理支撑面的细小杂质，能减少辅助装夹的时间。还有一些设备的脚踏板表面也会采用类似的网格滚花结构，在车间地面有油污、水渍的情况下，能增大鞋底和踏板的摩擦力，避免操作人员上下设备时滑倒。

设计这类纹理结构的时候，还要考虑加工工艺的可行性，如果是采用滚压工艺加工金属件的滚花，纹理的凸点高度、间距要和滚花刀的参数匹配，不能设计出超出标准滚花刀加工范围的参数，否则需要定制刀具，会大幅提升加工成本；如果是采用注塑工艺加工塑料操作件，纹理的脱模斜度要足够，每个凸点的侧面都要预留1到2度的脱模斜度，避免注塑脱模时拉伤纹理表面，导致凸点缺损，影响防滑效果。另外纹理的凹槽深度不能过深，否则注塑时凹槽位置容易困气，出现填充不满的问题，金属切削加工时过深的凹槽也会增加加工时间，提升加工成本。

在尺寸匹配上，这类方形滚花的凸点间距通常在1.5到3毫米之间，凸起高度在0.3到0.8毫米之间，具体参数要根据操作件的直径、操作力矩来调整：操作力矩越大的部件，凸点高度可以适当提升，间距适当缩小，提供更大的摩擦力；操作力矩小的精密调节部件，凸点高度可以适当降低，提升握持的舒适度，避免长时间调节时硌手。如果是用在经常需要清洁的食品、医药设备上，纹理的凹槽宽度要适当加大，避免污物卡在凹槽里难以清理，同时凹槽底部要做圆角处理，不留清洁死角，满足卫生级设备的清洁要求。
