摩托罗拉Razr M智能手机外观结构三维数模

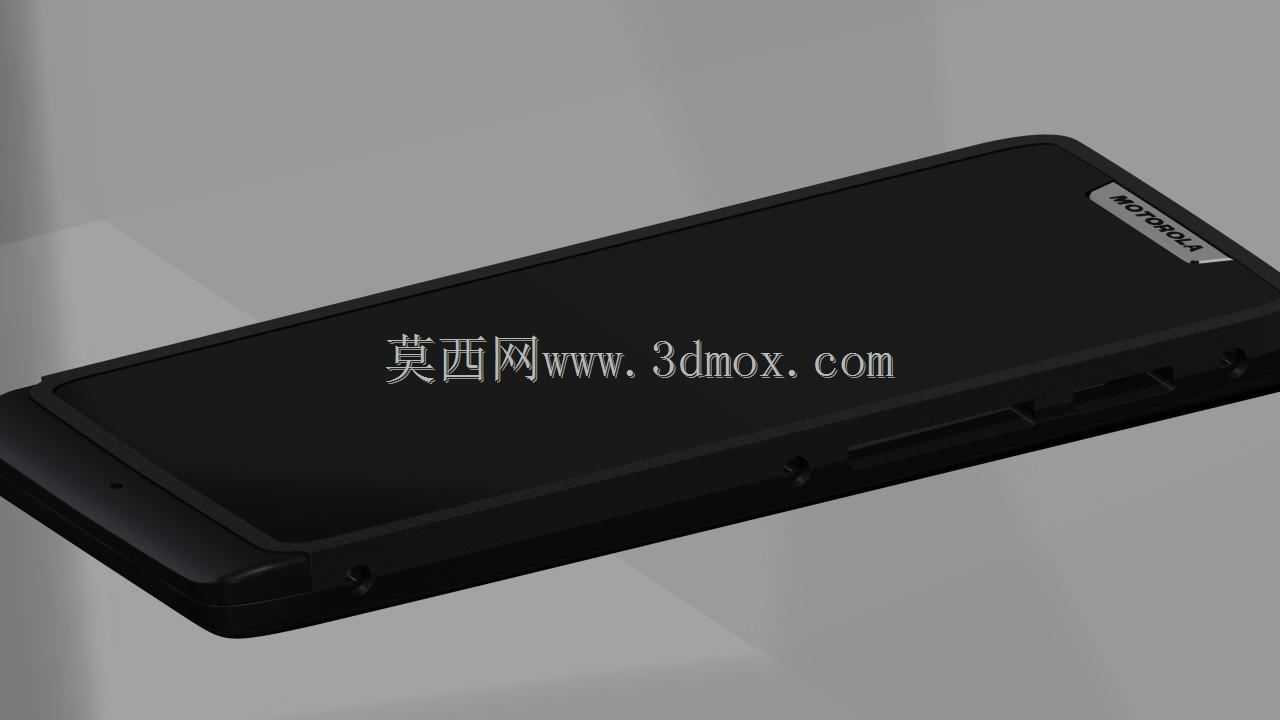

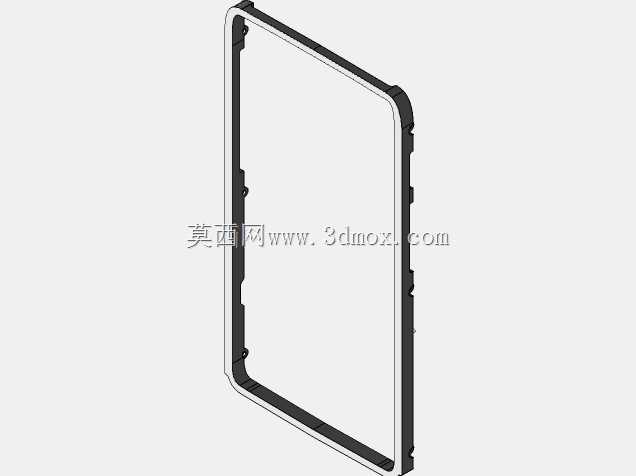

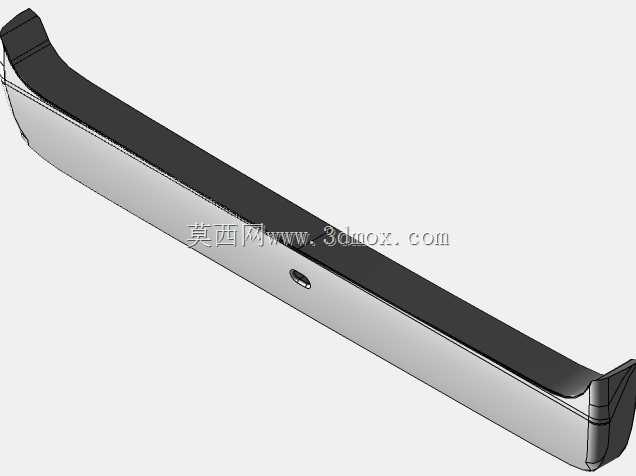

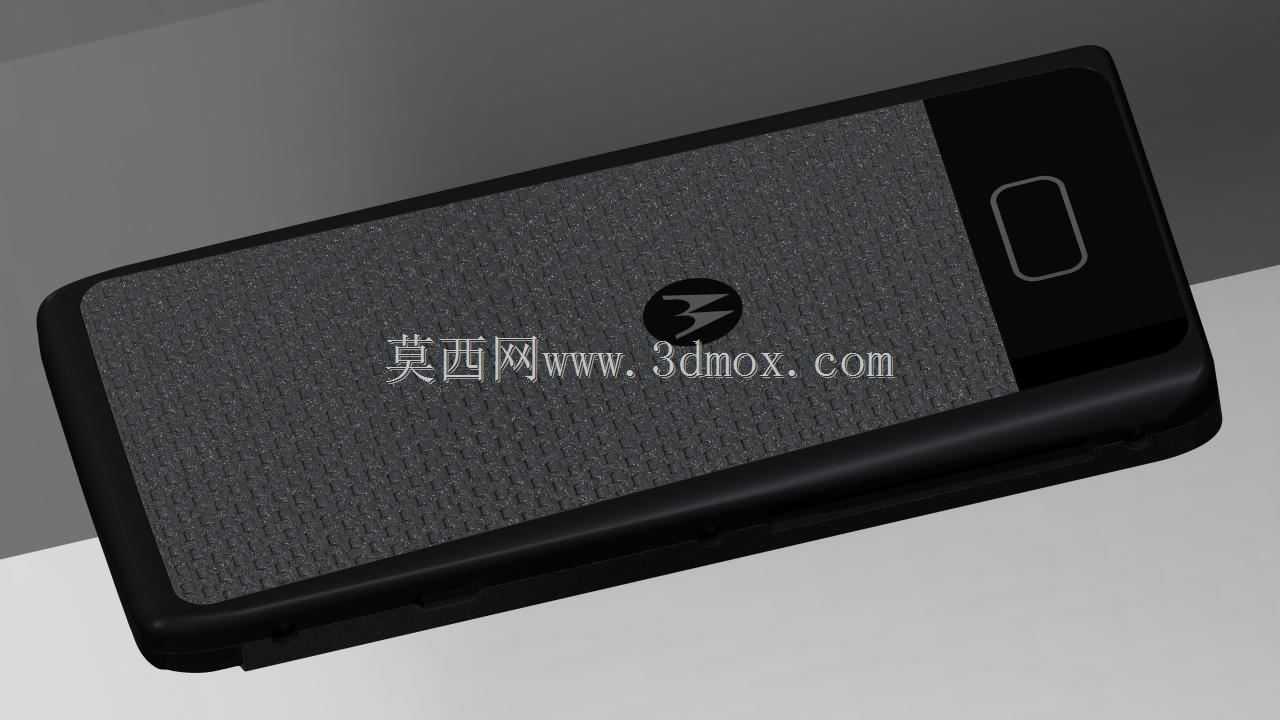

这款直板触屏手机的三维数模还原了摩托罗拉Razr M的整机结构细节，建模过程中首先从整机外轮廓尺寸基准入手，先确定机身长宽厚的边界参数，匹配手持握持的人体工程学尺寸范围，机身侧边的按键开孔、顶部底部的接口位置都严格参照实机的装配公差要求做定位，保证后续结构件装配时不会出现干涉问题。建模初始阶段先绘制机身中框的草绘截面，通过拉伸、倒圆角指令做出中框的基础曲面，中框边缘的弧度处理要兼顾握持手感与屏幕装配的压合余量，屏幕部分单独拆分出触控层、显示层的装配层级，屏幕与中框的配合间隙预留0.15mm的装配公差，满足实际生产中粘胶与卡扣的装配空间需求。后盖部分的建模重点还原摩托罗拉标识的浮雕细节，后盖与中框的卡扣位均匀分布在机身四周，每个卡扣的卡合深度做0.8mm的设计，保证日常拆装时的卡扣强度不会出现断裂问题。侧边的音量键、电源键单独做零件拆分，按键与中框开孔的配合间隙控制在0.1mm，避免按键出现卡滞或者晃动量过大的问题，顶部的耳机开孔、底部的麦克风与充电接口位置，都做了对应的沉台结构设计，满足外接配件的插入深度要求。从行业应用场景来看，这类手机三维数模主要用于消费电子领域的结构验证、配件开发，比如手机保护壳的开模前期就需要精准的整机外轮廓数模来做分型面设计，屏幕保护膜的裁切也需要匹配数模的屏幕边缘弧度，另外在手机维修领域，这类数模也可以用于拆解教学的演示素材，帮助维修人员快速掌握内部零件的装配位置。建模过程中对机身背面的摄像头模组位置做了精准定位，摄像头镜片的凸起高度控制在0.7mm，镜片周围的保护圈做了高出镜片0.2mm的设计，避免日常放置时镜片直接接触桌面产生磨损。机身内部的电池仓轮廓也在数模中做了预留空间，匹配对应容量电池的外形尺寸，电池与中框之间的缓冲泡棉安装位预留0.2mm的压缩空间，保证电池装配后不会出现晃动。整个建模过程采用参数化设计思路，每个特征的尺寸都做了参数关联，后续如果需要调整机身厚度或者屏幕尺寸，只需要修改对应参数就可以快速更新整体模型，不需要重新绘制基础特征，大幅提升后续改型设计的效率。曲面建模完成后对所有的外观面做了曲率分析，保证曲面之间的过渡顺滑，没有出现曲率突变的问题，避免实际生产中外壳注塑成型后出现表面光影不均的外观缺陷。
