手动杠杆式阀块操作执行机构

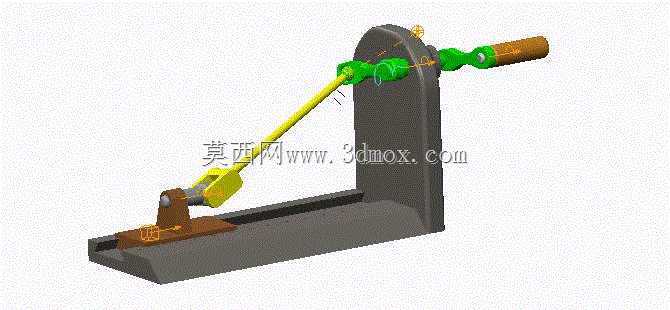

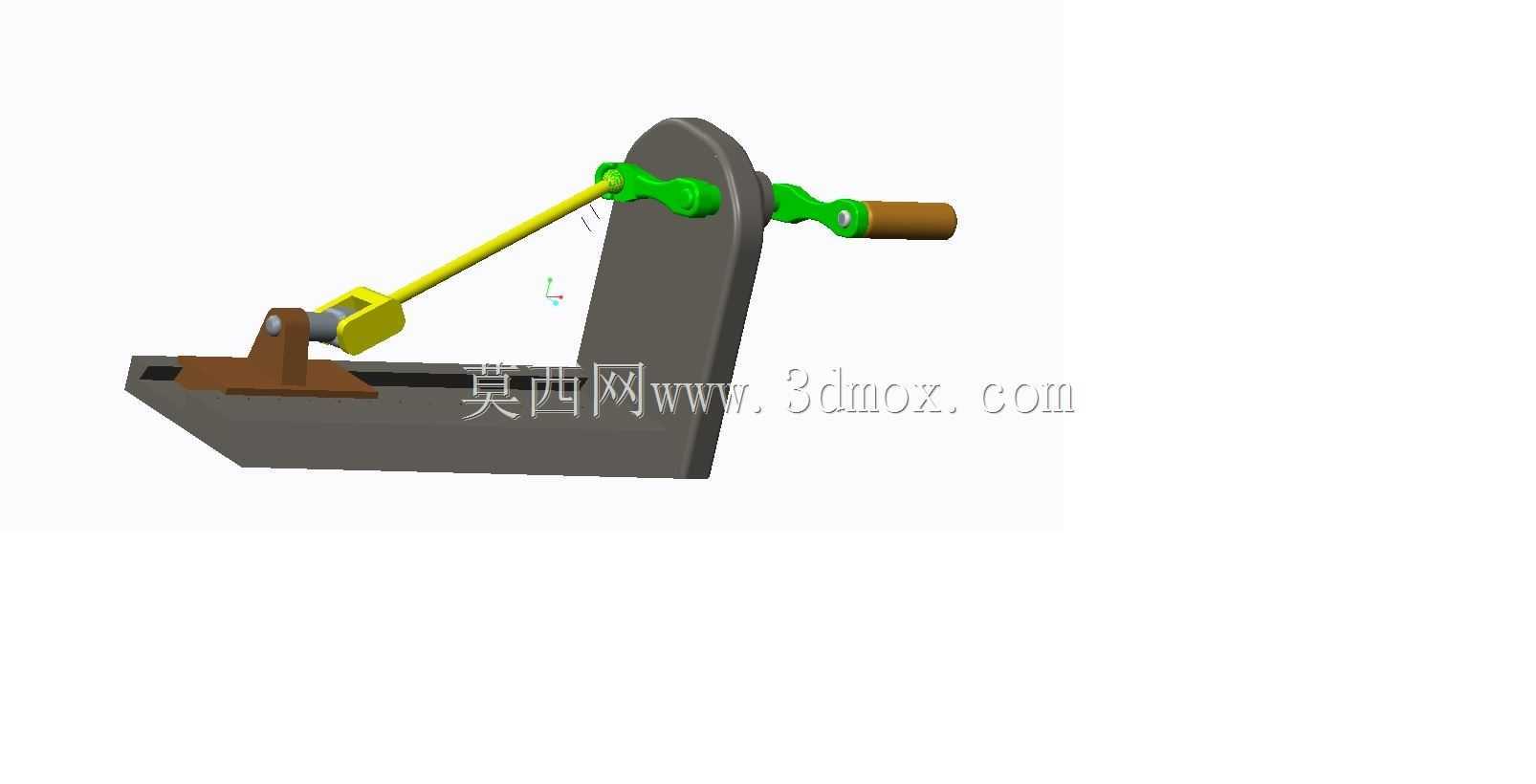

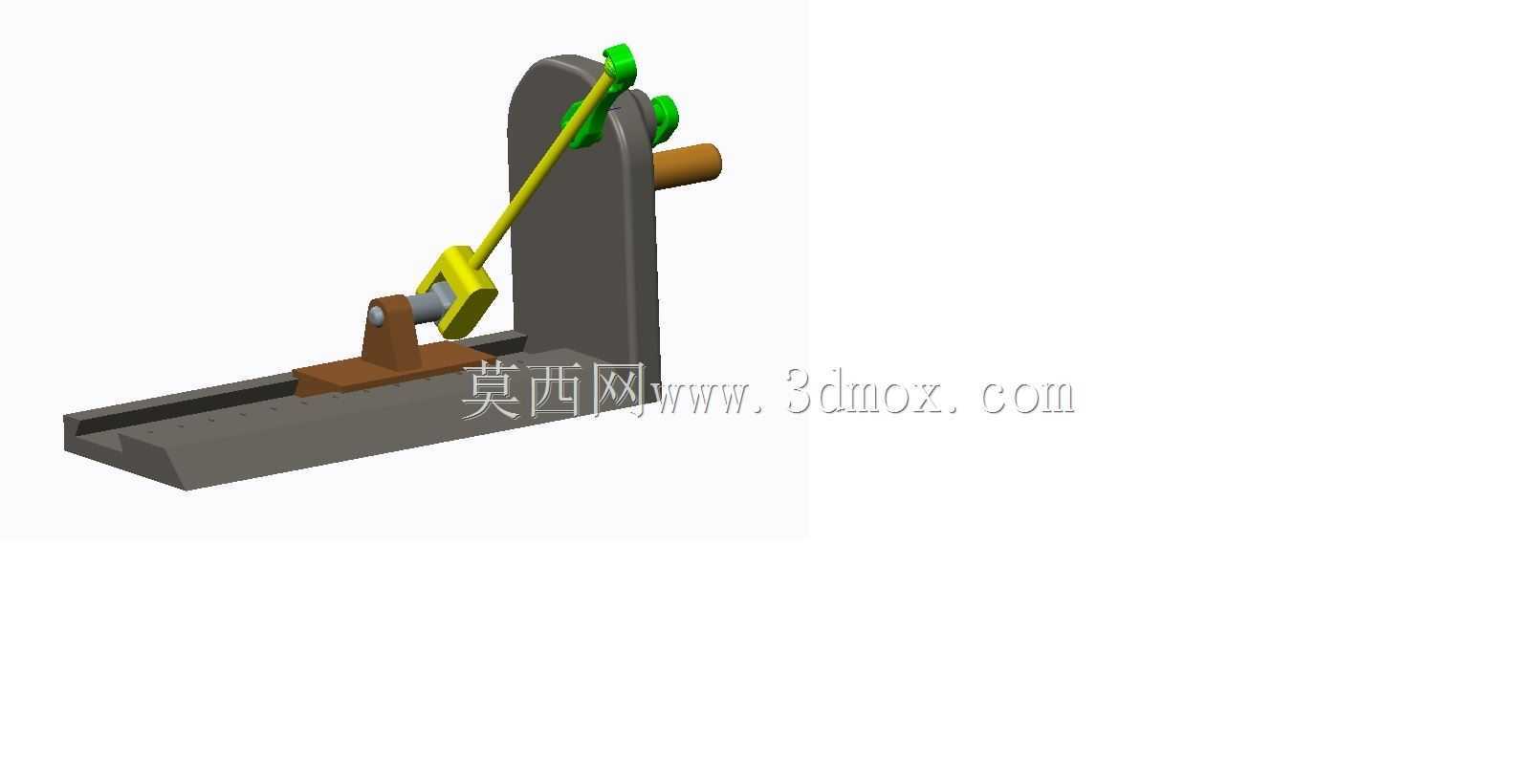

　　这套手动操作的阀块执行结构，主要应用在中小型流体输送管路的现场手动控制场景，常见于化工车间就地操作工位、小型水利支管路控制阀组、实验室流体试验台的阀组单元，不需要接入气动或电动动力源，完全依靠操作人员手动扳动手柄完成阀块的通路切换、开度调节动作，适合没有配套动力气源、供电不便或者需要应急手动操作的工况点位。从结构功能来看，整套机构通过杠杆放大操作力矩，操作人员只需要施加较小的扳动力，就可以带动阀块内部的阀芯完成动作，降低现场操作的劳动强度，长手柄的设计符合人体工程学操作范围，站立操作时手臂自然伸展就可以完成扳动动作，不需要过度弯腰或者抬臂。

　　设计这套结构的时候，首先要确定阀块的安装基准面，底部的安装支座直接和阀块本体的安装面贴合，通过螺栓完成刚性固定，保证整个操作机构和阀块的同轴度，避免传动过程中出现卡滞。传动连杆的两端都采用铰接连接，铰接位置预留了合理的配合间隙，既可以保证传动过程中连杆摆动顺畅，也能补偿少量的安装位置误差，避免因为加工或者安装的形位公差导致机构卡死。手柄部分采用绝缘防滑的套层，在一些有防静电要求的工位操作时，可以避免静电传导，同时表面的防滑纹理在操作人员佩戴劳保手套操作时也不会出现打滑的问题。

　　支座部分采用立式支撑板结构，既给手柄转轴提供足够的支撑刚度，承受扳动手柄时产生的倾覆力矩，也尽可能减少了材料的使用，整体结构轻量化的同时保证结构强度，不会因为长期反复扳动出现支撑板变形的问题。安装边界方面，整套机构的安装基准和阀块的安装面完全重合，不需要额外在管路或者设备面板上开孔，只需要匹配阀块本身的安装螺栓孔位就可以完成装配，横向的操作空间只需要预留出手柄扳动的全行程范围，也就是从全关到全开位置手柄扫过的扇形区域，不会和周边的管路、其他阀组产生干涉。连杆的长度经过匹配计算，手柄扳动90度的行程刚好对应阀块阀芯的全行程，不会出现操作过位导致阀芯顶死或者行程不足导致通路没有完全打开的问题。

　　铰接位置的销轴都采用轴向限位结构，避免长期操作震动导致销轴脱出，同时铰接面预留了润滑脂加注的间隙，日常维护的时候只需要定期在铰接点加注少量润滑脂，就可以保证长期操作的顺畅性，不需要复杂的维护保养。这套结构没有复杂的传动零件，所有零件都是常规的机加工件，加工难度低，备件替换方便，在现场出现零件磨损的时候，可以快速加工替换件完成维修，不需要整体更换整个执行机构，降低现场运维的成本。实际使用的时候，操作人员可以通过手柄的位置直观判断阀块的开关状态，不需要额外加装阀位指示器，手柄垂直于管路方向的时候为关闭状态，平行于管路方向的时候为全开状态，现场巡检的时候可以快速识别阀位状态，避免误操作。
