阀块配套导向支撑组装结构设计

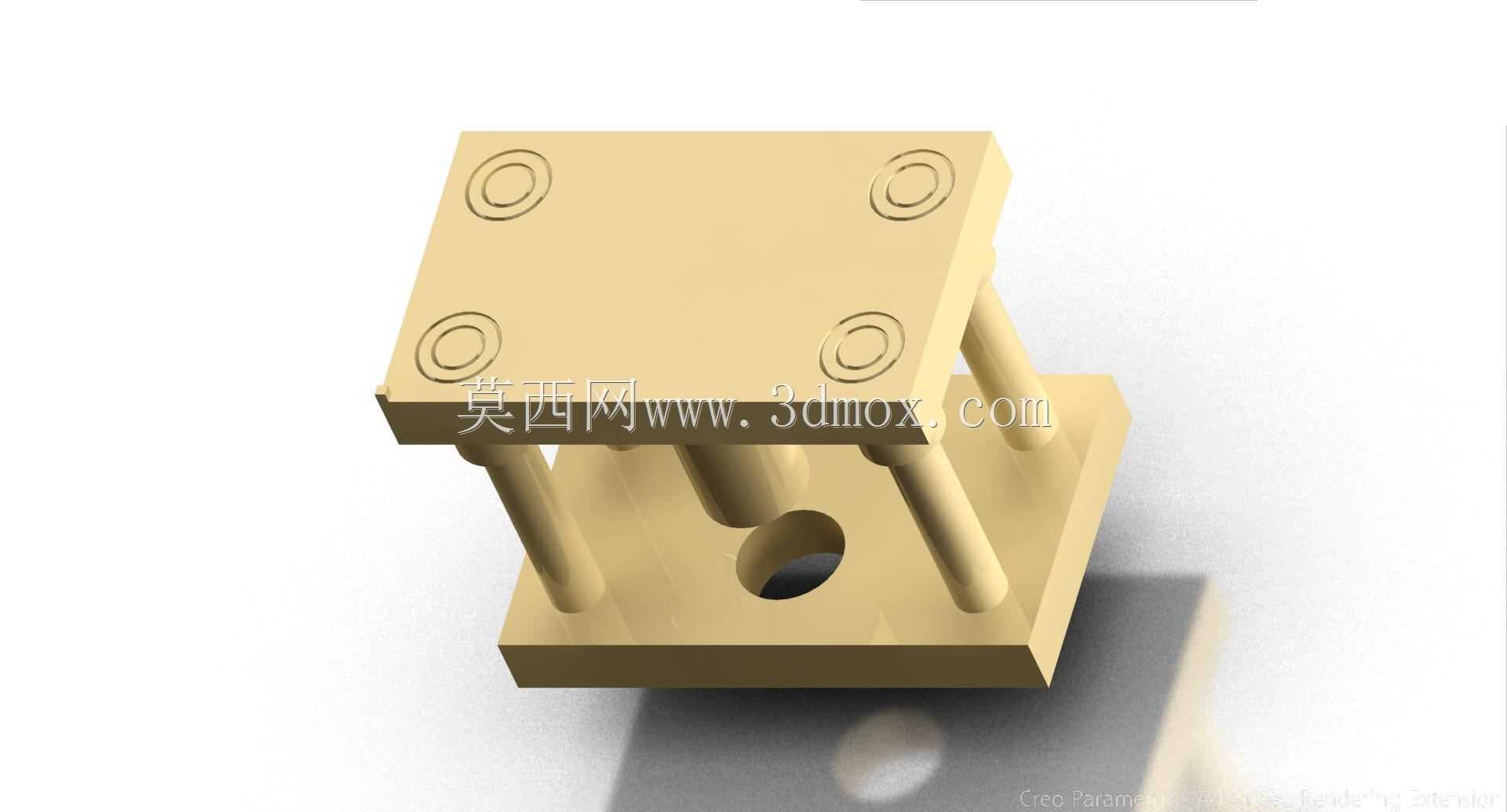

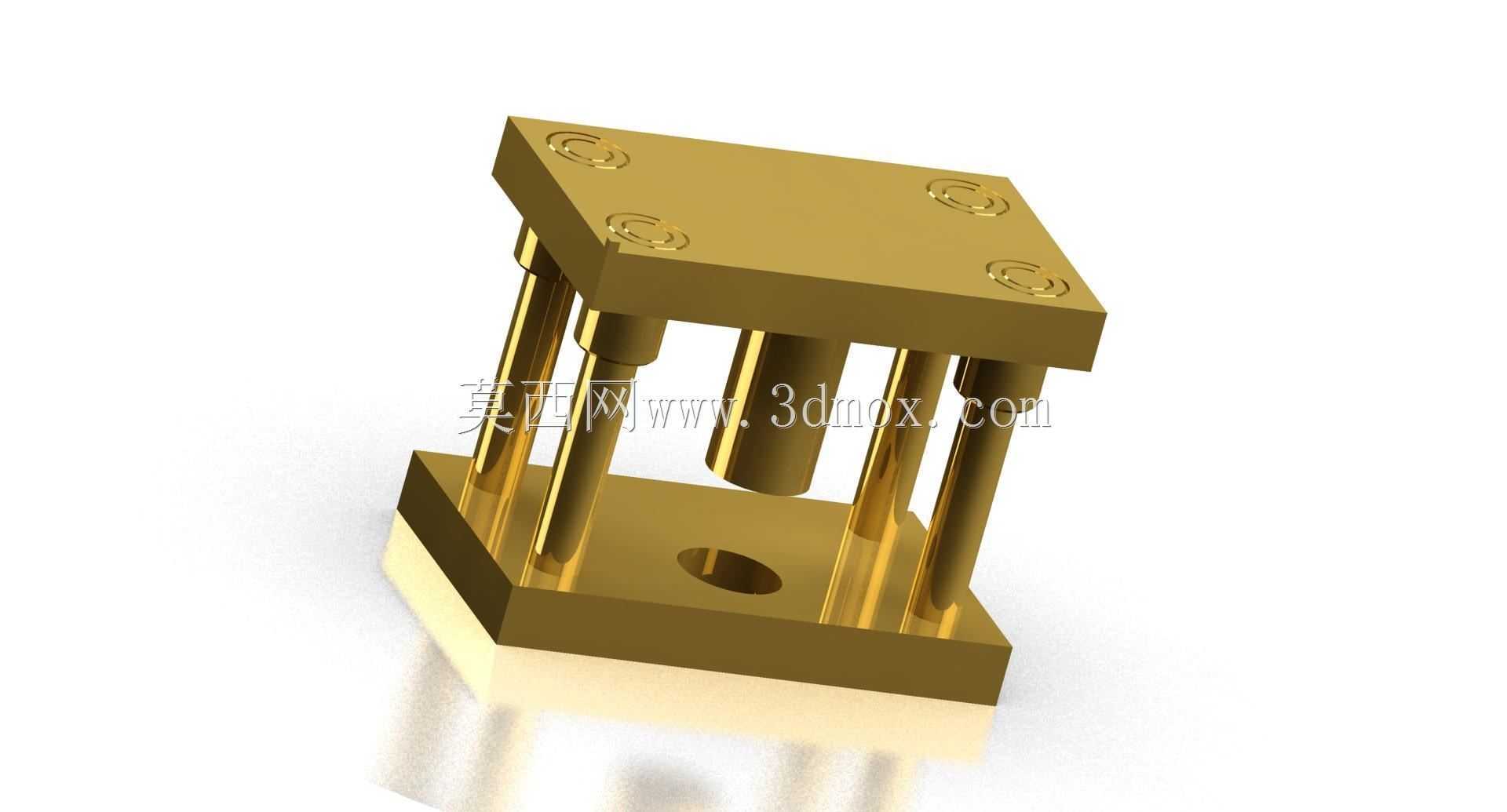

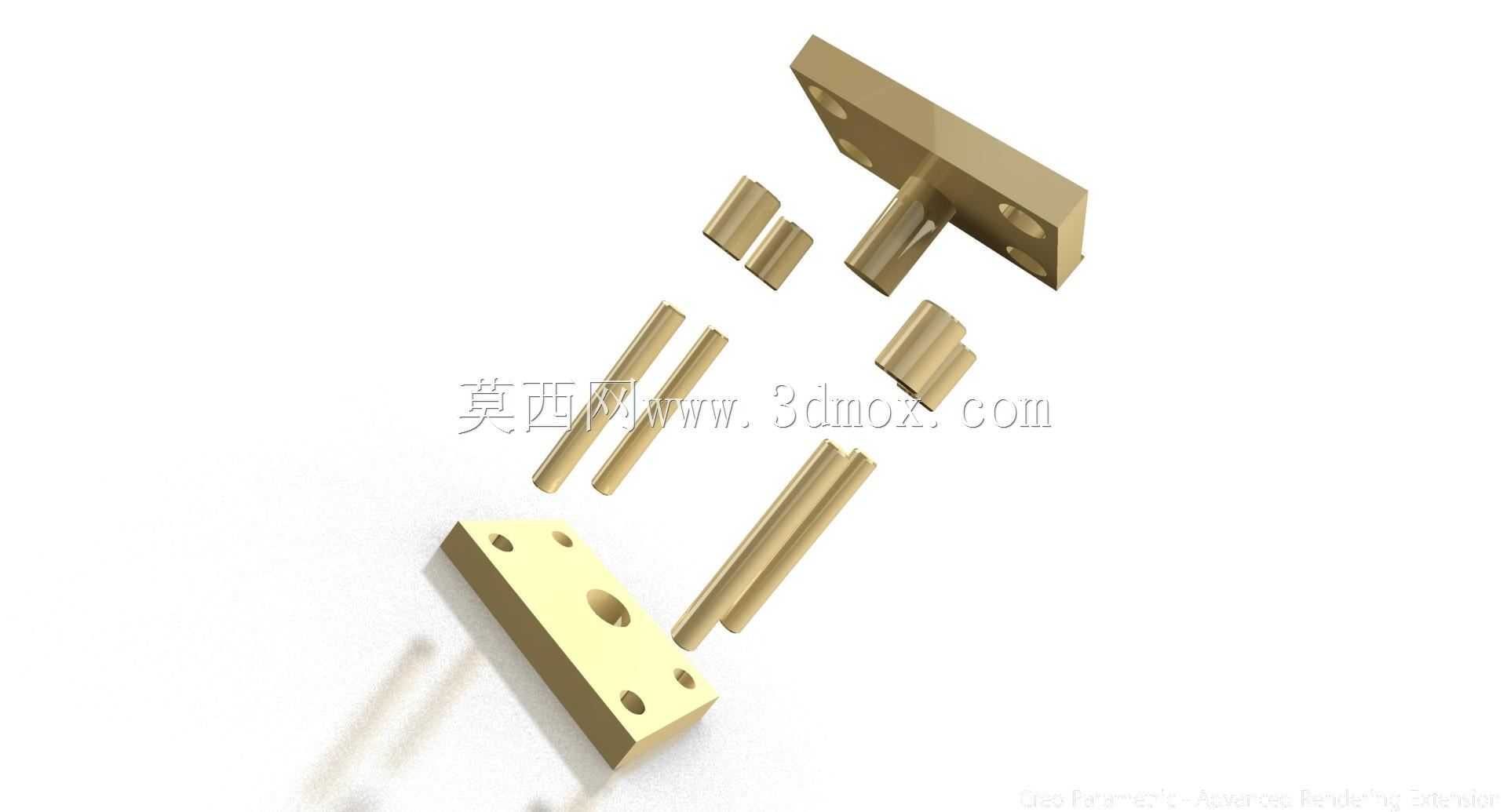

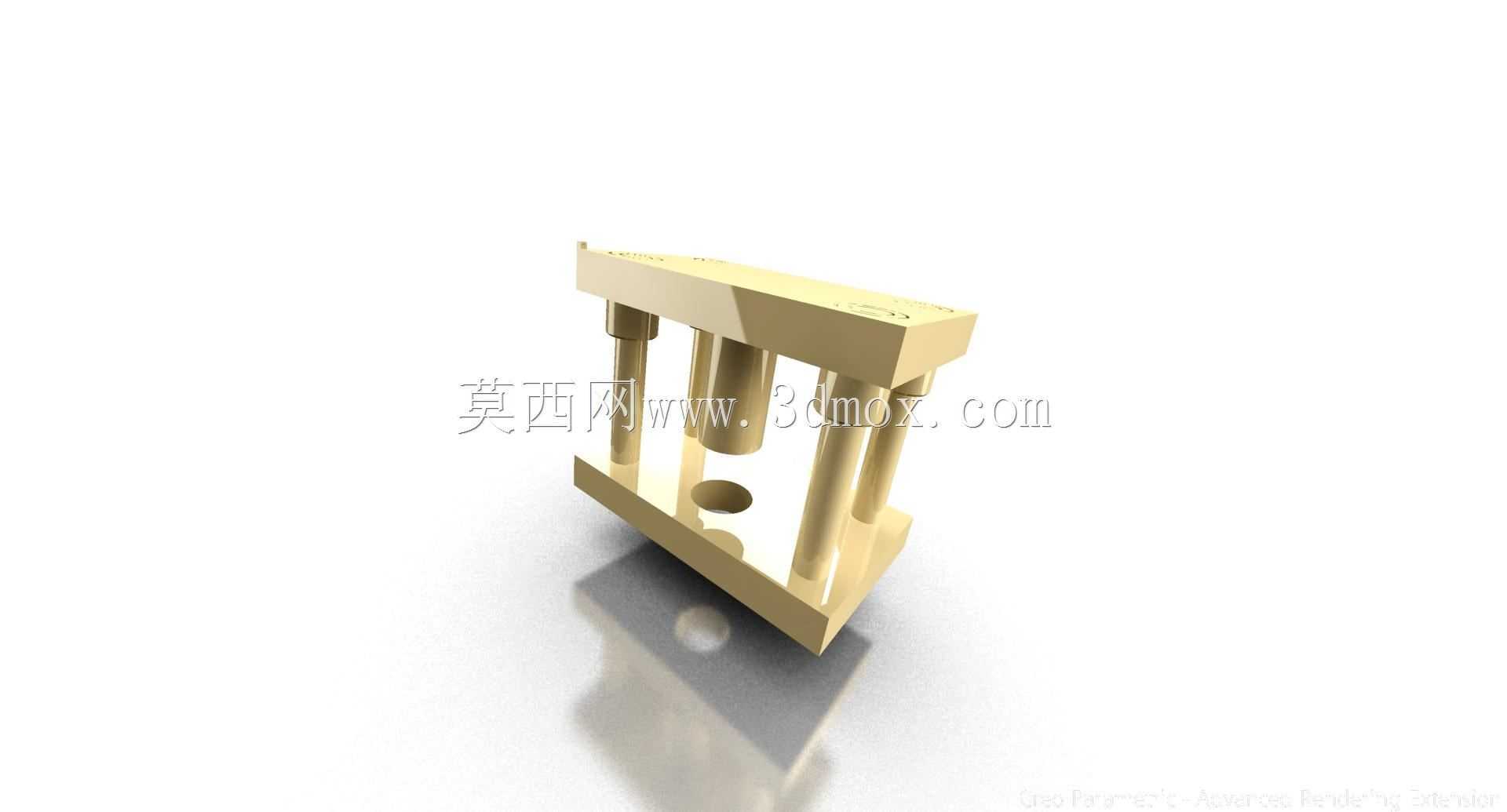

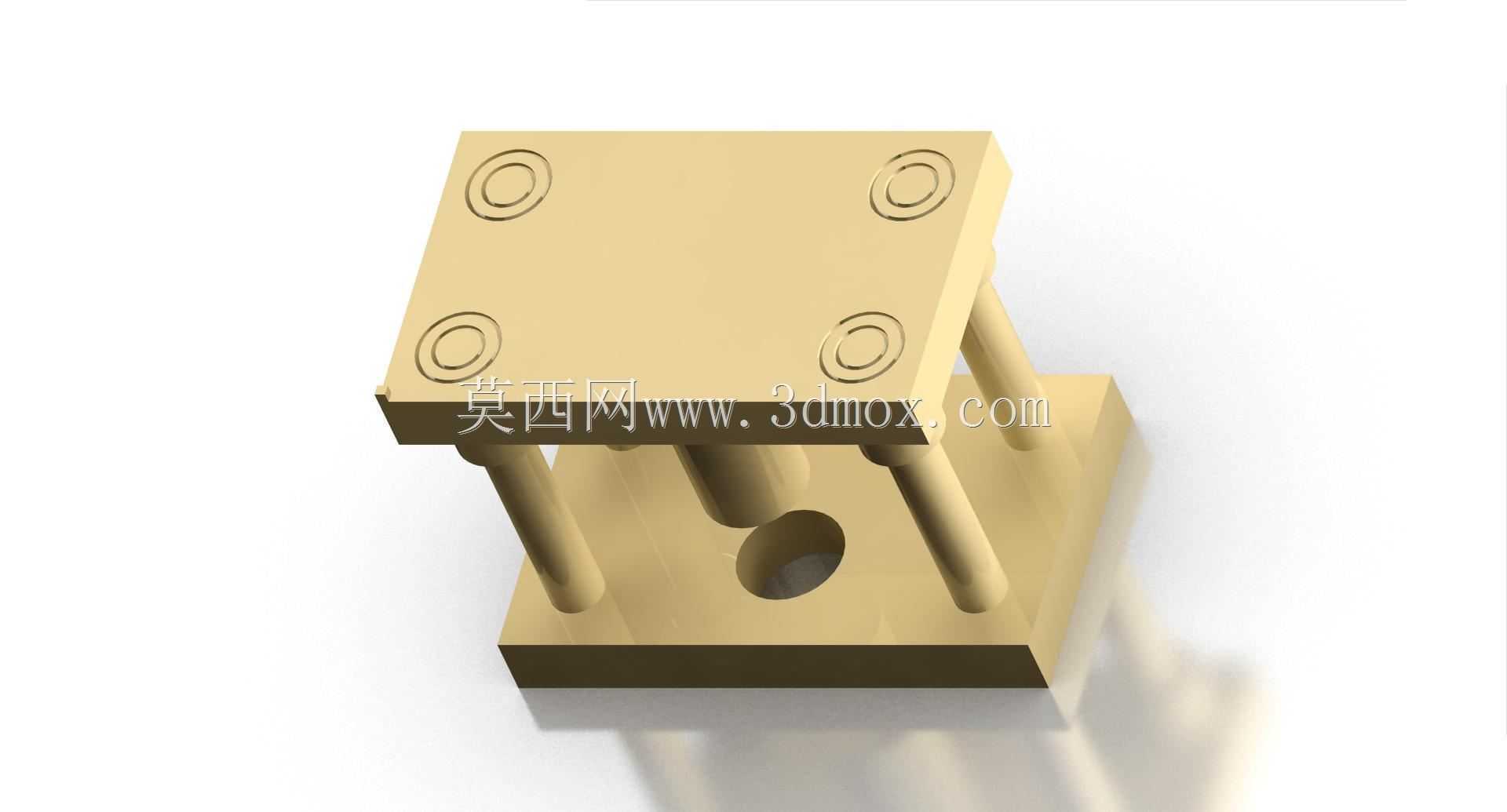

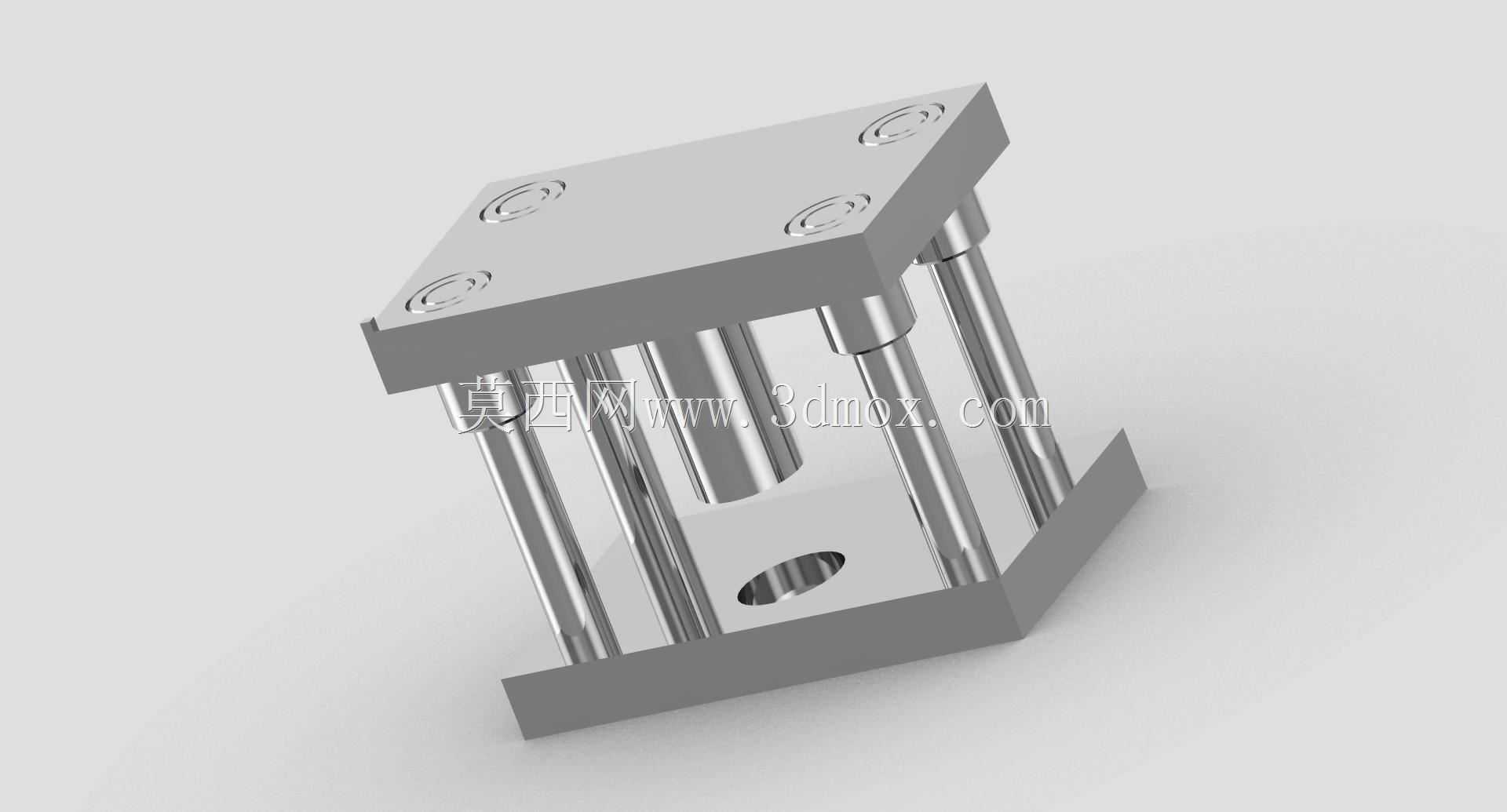

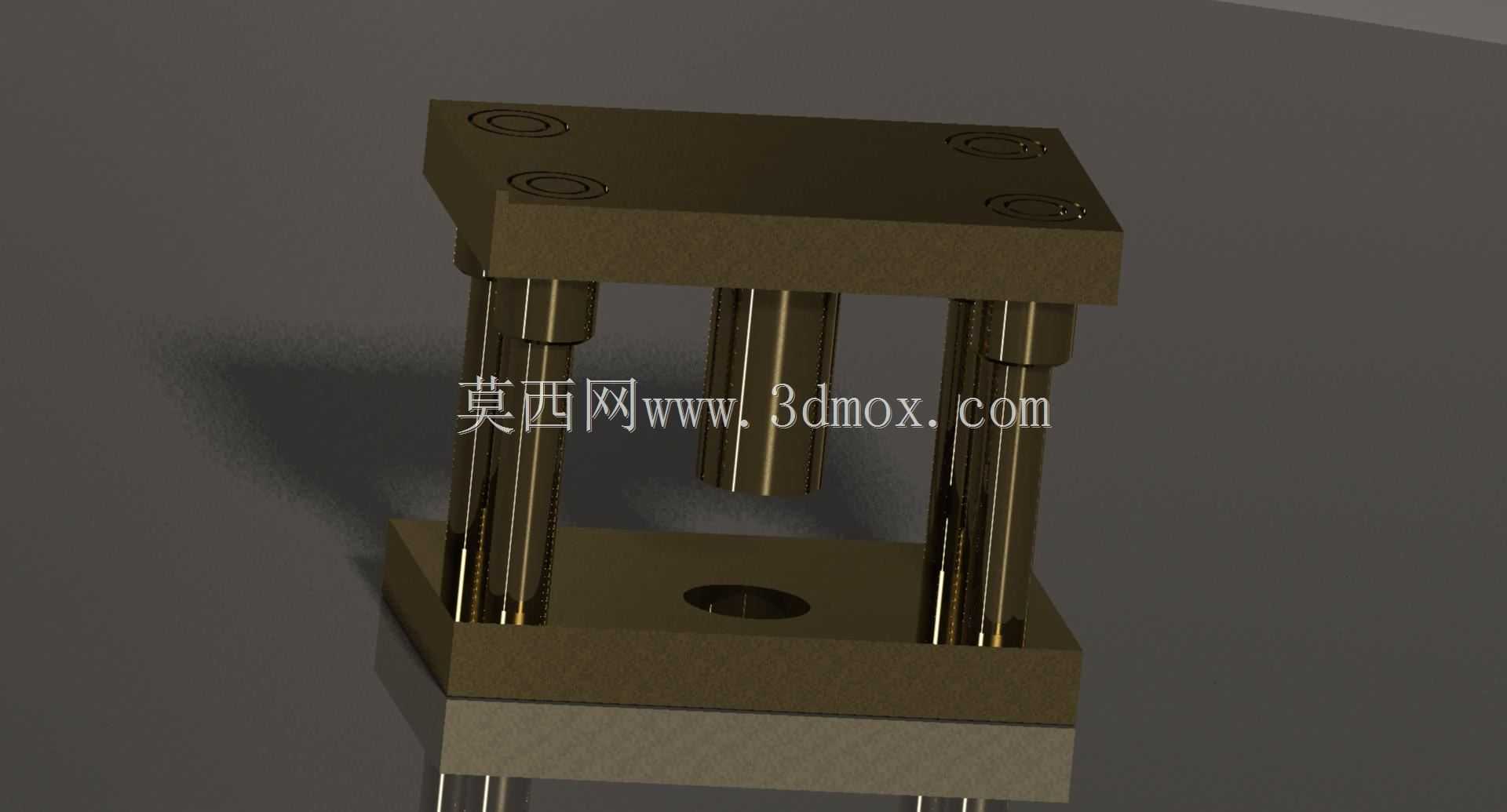

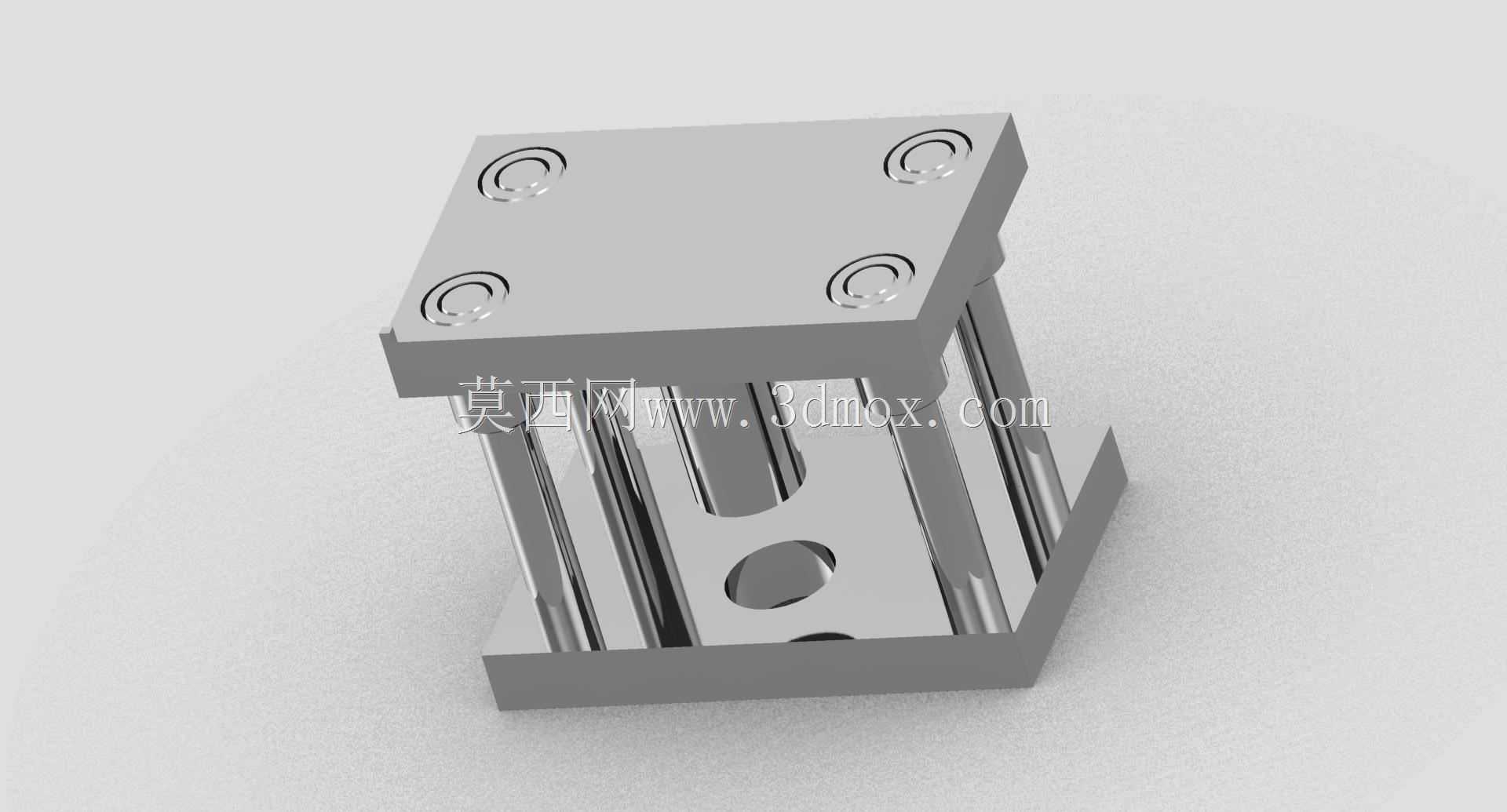

　　这套组装结构主要配套液压、气动阀块的集成安装场景使用，在流体控制回路的阀组布设环节，这类支撑导向结构能够为阀块提供稳定的安装基准，同时预留出足够的管路走线、阀芯操作的空间，避免阀块直接贴装在设备面板上导致的接头干涉、散热空间不足问题。在实际的设备装配场景中，这类结构常应用在液压站阀组集成、实验室流体测试台架、小型气动控制模组的搭建环节，上下两块平行的安装板通过四根均匀分布的导向立柱连接，形成稳定的框架式支撑结构，上安装板预留的四个沉头安装孔可以直接固定阀块本体，沉孔设计能够让紧固件安装后端面保持平整，不会突出板面影响阀块的贴合安装精度，下安装板作为整个组件的固定基座，板面预留的通孔可以将整个组件锁定在设备台面或者机架型材上，中间的镂空区域既可以容纳阀块下方伸出的管路接头、调节手柄，也能减轻整个组件的自重，降低安装面的负载。

　　从设计思路上看，这套结构优先考虑了装配的同轴度要求，四根导向立柱与上下安装板的连接采用基孔制配合，装配时能够快速定位上下板的平行度，不需要额外做调校就能保证安装面的平面度公差控制在合理范围内，立柱选用的圆柱式结构相比型材支撑拥有更好的抗扭刚性，在阀块受到管路拉扯、操作受力的时候，不会出现支撑变形导致的阀块安装面偏移问题。在安装边界的考量上，上下板的外形尺寸保持一致，立柱的安装位置距离板边预留了足够的紧固件操作空间，使用内六角扳手安装固定螺丝的时候不会和板边发生干涉，中间镂空区域的尺寸足够容纳常规通径阀块的下部突出结构，不需要额外做二次加工避让。

　　实际使用过程中，这种框架式的组装结构还可以根据阀块的实际高度更换不同长度的导向立柱，不需要重新加工上下安装板就能适配不同规格的阀块安装需求，通用性较强。结构的受力设计上，四根立柱对称分布在安装板的四个角位置，阀块安装在上板中心区域时，每个立柱承受的载荷均匀分布，不会出现单侧受力过大导致的支撑倾斜问题，下安装板的固定孔采用长圆孔与圆孔组合的设计，安装时可以小范围调整整个组件的固定位置，抵消机架安装孔的加工误差，降低现场装配的难度。

　　在流体控制设备的日常维护环节，这种镂空的框架结构也能让操作人员直观观察到阀块下部的管路连接状态，出现渗漏问题时可以快速定位故障点，不需要拆解整个支撑结构就能完成接头紧固、密封件更换的操作，相比封闭式的安装罩壳，维护效率提升明显。针对阀块工作时可能产生的振动，立柱与安装板的连接位置可以加装薄型减震垫圈，进一步降低振动向机架传递的幅度，避免振动导致的管路接头松动问题。整个结构的所有零部件都采用常规的机械加工工艺即可完成，安装板使用板材铣削加工，立柱使用标准圆棒料车削成型，不需要特殊的加工设备，加工成本可控，适合批量配套阀块组件使用。
