带3D摄像头的直板触控智能手机外观结构

　　日常消费电子结构设计场景中，直板触控手机的外观结构建模是数码产品三维设计的基础练习品类，这类模型的核心作用是还原手持通讯终端的人机交互边界，为后续结构细化、外壳开模、配件适配提供基础三维参照。这款直板手机采用一体化直板触控设计，整机轮廓为带微弧倒角的长方体形态，建模时优先确定手持握持的宽度边界，将机身宽度控制在单手握持的舒适区间，厚度方向做收窄处理，边缘做R角过渡，避免直角硌手的问题，符合日常手持使用的人机工程要求。

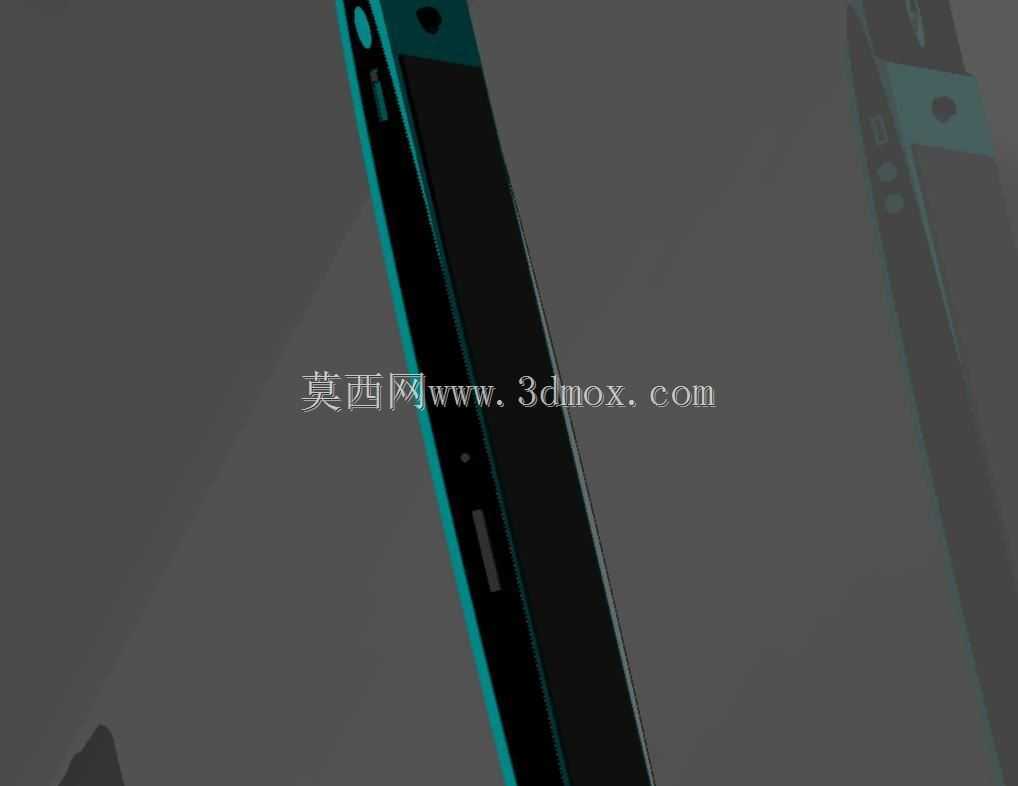

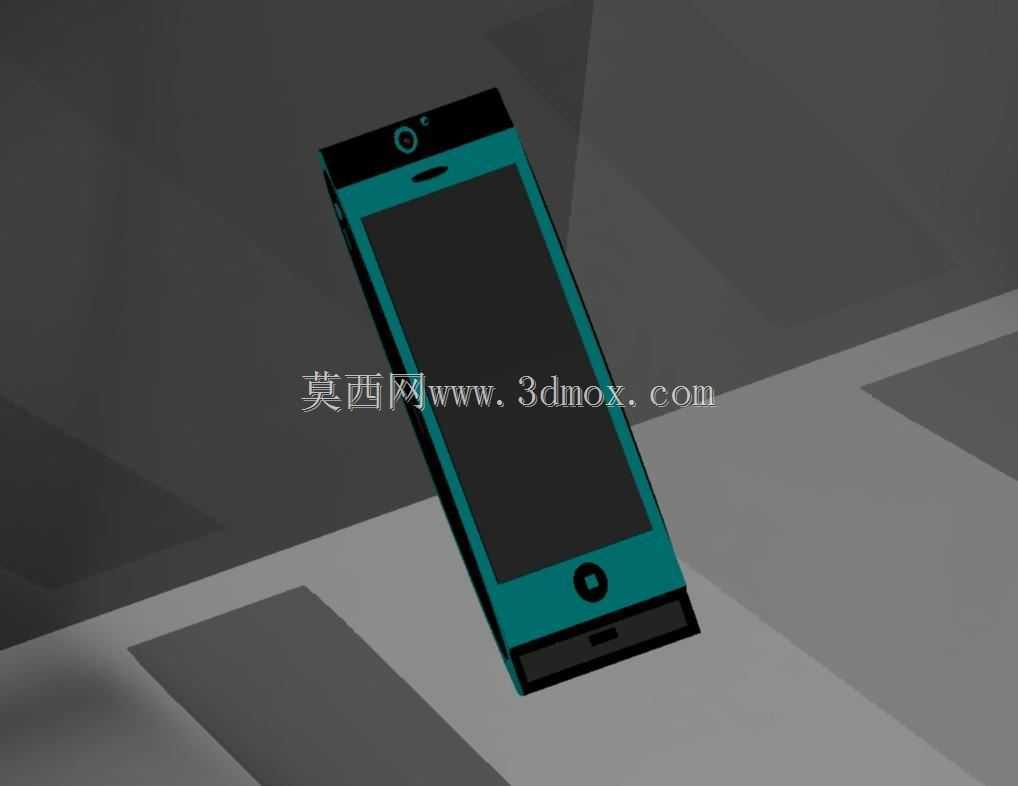

　　机身正面为整块触控屏区域，屏幕占比控制在合理范围，屏幕上方预留前置3D摄像头的安装位，同时集成听筒、光线感应元件的排布空间，建模时将前置摄像头模组做凸起式结构处理，既满足3D传感元件的景深采集空间要求，也形成正面的视觉识别特征。屏幕下方设置圆形实体触控按键，按键区域做下沉式凹陷处理，按键直径匹配手指触控的接触面积，避免误触问题，按键周边预留密封胶圈的安装槽位，为后续防水结构设计预留空间。机身顶部设置电源按键与3.5mm音频接口的安装位，底部预留麦克风开孔与充电接口的排布空间，侧边设置音量调节按键，所有按键的凸起高度控制在0.8-1.2mm区间，既保证按压的反馈手感，也避免按键突出过多导致的误碰、磨损问题。

　　建模过程中，外壳的壁厚统一设置为1.2mm，符合塑料外壳注塑成型的壁厚要求，避免壁厚不均导致的缩水、变形问题，机身内部预留主板、电池、摄像头模组的安装腔体，腔体边界与外壳内壁预留0.3mm的装配间隙，满足组装公差的适配要求。3D摄像头模组的建模单独拆分出镜头保护盖、传感器基座、红外补光元件的独立结构，镜头保护盖采用高透材质的建模参数，表面做防刮镀膜的结构预留，传感器基座的安装定位柱与机身中框的定位孔做对应匹配，保证摄像头模组的装配精度，避免拍摄时出现光轴偏移的问题。机身中框采用分段式结构建模，金属中框与塑料后盖的衔接处做卡扣位的排布，卡扣间距控制在15mm以内，保证中框与后盖的装配紧密性，同时预留拆卸缺口，方便后期维修拆解。

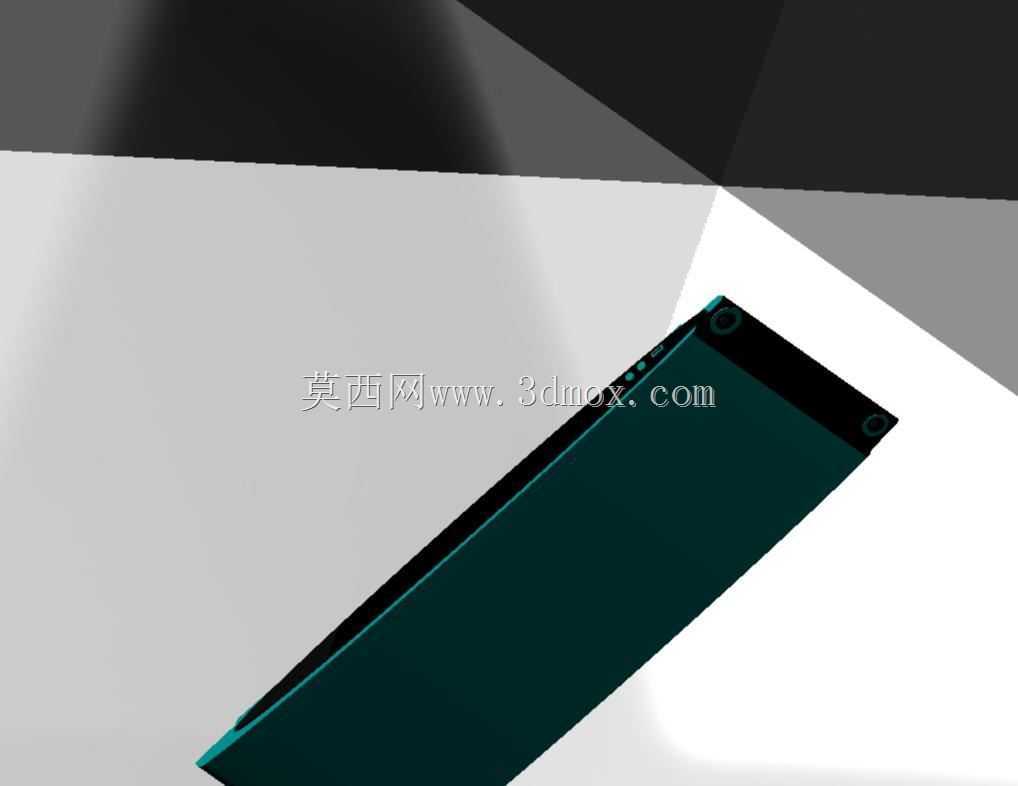

　　后盖部分做微弧曲面处理，曲面弧度贴合手掌握持时的自然曲线，提升长时间握持的舒适度，后盖表面预留品牌标识的丝印区域，摄像头区域的后盖开孔做倒角处理，避免开孔边缘割手。从实际应用场景来看，这类手机三维模型可用于消费电子设计的教学演示、外观方案评审、配件适配设计的参照，比如手机保护壳的建模可以直接基于该模型的外轮廓进行偏移设计，屏幕保护膜的建模可以匹配正面屏幕的平面边界，充电器、数据线的接口建模可以对应底部充电接口的尺寸参数。建模时所有的外观曲面都做G2连续处理，保证曲面过渡的顺滑度，避免出现棱角、折痕等外观缺陷，所有的开孔位置都做拔模角度处理，拔模角度设置为1.5度，满足注塑生产的脱模要求。机身的重量分配在建模时也做了重心考量，将电池等较重的元件排布在机身中部偏下位置，使得整机重心落在手持时的掌心区域，提升握持的稳定感，避免头重脚轻导致的滑落风险。按键的按压行程在建模时预留0.3mm的活动空间，按键下方预留锅仔片的安装位置，保证按压的清脆反馈手感。屏幕与中框的衔接处预留屏幕缓冲泡棉的安装槽，泡棉厚度设置为0.2mm，既可以填充屏幕与中框的装配间隙，也能在手机跌落时起到缓冲作用，保护屏幕不受冲击损坏。
