航空机载挂载导弹部件结构设计

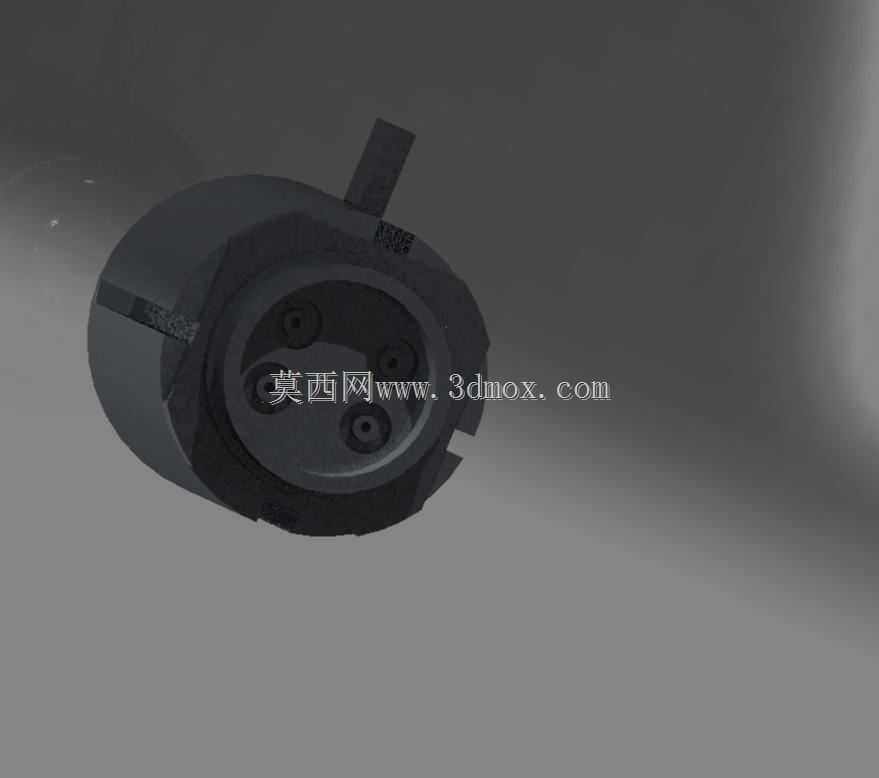

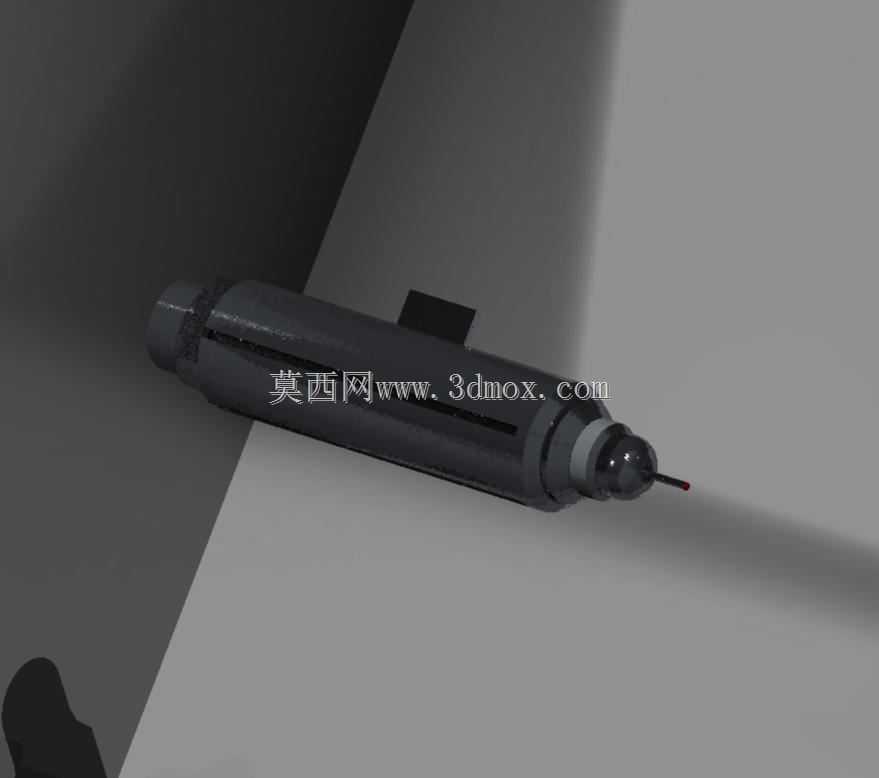

该弹体部件为固定翼作战飞机机载挂载配套的结构组件，主要适配机翼下挂点的安装接口，承担近距空中打击任务的载荷承载功能，在实际作战场景中可配合载机火控系统完成对空中机动目标、地面轻装甲目标的精确打击作业。从结构设计逻辑来看，整体采用圆柱段为主的流线型修形方案，头部设置半球形导引头舱段，可降低高速飞行过程中的空气阻力，减少跨音速飞行阶段的激波阻力影响，弹体中部设置的对称弹翼安装座，可匹配折叠式弹翼的装配需求，在载机挂载状态下弹翼处于折叠状态，可有效降低挂载占用的横向空间，避免与相邻挂架的载荷、起落架收放路径产生干涉。弹体尾部设置的细杆状曳光管安装位，可兼容飞行轨迹曳光管、近炸引信触发组件的安装，弹体内部预留的舱段空间可依次布置导引头电子舱、战斗部舱、动力舱、尾翼控制舱，各舱段采用环形卡箍式连接结构，可在地面维护阶段快速完成舱段拆解、部件更换作业，无需复杂的专用工装即可完成整弹的检测与装配。在安装边界设计上，弹体上部的挂耳接口严格匹配标准机载挂架的吊耳间距尺寸，挂耳位置经过重心配平计算，确保挂载状态下载机挂架的受力均匀，不会出现偏载导致的挂架磨损加剧问题，弹体整体外轮廓的最大直径控制在适配常规轻载挂架的承载范围内，整体长度满足机翼下挂点与机身、副油箱的安全间隙要求，在挂架弹射投放过程中，弹体的流线外形可保证脱离载机阶段的姿态稳定，不会出现姿态翻滚碰撞载机的风险。弹体表面的凹槽结构为线缆走线槽，可将导引头信号线缆、控制舵机线缆沿槽内布置，外部采用蒙皮盖板封装，避免高速气流对线缆造成冲刷损坏，同时保证弹体外表面的气动连续性，降低飞行过程中的气动噪声与阻力增量。
