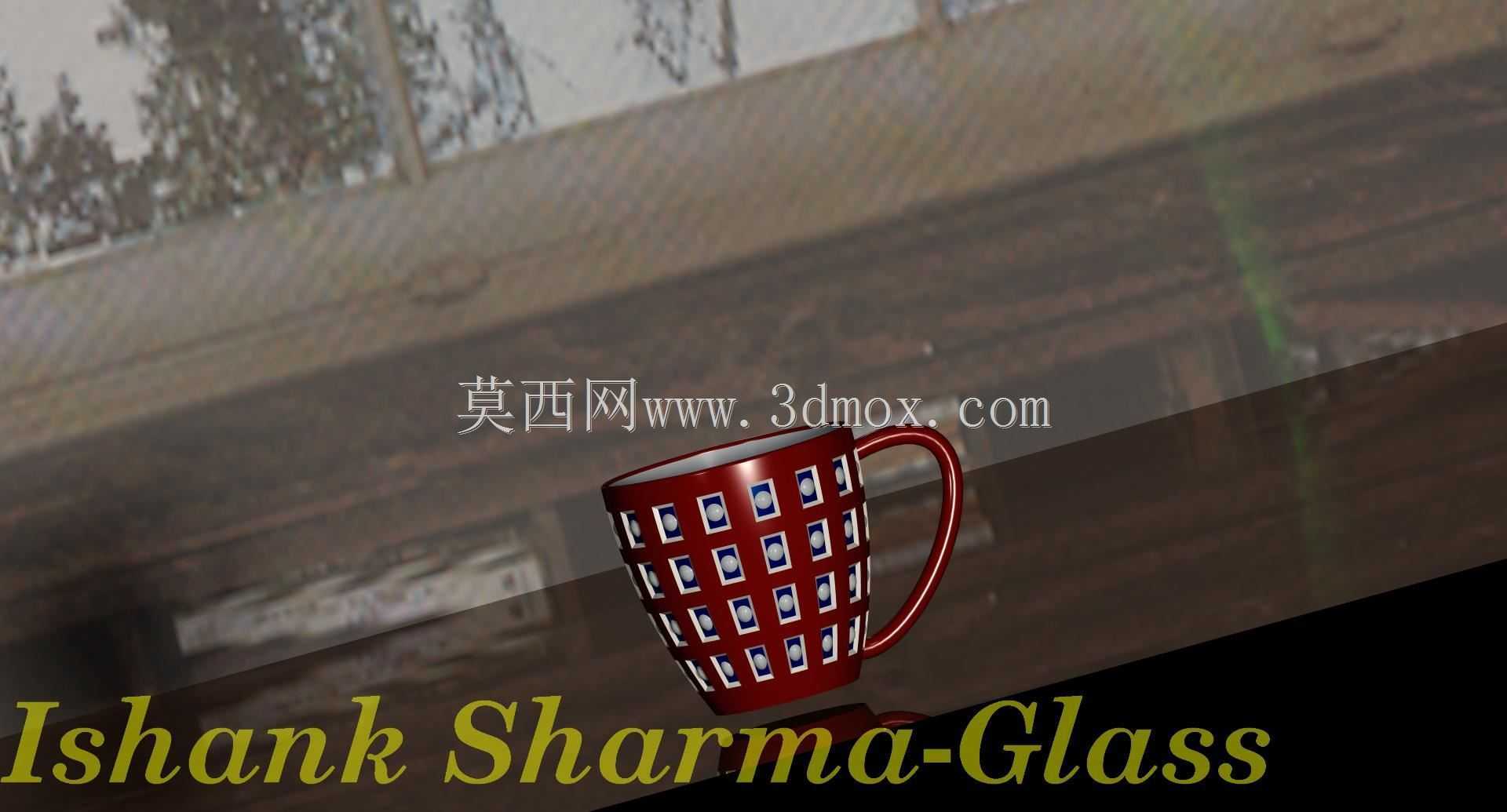

家用格纹带柄马克杯结构设计

　　这款带柄格纹饮水杯的设计，核心围绕日常居家饮水、热饮盛放的实际使用场景展开，建模过程中优先考量手持握持的受力合理性与日常摆放的稳定性，没有多余的装饰性冗余结构，所有造型细节都服务于实际使用需求。杯身主体采用回转体基础结构，杯壁厚度控制在均匀的3mm区间，既保证盛放热饮时的隔热基础性能，也避免杯体过重导致长时间持握产生疲劳感，杯口做了1.5mm的圆弧卷边处理，贴合唇部接触的触感，同时规避薄边磕碰易崩损的问题，日常清洗时也不会划伤手部。

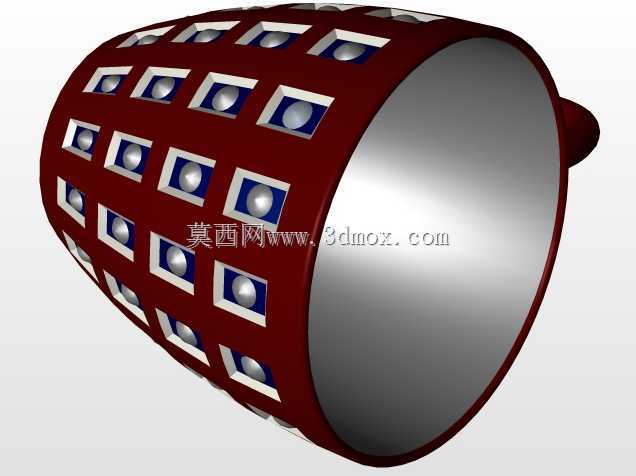

　　杯身外侧的格纹结构采用凹入式点阵排布，每个格纹单元为边长6mm的正方形凹坑，凹坑深度1mm，格纹间距均匀控制在4mm，这一结构并非单纯装饰，实际使用时能增加手部与杯身的摩擦力，盛装满水时不易打滑脱手，同时格纹的凹凸结构能在杯壁外侧形成空气隔热层，降低热饮传导到杯壁外表面的温度，提升手持的舒适度。杯柄采用符合人体工学的弧形过渡结构，与杯身连接的上下两个端点分别位于杯身总高度的1/5和4/5位置，连接位置做了R5的圆角过渡，避免应力集中导致杯柄受外力磕碰时断裂，杯柄内侧的握持空间预留了足够的成人四指穿入宽度，边缘全部做圆弧打磨处理，没有尖锐棱角，持握时受力均匀，不会出现硌手的问题。

　　杯底设计了直径比杯身外径小8mm的平底支撑结构，支撑面宽度为5mm，保证放置在桌面时的接触面积足够，不会轻易倾倒，同时杯底中心做了2mm的内凹处理，避免杯底与桌面完全贴合形成负压，拿起时不会产生吸附感，也能减少杯底与桌面的摩擦刮痕。建模过程中对所有过渡曲面都做了曲率连续处理，没有生硬的折角，既符合陶瓷注塑或者注浆成型的工艺要求，也方便日常使用后的清洗，不会在缝隙位置残留污渍。整体容量控制在350ml左右，适配日常单人单次饮水、冲泡咖啡或者茶饮的容量需求，整体高度110mm，杯身外径80mm，放置在常规家用杯架、办公桌边架时都不会超出安装边界，适配绝大多数日常置物空间的尺寸要求。

　　格纹结构的排布做了对称校验，杯身旋转任意角度格纹都保持均匀对齐，没有错位问题，杯柄与杯身的连接位置做了加厚处理，模拟实际生产中的壁厚补强，保证结构强度满足日常使用的磕碰、摔落（常规桌面高度）的受力要求，不会出现连接位置断裂的问题。杯身内部做了光滑曲面处理，没有多余的凸起或者凹陷，液体倾倒时水流顺畅，不会出现沿杯壁外洒的问题，杯口的圆弧过渡也能控制水流的聚拢性，倒水时不会出现散流的情况。
