复古摇摆式座钟机械结构设计

这款复古摇摆座钟的结构设计，核心围绕民用计时场景与装饰陈设需求展开，区别于工业级计时设备的高精度导向，该结构在满足基础走时功能稳定性的前提下，兼顾了复古外观的视觉协调性与安装适配性。从实际应用场景来看，这类结构既可以适配民用家居的桌面陈设需求，也可作为复古风格商业空间的装饰计时部件，其结构设计预留了足够的外观包覆空间，可适配木质、金属、亚克力等多种材质的外壳饰面，匹配不同场景的装修风格。

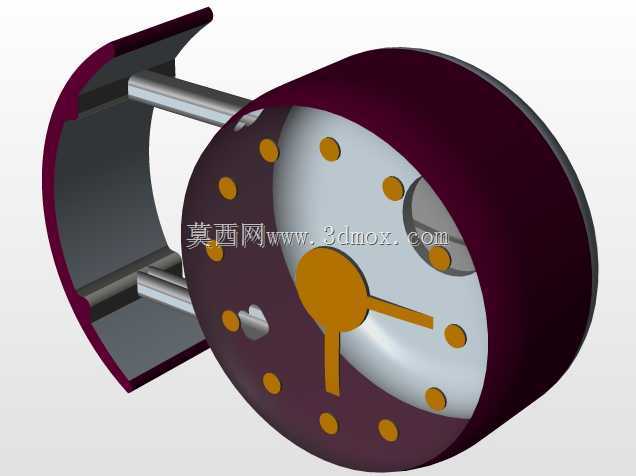

从功能特性层面拆解，该结构分为走时核心模块、摇摆驱动模块、安装固定模块三个独立单元，走时核心模块采用圆柱形腔体布局，将传动齿轮组、动力输出结构整合在直径85mm、厚度62mm的圆柱腔体内，腔体前端预留直径72mm的表盘安装位，可适配标准尺寸的时钟表盘与指针组件，指针轴中心距腔体前端面3mm，避免指针转动时与表盘玻璃产生干涉。摇摆驱动模块位于腔体下方，通过偏心轴结构连接摆锤组件，摆幅控制在12度范围内，既保证摇摆动作的视觉舒缓感，也避免摆幅过大导致的结构晃动，摆锤组件采用上窄下宽的配重布局，下部配重块厚度8mm，重心距安装基准面42mm，保证摇摆过程的动平衡稳定，不会出现卡顿或偏摆问题。

设计思路上，该结构优先考虑装配与维护的便捷性，所有部件均采用卡扣与标准紧固件连接，无需特殊工装即可完成拆装，圆柱腔体的后端预留20mm见方的固定挂耳，挂耳上设置两个直径4.2mm的安装孔，孔距15mm，既可以通过膨胀螺丝固定在垂直墙面上，也可搭配配套的金属支架放置在水平台面上，支架底部设置120mm长的水平支撑脚，支撑脚宽度18mm，接触台面的位置预留1mm厚的防滑垫安装槽，放置状态下整体重心落在支撑脚的中心区域，倾斜15度范围内不会出现倾倒问题。

安装边界方面，墙面安装状态下，整体结构突出墙面的最大距离为98mm，摆锤最低端距安装孔中心的垂直距离为76mm，安装时需保证安装孔下方100mm范围内无遮挡物，避免摆锤运动过程中产生碰撞；桌面放置状态下，支架支撑脚的前后跨度为65mm，左右宽度为72mm，占用桌面面积不足0.005平方米，适配大部分窄边置物架与桌面的摆放空间。结构的传动部件均设置在封闭腔体内，可阻挡日常环境中的灰尘进入传动间隙，降低日常维护的频率，腔体外壳的壁厚设置为2.5mm，采用ABS或锌合金材质即可满足结构强度要求，外壳表面可做木纹转印、金属拉丝、烤漆等多种表面处理，适配不同的外观设计需求。

从结构细节来看，指针轴的径向跳动控制在0.05mm以内，避免指针转动时出现偏心晃动的问题，摇摆驱动的偏心轴与摆杆连接位置设置耐磨衬套，衬套采用POM材质，可降低长期摆动过程中的磨损量，延长结构的无故障使用时长。摆锤与支架之间的连接轴采用间隙配合，配合间隙控制在0.02-0.03mm之间，既保证摆动过程的顺滑无卡顿，也不会出现横向窜动的问题。整体结构的所有棱角位置均做R0.5-R1mm的圆角处理，避免装配与使用过程中出现锐边划伤的问题，符合民用产品的安全设计要求。
