仪器仪表用阀块安装固定支撑结构件

在工业仪器仪表的流体控制回路搭建场景中，这类支撑结构件是阀块集成安装环节不可或缺的配套零件，主要承担阀块与设备安装基面之间的定位、承载与间隔固定作用，避免阀块直接贴合基面带来的管路干涉、散热空间不足以及装配应力集中问题。从实际使用场景来看，这类结构件多应用在小型气动控制回路、实验室流体分析仪器、小型工业检测设备的阀组安装区域，适配小通径阀块的侧装或者底装需求，能够在有限的设备内部空间里为阀块提供稳定的支撑基准，同时预留出管路接头、接线端子的操作空间，减少后期维护拆装时的干涉问题。

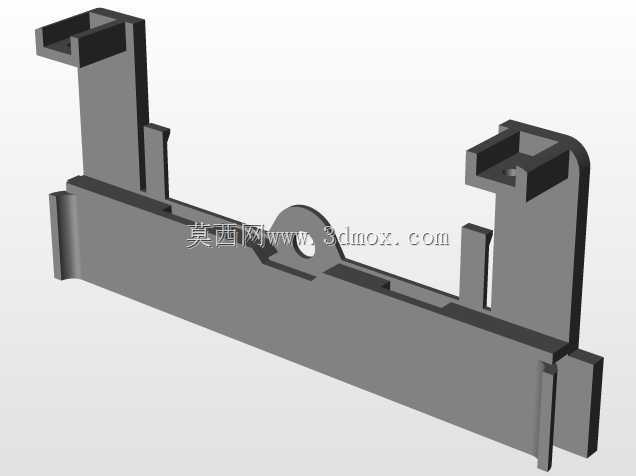

从结构设计思路来看，该零件采用一体化折弯式的承载结构，主体为长条形的承载基板，两端设置向上延伸的卡接定位支耳，支耳上预留的卡槽结构能够直接卡入阀块侧边的定位凸台，装配时不需要额外制作复杂的定位工装，只需要将阀块沿卡槽滑入即可完成初步定位，后续再通过中部的带孔安装耳完成紧固件锁附，大幅提升现场装配的效率。中部的半圆形安装耳特意设置在承载基板的重心对应位置，锁附后能够让整个支撑件的受力均匀分布在两端支耳与中部固定点上，避免长期受阀块重量影响出现基板变形的问题。两端支耳的高度经过匹配计算，刚好让阀块安装完成后底部与基面之间留出足够的间隙，既可以容纳阀块底部伸出的接头阀芯，也能让回路中产生的少量冷凝液顺着间隙流出，不会积存在阀块与基面的接触位置造成零件腐蚀。

从安装边界与尺寸适配角度来说，该结构件的整体长度适配常规小通径集成阀块的安装孔距，两端支耳的外侧间距小于阀块的整体宽度，不会超出阀块的侧边轮廓，不会额外占用设备内部的横向安装空间。承载基板的厚度经过受力校核，在承受常规小型阀块加上配套管路的总重量时，中部最大挠度控制在允许范围内，不会因为长期受力出现下弯变形导致阀块密封面错位。支耳上的卡槽宽度与阀块侧边的定位凸台采用小间隙配合，既保证装配时的顺畅度，也能限制阀块在横向、纵向的窜动，减少设备运行过程中振动带来的紧固件松动风险。基板侧边额外设置的两个凸起定位块，能够在阀块安装时抵住阀块的底部端面，进一步限制阀块沿支撑件长度方向的位移，即使设备出现运输过程中的颠簸，也不会出现阀块移位的问题。

在实际选型适配过程中，这类支撑件不需要做额外的表面处理，采用常规金属材质加工即可满足使用需求，因为其不直接接触流体介质，只承担机械承载与定位作用，所以不需要考虑介质腐蚀的问题，只需要保证加工时的形位公差符合要求：两端支耳的卡槽底面需要保证共面，平面度误差控制在合理范围内，避免阀块安装后出现倾斜导致密封面受力不均；中部安装耳的孔位需要与设备基面上的预装螺柱精准对齐，孔位公差控制在装配允许的范围内，减少现场安装时的扩孔调整工作量。另外，承载基板的底部边缘做了微小的倒角处理，安装时不会刮伤设备基面的喷塑层或者阳极氧化层，避免基面出现防锈层破损的问题。这类结构件虽然属于阀组安装的配套小零件，但在实际工程应用中，其结构合理性直接影响阀块的装配效率、运行稳定性以及后期维护的便捷性，设计时需要结合对应阀块的实际外形、安装空间、受力情况做针对性的尺寸调整，不能直接套用通用支撑件的尺寸参数，否则很容易出现装配干涉、支撑强度不足、定位失效等问题。
