工业管线敷设用滚轮式电缆支撑构件

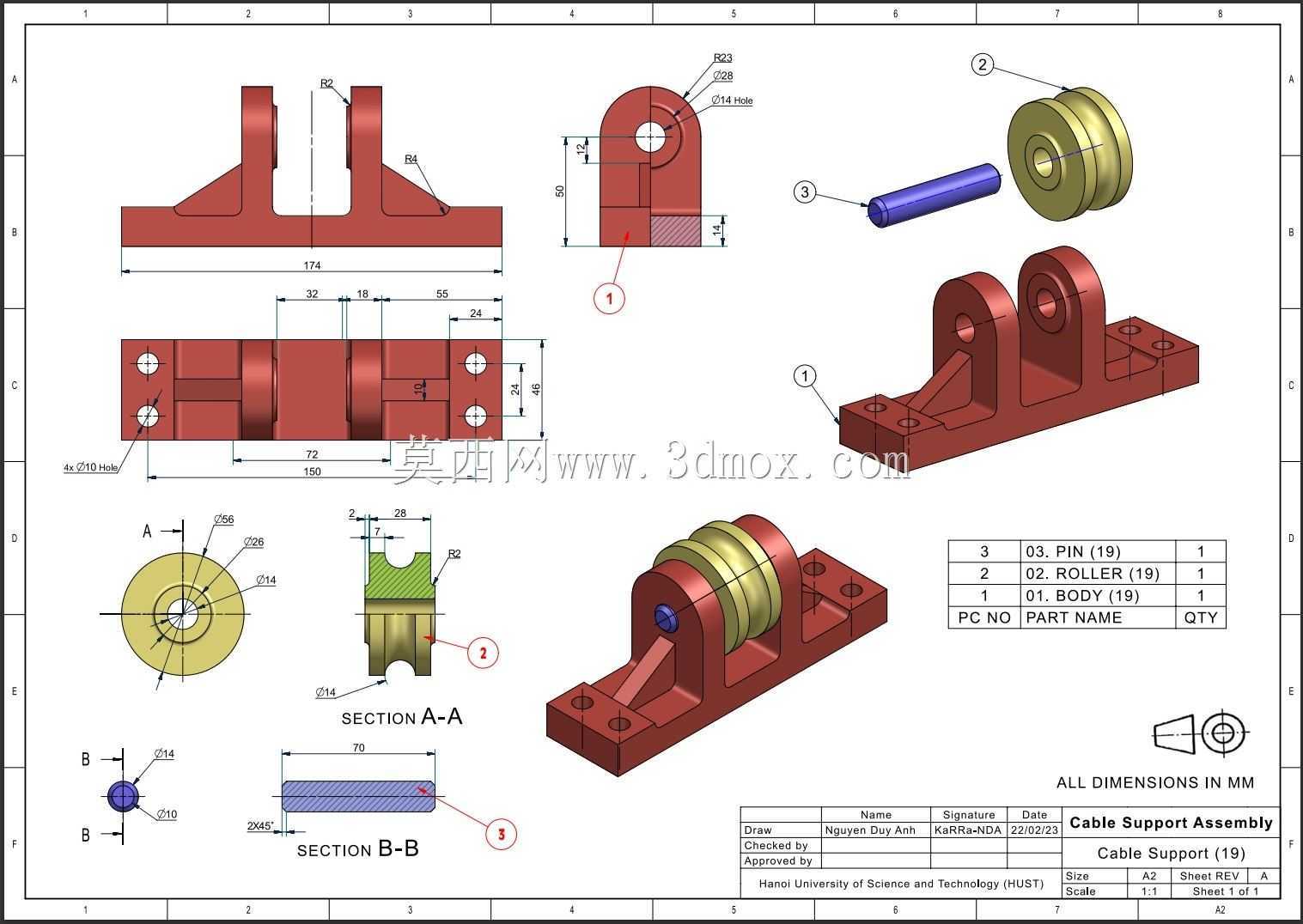

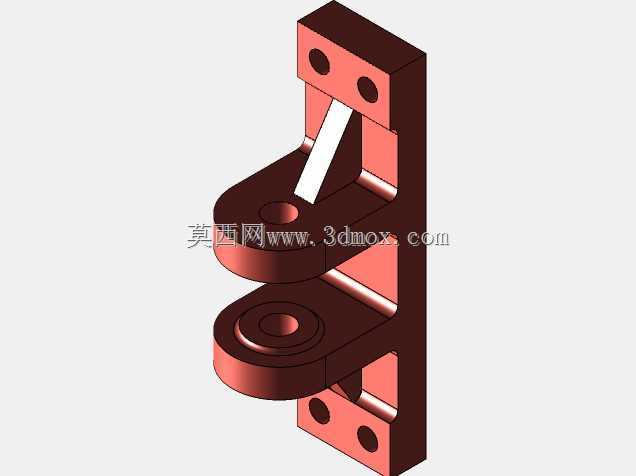

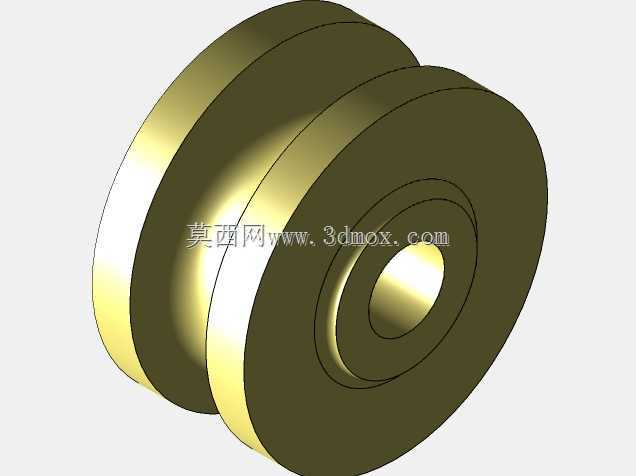

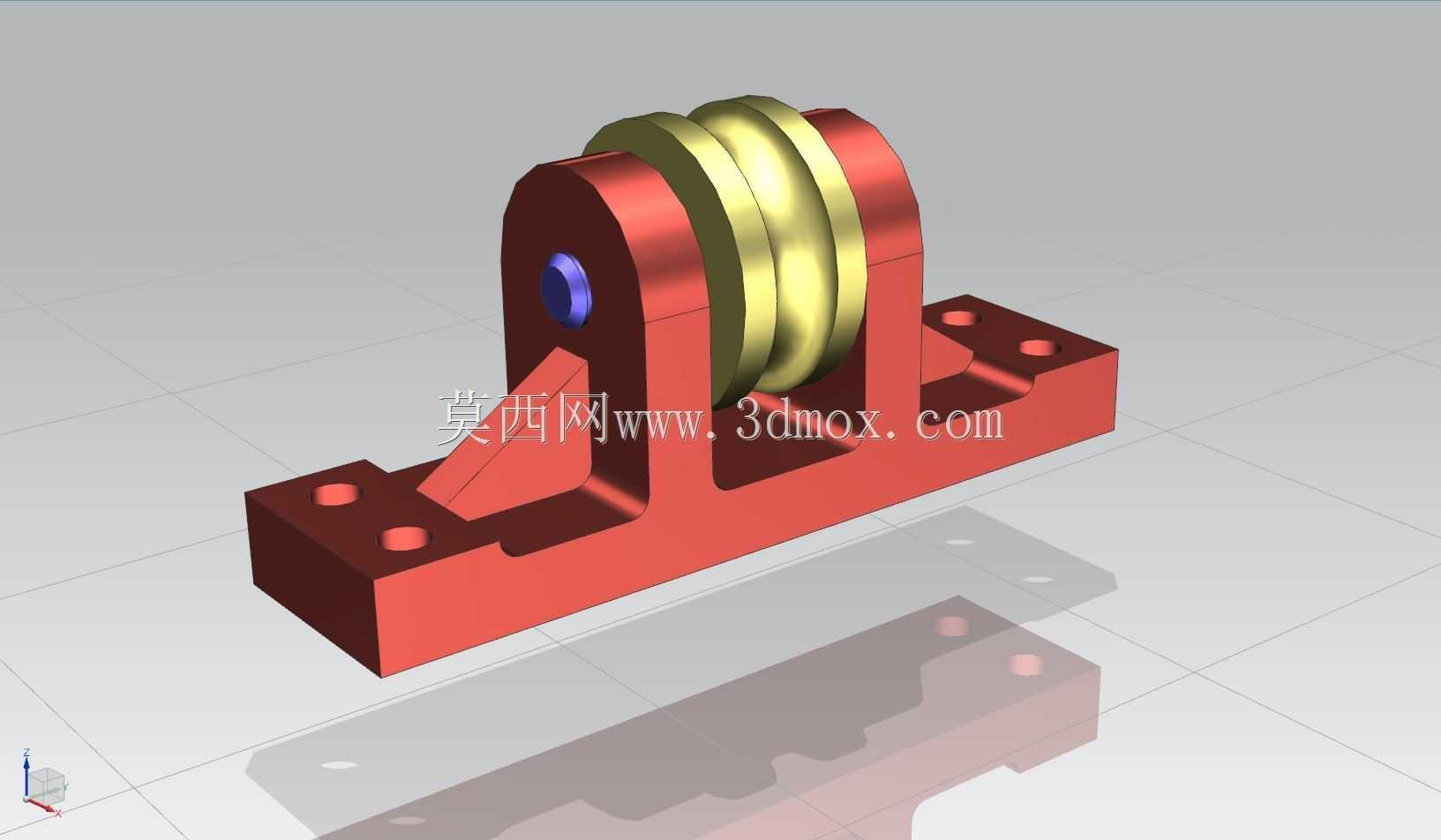

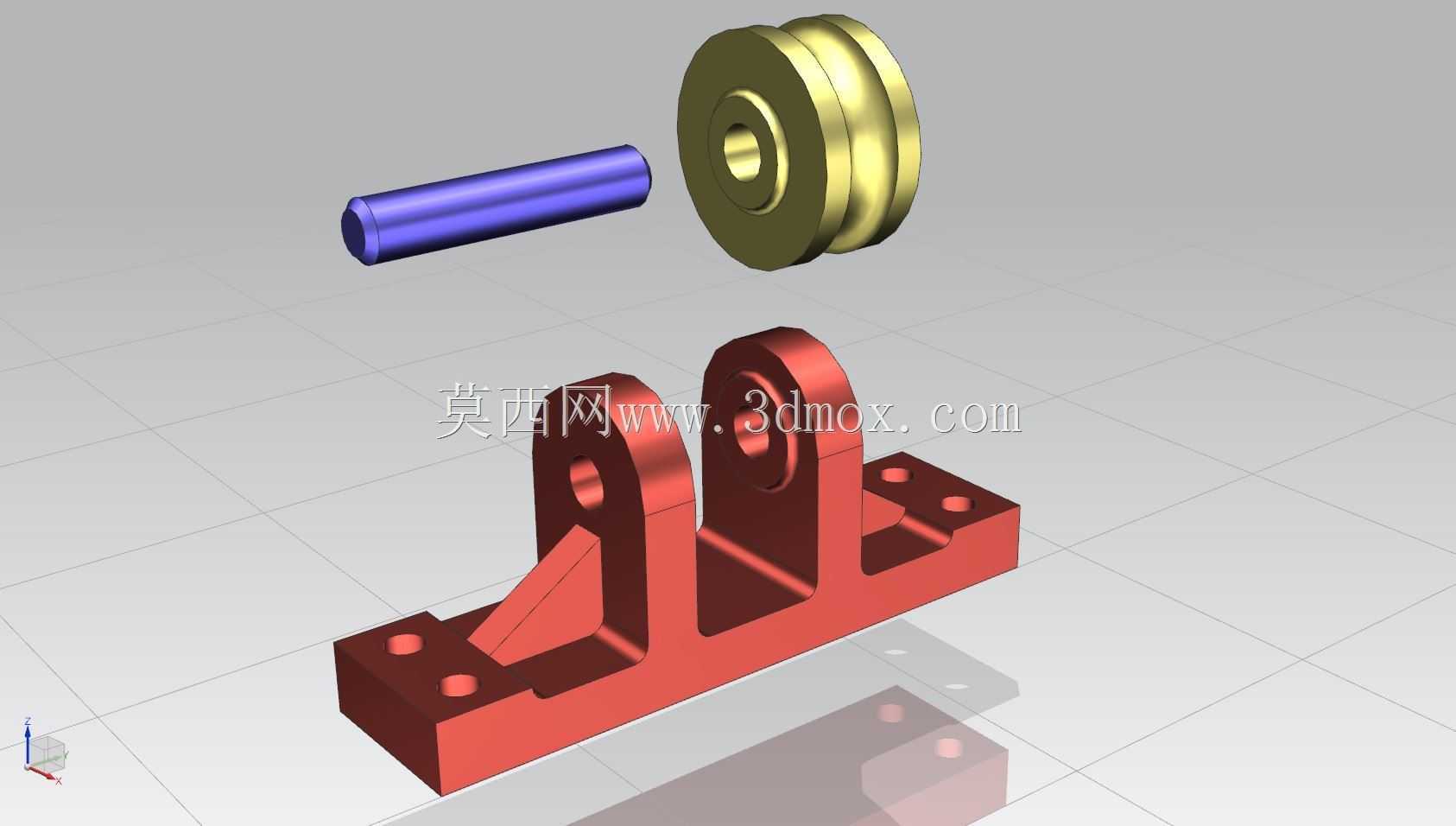

　　从结构设计逻辑来看，该构件采用分体式组装思路，底部为一体化铣削成型的安装基座，基座两侧设置对称的立式支撑耳板，耳板上加工有同轴的销轴安装孔，孔内嵌入耐磨衬套，中间的滚轮组件通过销轴穿接固定在两个耳板之间，滚轮采用多槽式结构设计，可同时容纳多根不同线径的电缆独立走线，避免多根线缆在移动过程中相互缠绕、剐蹭。基座底部设计为带安装沉孔的平板结构，四个安装孔分别布置在基座两端的延伸平台上，沉孔结构可让内六角安装螺栓的头部完全沉入孔内，避免螺栓头突出刮蹭经过的线缆表面，安装孔的孔距按照常规工业型材的安装孔间距标准设计，可直接固定在槽钢、铝型材机架或者设备的预制安装面上，不需要额外加工过渡转接板，能减少现场安装的加工工作量。在工业现场的移动设备供电、管线往复导向场景中，这类带滚轮的电缆支撑构件是避免线缆拖拽磨损、规整走线路径的核心结构件，常见于起重机供电拖缆系统、自动化生产线移动模组走线、大型阀门执行机构外接电缆防护等场景，区别于固定式的电缆扎带、线卡，这类带滚动结构的支撑件能在线缆随设备移动时将滑动摩擦转化为滚动摩擦，大幅降低线缆外护套的磨损速率，延长电缆使用寿命，减少因线缆破损导致的设备停机、漏电等安全隐患。滚轮部分的轮槽边缘做了圆弧倒钝处理，没有尖锐的棱角，避免线缆在轮槽内滑动时被切口割伤外护套，滚轮与销轴之间预留了合理的配合间隙，既保证滚轮转动灵活无卡滞，又不会因间隙过大导致滚轮晃动、线缆脱出轮槽。耳板与基座之间设置了三角形加强筋结构，筋板分别连接耳板侧面与基座上表面，能提升整个支撑座的抗侧向载荷能力，当线缆受到侧向拉扯力时，不会出现耳板变形、销轴偏移的问题，保证滚轮始终保持在正确的导向位置。

　　从安装边界来看，该支撑件的整体高度控制在常规线缆敷设的转弯半径要求范围内，不会因为支撑件过高导致线缆弯折角度超过允许值，基座的宽度尺寸适配常见的安装面宽度，不需要占用过多的设备安装空间，滚轮的外径尺寸根据常规移动设备的走线速度做了匹配，线速度在常规设备移动速度区间内时，滚轮转动平稳，不会出现转速过高导致的跳动问题。在实际选型应用中，这类支撑件需要根据敷设电缆的总外径、单根线缆的最大直径、设备往复移动的行程长度来匹配对应的轮槽数量和滚轮宽度，同时要确认安装面的螺栓孔位是否与基座的安装孔位对齐，如果是在有腐蚀介质的户外场景使用，还需要对基座表面做喷塑或者镀锌处理，滚轮部分采用耐磨尼龙或者铜质材料，避免锈蚀导致滚轮卡滞。

　　设计这类构件时，首先要核算支撑件需要承受的线缆总重量，以及设备移动时线缆带来的动态拉力，以此确定耳板的厚度、销轴的直径以及加强筋的尺寸，避免结构强度不足导致构件断裂；其次要保证两个耳板的安装孔同轴度公差控制在合理范围内，否则会导致滚轮转动卡滞，加速销轴和衬套的磨损；另外轮槽的深度要满足线缆不会在侧向力作用下脱出的要求，同时槽底的圆弧半径要大于所敷设电缆的最小允许弯曲半径，避免线缆在槽内被过度弯折损伤线芯。

　　不同于普通的固定式电缆支架，这种带滚轮的支撑结构专门针对需要相对移动的走线场景设计，能够在设备往复运动过程中持续为电缆提供平滑的导向支撑，减少线缆的拖拽阻力，降低设备移动时的负载，同时规整的走线布局也能让设备内部的管线排布更整洁，方便后期的线缆检修与更换。在装配过程中，销轴的两端需要设置轴向限位结构，避免设备运行过程中销轴窜动脱出，导致滚轮掉落失效，衬套通常采用自润滑材料，不需要定期加注润滑油，能减少后期的维护工作量，适配工业现场少维护、高可靠性的使用需求。
