Arduino涂鸦绘图移动小车结构设计

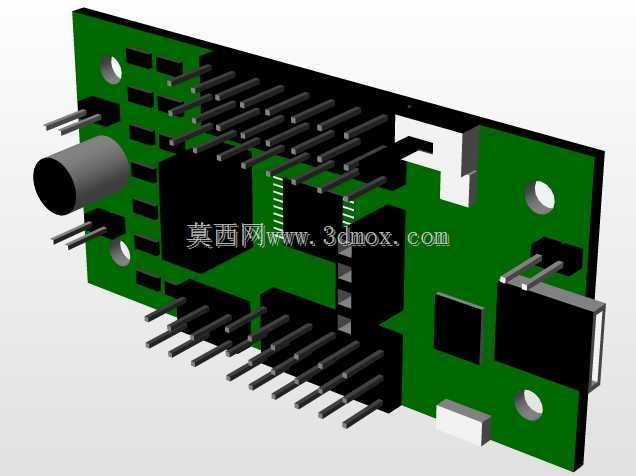

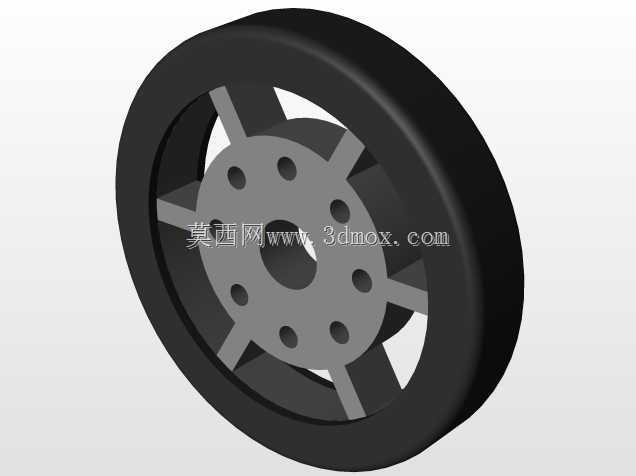

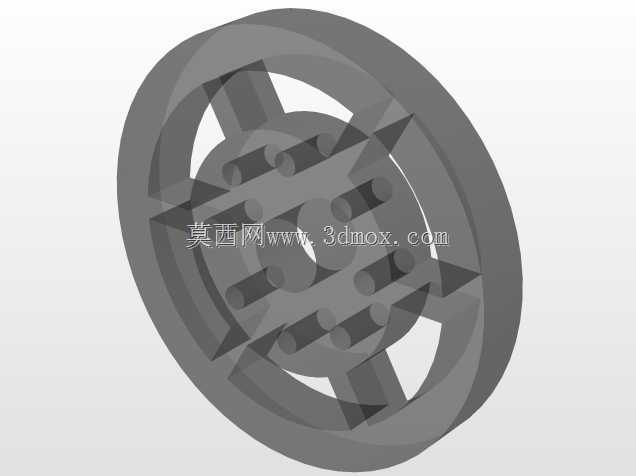

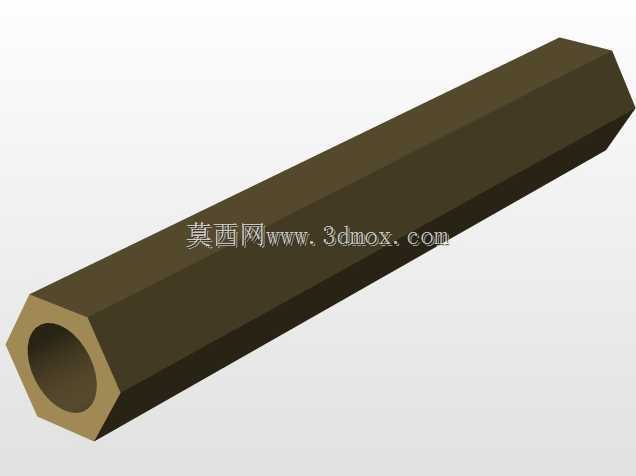

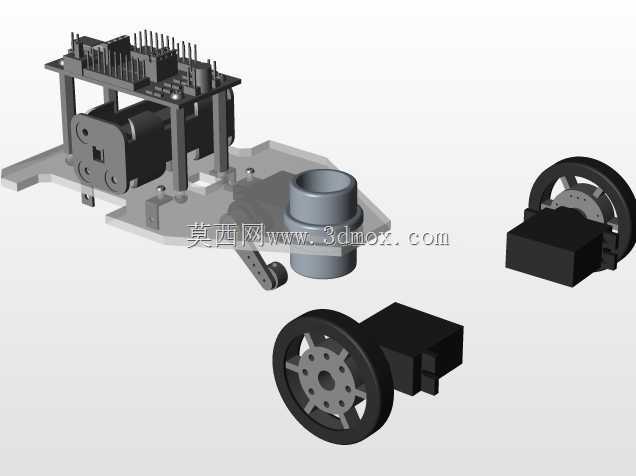

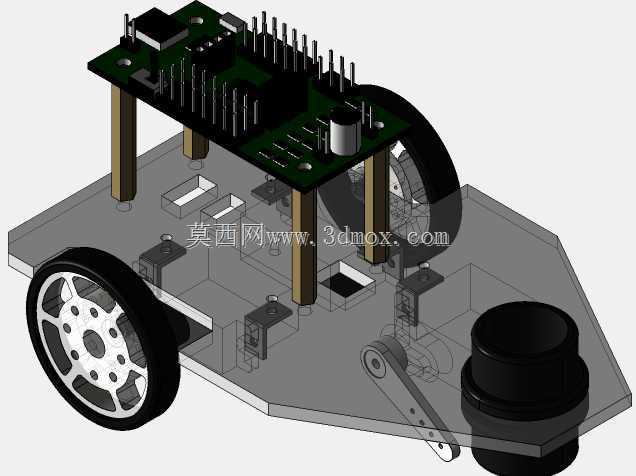

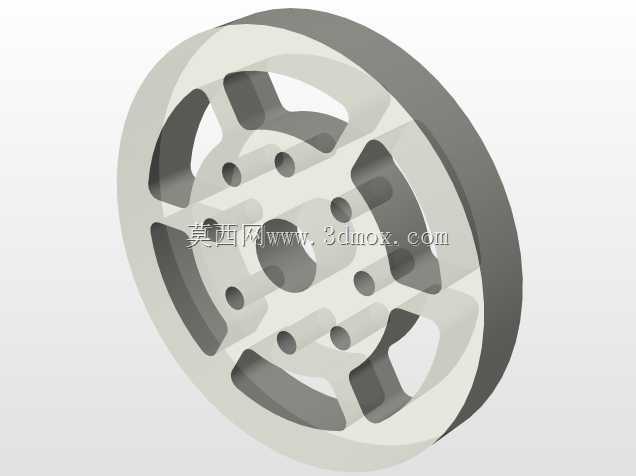

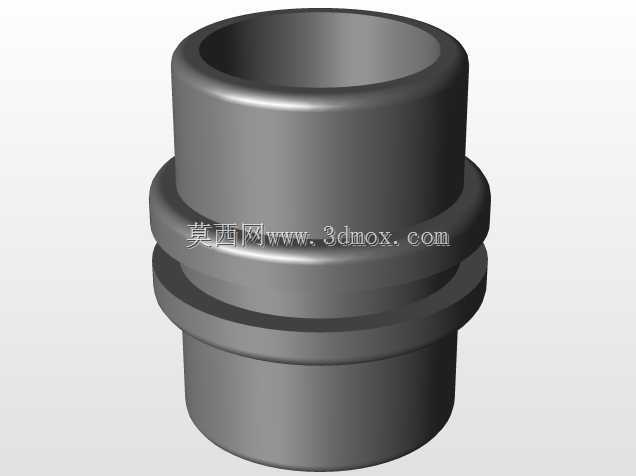

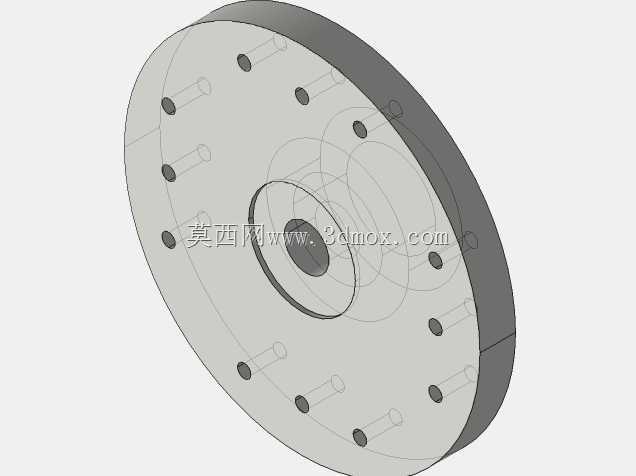

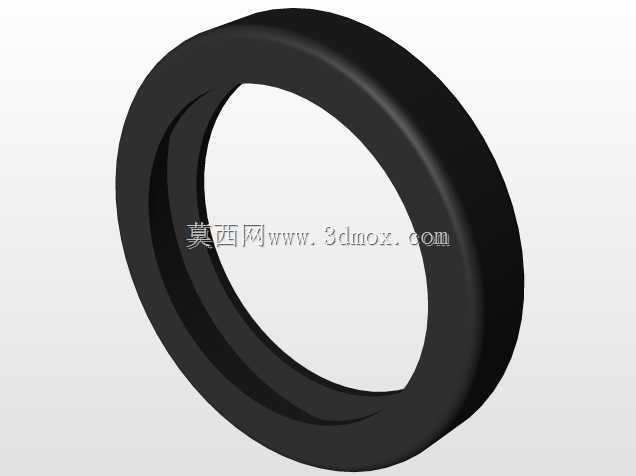

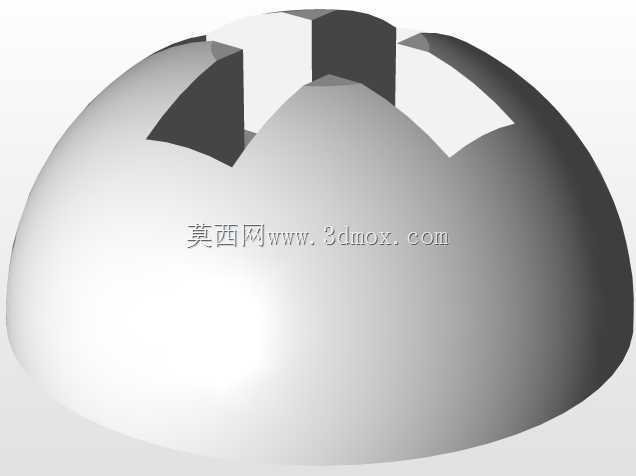

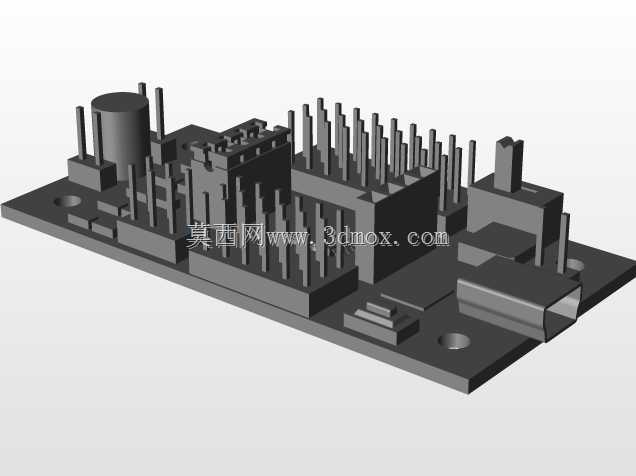

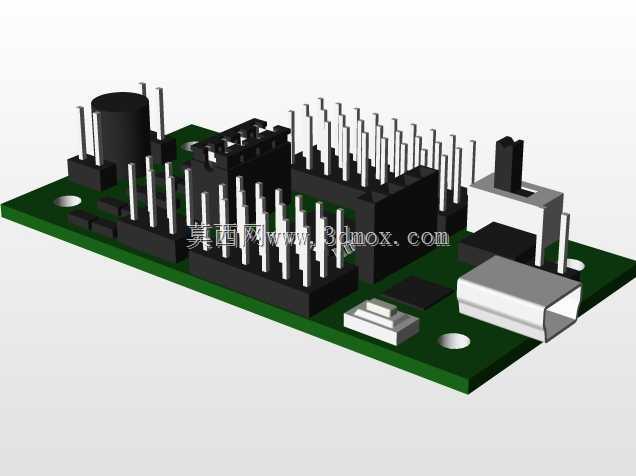

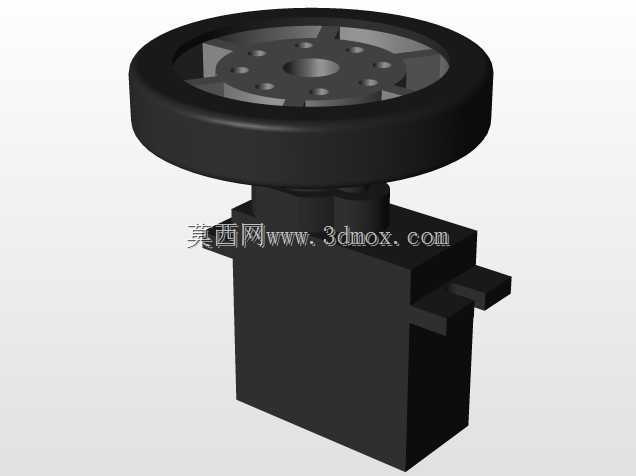

　　这款轮式移动绘图载具的结构设计，核心围绕桌面级自动绘图作业的实际需求展开，整体采用分层堆叠式的安装布局，底层为承载行走与绘图执行机构的透明亚克力底盘，中层通过等高铜柱支撑固定Arduino控制核心的扩展电路板，上下层之间预留足够的走线空间与元器件安装间隙，避免运动过程中出现线路干涉、元器件磕碰的问题。行走部分采用双轮差速驱动结构，两个主动轮分别布置在底盘中部两侧，轮毂采用镂空辐条式设计，在保证结构强度的前提下尽可能降低转动惯量，提升小车启停与转向的响应速度，底盘尾部设置一个万向支撑轮，形成三点支撑的稳定行走结构，保证小车在平整桌面移动时不会出现侧倾、卡滞的问题。

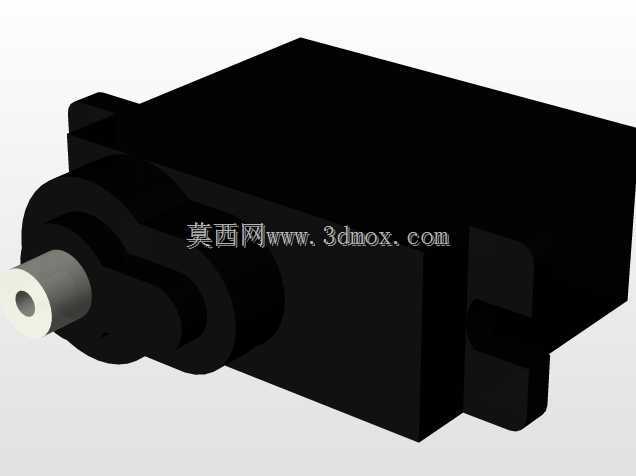

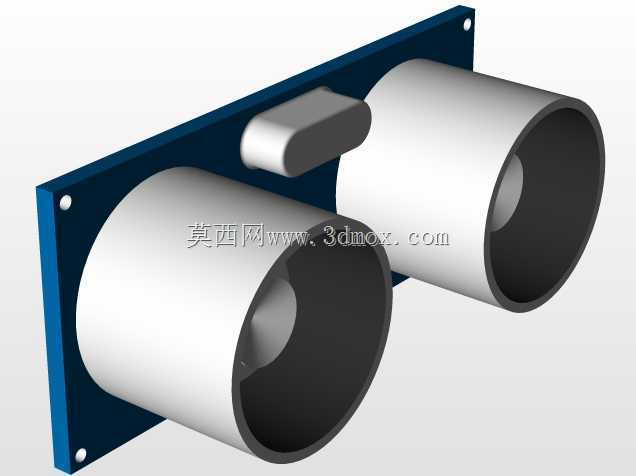

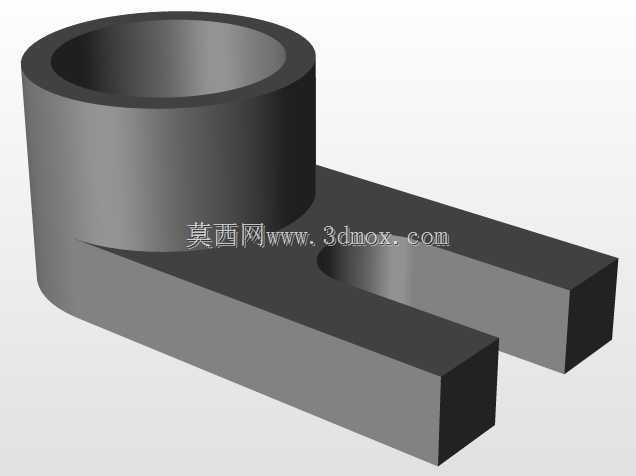

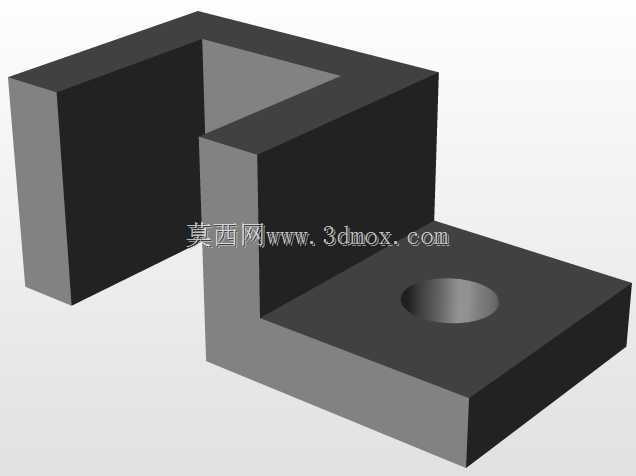

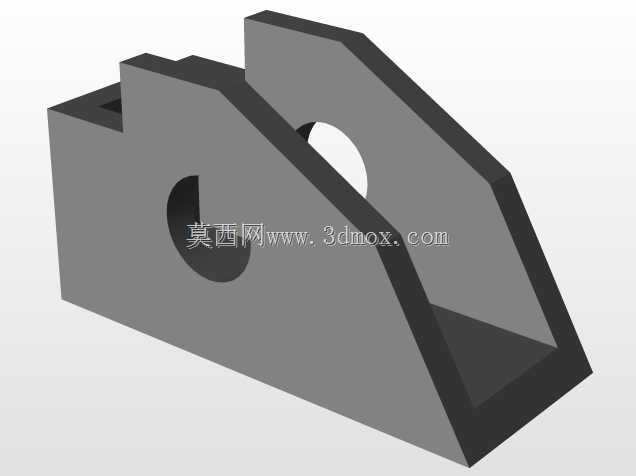

　　绘图执行端布置在底盘前端位置，采用笔夹式固定结构，可适配常规直径的绘图笔具，执行机构通过连杆结构与舵机输出端连接，可实现绘图笔的抬升与落下动作，配合行走轮的差速运动，即可完成预设轨迹的绘制作业。从安装边界来看，整体底盘采用前窄后宽的切角造型，前端收窄的设计可以减少绘图过程中底盘对绘图区域的遮挡，方便操作人员实时观察绘图轨迹，同时也能缩小小车转向时的回转半径，在有限的桌面作业空间内完成更复杂的轨迹绘制。控制板的安装位置充分考虑了接线便利性，所有引脚接口均朝向底盘外侧布置，方便外接传感器、电源模块等扩展部件，铜柱支撑的高度经过精确计算，既保证下层执行机构的舵机、电池等部件有足够的安装空间，也不会让整体重心过高影响行走稳定性。

　　在实际应用场景中，这类结构既可以作为创客教育领域的教学实训载体，帮助学习者理解差速运动控制、机械结构装配、嵌入式编程的相关知识，也可以经过参数调整后应用在小型桌面标记、简易PCB线路绘制等轻量作业场景中。设计过程中对各个运动部件的运动间隙做了充分校核，主动轮与底盘侧板之间预留了足够的转动间隙，不会出现轮体摩擦底盘的问题，绘图笔的抬升行程经过反复验证，落下时笔尖刚好接触作业平面，抬升后距离作业平面有足够高度，移动过程中不会出现笔尖蹭花已绘制图案的情况。

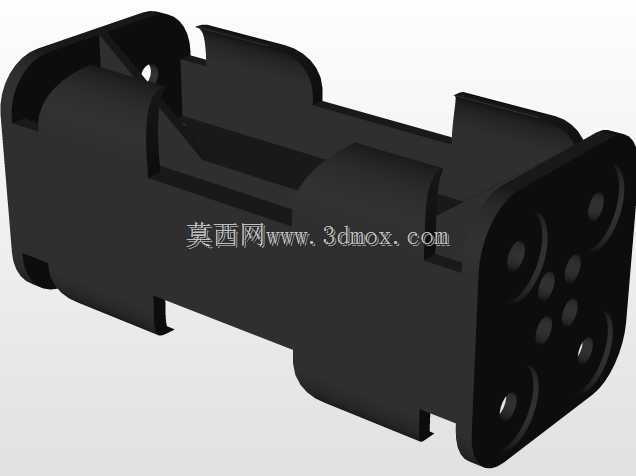

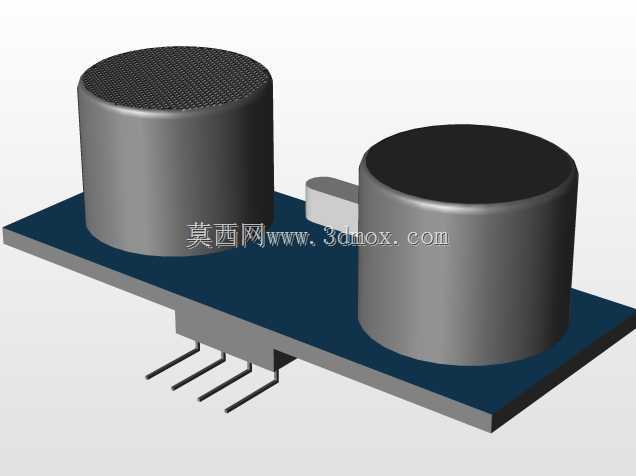

　　底盘上的各个安装孔位均采用标准化设计，铜柱安装孔、舵机固定孔、轮轴安装孔的位置公差控制在合理范围内，既方便加工制作，也能保证装配后各个运动部件的同轴度符合要求，减少运动过程中的卡顿与磨损。电池模块的安装位置布置在底盘中部靠后的位置，刚好平衡前端绘图机构的重量，让整车重心落在两个主动轮的支撑范围内，保证行走过程中抓地力足够，不会出现驱动轮打滑的问题。整体结构没有采用复杂的定制化零部件，大部分结构件都可以通过常规的板材切割、标准件采购完成制作，装配流程简单，维护更换部件也十分方便，适合作为开源硬件项目的结构参考，也可以根据实际使用需求扩展加装巡线传感器、蓝牙模块等部件，实现自动巡线绘图、远程控制绘图等扩展功能。
