变形金刚汽车人立体标识造型结构

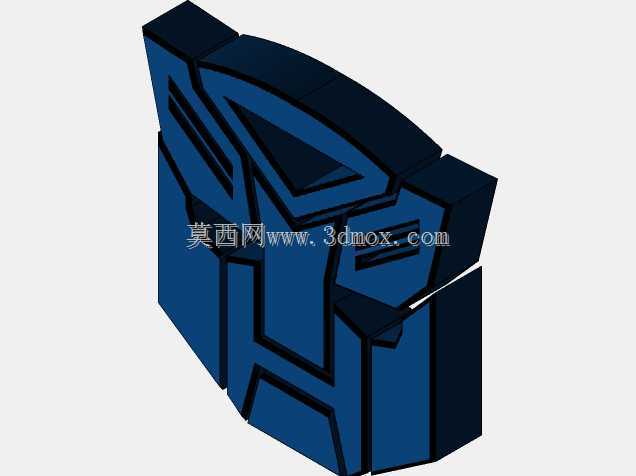

做这类立体标识结构的时候，最先要考虑的不是外观还原度，而是实际安装场景的适配边界——毕竟这类标识常被用在设备外壳装饰、文创周边摆件、主题展陈道具上，不同场景对安装固定方式、厚度公差、边角处理的要求差异极大。从结构上看，这款汽车人徽标采用整体式块状立体结构，没有拆分的拼接缝隙，避免了后期安装时的对位误差，所有棱角处都做了微小的倒角处理，既还原了IP形象本身的硬朗机械线条感，又能避免安装、搬运过程中锐边划伤的问题。

设计思路上，没有采用平面浮雕的薄型结构，而是做了等比例拉伸的厚壁实体，整体厚度控制在标识最大宽度的六分之一左右，这个比例既能保证侧视角度下的立体视觉效果，又不会因为过厚导致安装后突出距离过大，适配墙面、设备平面、展示台等多种安装基面的固定需求。标识表面的线条凹槽深度统一控制在2mm，既保证了视觉上的线条层次感，又不会因为凹槽过深积攒灰尘，降低后期清洁维护的难度，凹槽的转角全部采用R0.5的圆角过渡，加工时不管是采用CNC铣削、3D打印还是注塑成型，都能避免应力集中导致的边角崩缺问题。

从实际应用场景来说，这类立体标识如果用于工业设备主题定制装饰，背部可以预留沉头螺丝孔或者背胶安装位，沉孔的深度要保证螺丝安装后不突出标识背面，确保安装后与基面完全贴合，不会出现翘边问题；如果用于文创摆件生产，底部可以预留配重块安装腔，放置铸铁配重块后提升整体放置的稳定性，避免轻微触碰就倾倒的问题。外形轮廓上严格还原汽车人徽标的经典比例，左右对称度控制在0.1mm以内，避免出现视觉上的歪斜感，所有外轮廓的折线角度都和原版形象保持一致，没有做随意的比例调整，保证IP形象的识别度。

结构强度方面，整体采用等壁厚设计，壁厚均匀控制在3mm以上，不管是采用塑料注塑、金属铣削还是树脂3D打印工艺，都不会出现壁厚不均导致的缩印、变形问题，标识内部没有多余的镂空结构，既提升了整体结构强度，又降低了加工时的工艺难度，不需要额外做支撑结构就能完成生产。安装边界上，标识的最大外轮廓尺寸可以根据实际使用场景等比例缩放，缩放时所有的凹槽深度、倒角尺寸、壁厚都要按同比例调整，避免缩放后出现结构过薄容易断裂、或者凹槽过浅失去层次感的问题。如果是用于户外场景安装，还可以在标识顶部边缘做微小的倾斜导水面，避免雨天积水残留，提升户外使用的耐候性。

在做三维建模的时候，要优先把对称中心基准面找准，先绘制一半的轮廓草图再镜像生成整体，能有效保证左右对称度，所有的拉伸特征要保持拔模方向一致，如果后续需要开模量产，拔模斜度控制在1度即可，不会影响外观的线条锐利度。标识的背部安装位要根据实际安装基面的材质调整，比如安装在金属设备外壳上可以采用强磁背胶或者螺丝固定，安装在木质展墙上面可以采用挂扣结构，不同的固定方式对应的背部结构预留要在建模阶段就考虑到位，避免后期改模调整的麻烦。另外，标识的边角处理要区分视觉面和安装面，视觉面的倒角要小，保持硬朗的机械感，安装面的边缘可以做稍大的倒角，避免安装时刮伤基面的漆面。
