嵌套镂空式金属立方结构件设计

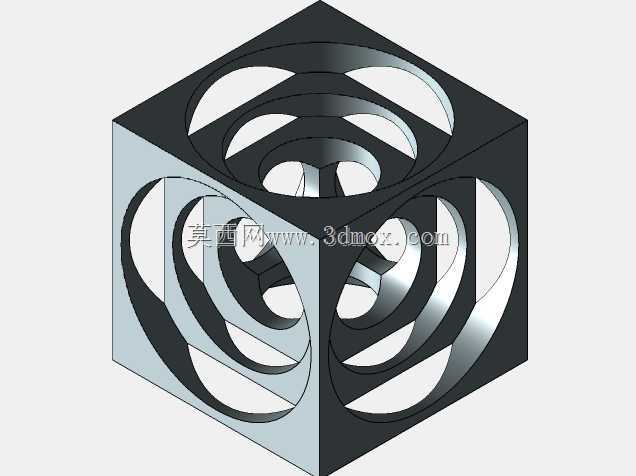

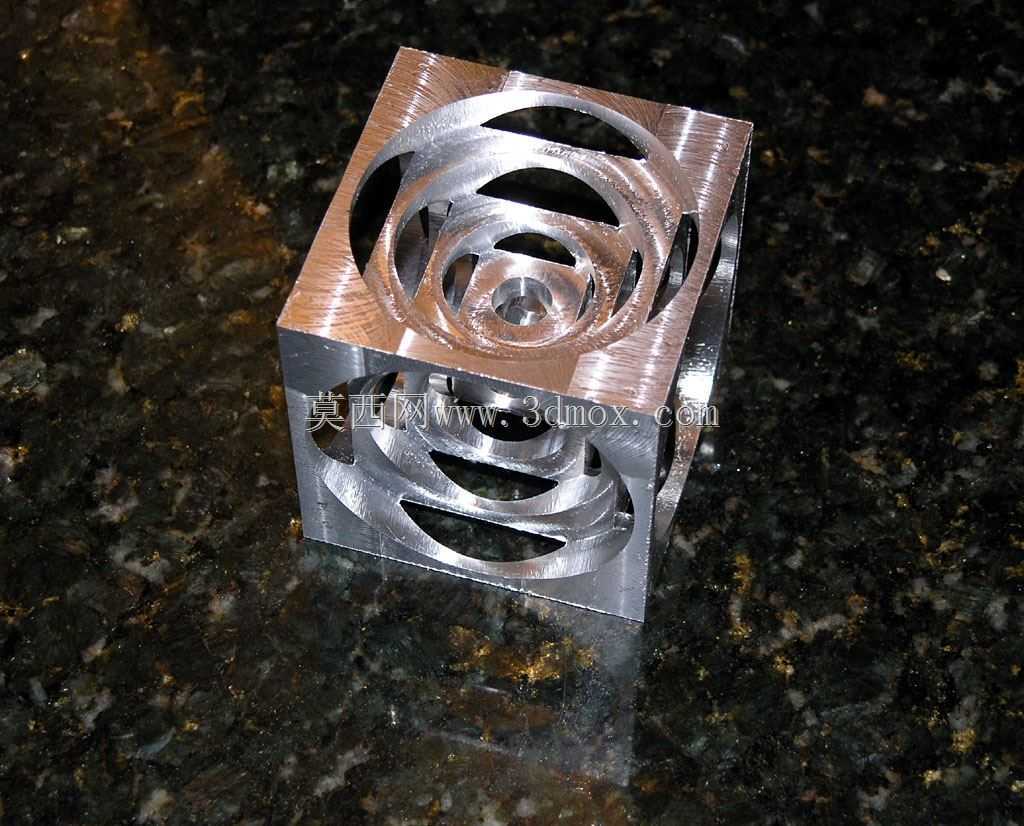

　　该嵌套镂空立方结构件，最初的设计出发点是验证五轴联动加工中心对复杂内腔嵌套结构的加工可达性，同时也可作为精密机加工工艺展示样件、流体流道模拟演示载体或是高端机械工艺陈列摆件使用。从实际加工落地的角度看，整个构件以正六面体为基础外轮廓，六个面均开设同轴圆形通腔，通腔向内逐层嵌套同心环形结构，最内层保留中心定位凸台，所有环形结构之间通过径向连接筋实现刚性固定，没有多余的冗余结构。设计阶段首先要确定外立方体的基准边长，所有面的圆形通腔直径需保持一致，且圆心严格对应立方体各面的几何中心，保证六个方向的结构完全对称，避免加工过程中因重心偏移导致的夹持震颤。嵌套层级的环带厚度需要根据所选加工材料的刚性做匹配，若采用6061铝合金加工，环带最小壁厚可控制在1.5mm左右，若采用304不锈钢则需要将壁厚提升至2mm以上，防止加工过程中薄壁振刀导致的尺寸超差，同时也能避免成品在日常拿取过程中出现受力变形。每层环带之间的连接筋采用均匀三筋或四筋布局，筋宽与对应环带壁厚保持一致，连接位置做R0.5的圆角过渡，减少应力集中点，避免在切削加工或者后续使用过程中出现应力开裂。

　　从应用场景来看，这类结构除了作为机加工能力展示样件外，调整环带间隙与通腔直径后，也可嵌入到流体管路中作为静态混合单元使用，流体从六个方向的通腔进入后，会在多层嵌套环带的导流作用下不断分割、转向、混合，无需额外动力即可实现多股流体的均匀混合，相比传统的螺旋式静态混合芯，该结构的对称设计可以适配多方向进液的管路布局，安装时无需刻意调整角度，对安装空间的适配性更强。如果作为工艺陈列件使用，外表面可以做镜面抛光或者阳极氧化处理，嵌套的内层结构在光线照射下会形成层层递进的视觉效果，能直观展现精密机加工的工艺水平。

　　设计过程中需要重点考虑加工工艺的可行性，由于是全贯通的镂空结构，加工时不能采用常规的三面夹持方案，需要定制专用的软爪夹具，先完成立方体六个面的基准面加工，保证各面的垂直度与平面度公差控制在0.02mm以内，再依次从六个面进刀铣削内腔结构，每层环带的加工需要遵循从外到内的走刀顺序，采用小切深、高进给的铣削参数，减少薄壁结构的让刀量。安装边界方面，该构件如果作为混合单元使用，外立方体的边长需要与所适配的管路通径保持匹配，外表面可加装密封圈槽，直接嵌入到方形管路的连接法兰之间，无需额外的固定结构，依靠法兰的夹紧力即可实现密封固定；如果作为展示摆件，则可以在底部的中心凸台位置加工M3的螺纹孔，搭配金属底座实现固定摆放。

　　结构的受力层面，由于六个方向完全对称，无论是轴向还是径向受力，载荷都能通过连接筋均匀分散到各层环带结构上，整体的抗挤压能力优于同重量的实心立方结构，在需要轻量化同时保留一定结构强度的特殊安装场景下，也可作为支撑间隔件使用，镂空的结构还能减轻整体重量，同时预留出走线或者流体通过的空间。设计时还需要注意各层环带的同轴度公差，从外到内的所有环形结构的同轴度需要控制在0.03mm以内，否则会出现某一侧环带壁厚不均的问题，不仅影响视觉效果，还会导致整体结构的刚性失衡，在受力时容易从薄壁位置断裂。所有的锐边都需要做0.2mm的倒角处理，既可以去除加工产生的毛刺，也能避免安装使用过程中划伤操作人员。
