仿生蛇形结构仿真力学分析模型

　　做结构仿真这些年，接触过不少仿生类的力学分析项目，这类蛇形结构的仿真模型，核心是还原柔性蜿蜒形态下的应力分布与形变规律，和常规刚性零部件的分析逻辑差异很大。从模型的网格划分来看，整体采用了均匀的实体网格铺陈，网格密度匹配蛇形躯体的曲率变化，在躯体弯折的拐点区域做了局部网格加密，避免大曲率位置出现应力计算失真的问题，这类网格处理方式，和做管路柔性形变、线缆拖拽仿真的网格逻辑有共通之处，但因为要模拟生物组织的非线性形变特性，材料参数的赋值要兼顾柔性与一定的结构刚度，不能完全套用橡胶类软质材料的参数，也不能用刚性金属的参数。

　　从应用场景来说，这类蛇形结构的仿真成果，最先落地的是工业内窥镜的蛇形探头设计、管道检测机器人的行走机构研发，还有救援场景下的蛇形搜救机器人结构验证——这类设备需要在狭窄、非结构化的空间内穿行，躯体的弯折角度、不同姿态下的结构应力上限，直接决定了设备的使用寿命和运动灵活性。做这类结构设计的时候，首先要明确不同姿态下的边界约束条件：比如蛇头位置作为动作输出端，要预留传感器、执行元件的安装空间，这部分的结构刚度要比躯体段高，避免动作执行时出现过量形变影响探测精度；躯体段的每一节衔接位置，要模拟生物蛇的肌肉牵拉受力特性，在仿真中对应不同的载荷施加方向，计算蜿蜒、直行、抬头攻击这类典型姿态下，各段躯体的位移量与应力集中点。

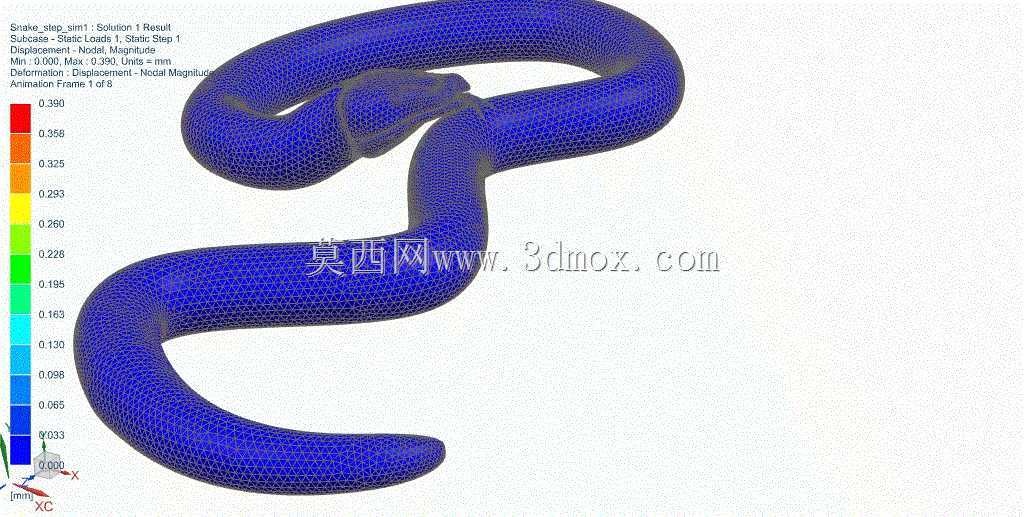

　　从模型呈现的蛇袭击姿态来看，这个姿态属于大曲率弯折工况，是蛇形结构受力最恶劣的工况之一：前半段躯体抬起形成攻击姿态时，支撑段的躯体要承受抬起部分的弯矩，弯折拐点位置的应力值会达到平直状态的数倍，仿真中左侧的色阶标尺也对应了这一规律，弯折区域的位移量从0到0.39mm梯度分布，能够直观看到不同位置的形变差值，这部分数据可以直接用来指导蛇形机构的节段刚度匹配——比如应力集中的弯折段，可以选用强度稍高的柔性材料，或者在节段衔接处增加局部加强结构，避免反复弯折出现疲劳断裂。在实际的产品落地中，这类仿真模型输出的形变数据，还能用来匹配驱动元件的选型：比如每一节关节的舵机扭矩，要大于对应姿态下该位置的阻力矩，否则会出现动作卡顿、无法达到设计弯折角度的问题；同时，躯体的外形尺寸要匹配应用场景的通过性要求，比如用于工业管道检测的蛇形机器人，整体外径要小于待检测管道的最小内径，躯体的最小弯折半径要能通过管道的弯头位置，这些参数都可以通过仿真中的姿态调整提前验证，不需要反复制作物理样机测试，能大幅缩短研发周期。和常规的阀门、工装类刚性零件仿真不同，这类仿生柔性结构的仿真，要重点关注大形变下的网格畸变问题，这个模型在网格划分时就考虑了大形变的计算需求，网格单元的长宽比控制在合理区间，即使在最大弯折角度下，也不会出现单元负体积导致的计算不收敛问题。另外，蛇形结构的表面是连续的曲面过渡，没有尖锐的棱角，这种外形设计一方面是还原生物形态，另一方面在实际应用中，连续曲面可以减少穿行时的卡顿，避免和管道内壁、废墟缝隙的凸起发生勾挂，提升复杂环境下的通过能力。

　　在做安装边界的校核时，要考虑蛇形结构的收纳空间：比如收纳状态下躯体是盘绕形态，盘绕的最小半径不能超过收纳舱的内部尺寸，同时盘绕状态下的结构内应力要控制在材料的许用应力范围内，避免长期盘绕存放出现塑性形变，导致伸直后无法恢复原有形态。很多初次接触仿生蛇形结构设计的工程师，容易忽略不同姿态下的重心偏移问题，比如这个袭击姿态下，整体重心会向前段抬起部分偏移，如果支撑段的摩擦力不足，就会出现整机倾覆的问题，在仿真中可以同步加载重力载荷，计算不同姿态下的支撑反力分布，用来指导支撑段的表面纹理设计、配重块的位置布置，确保各个动作姿态下的结构稳定性。
