户外立式鸡翅烧烤支撑托架结构

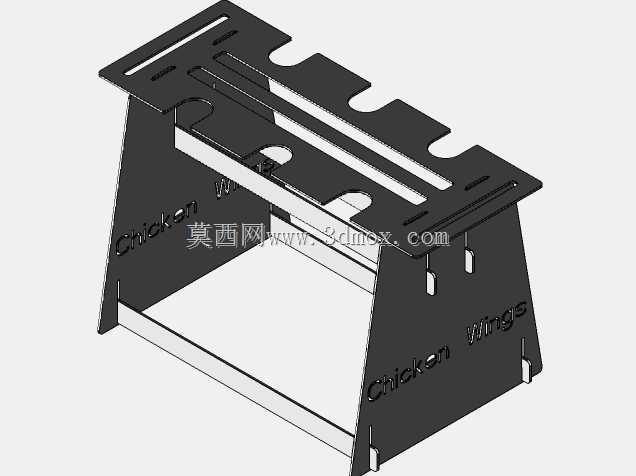

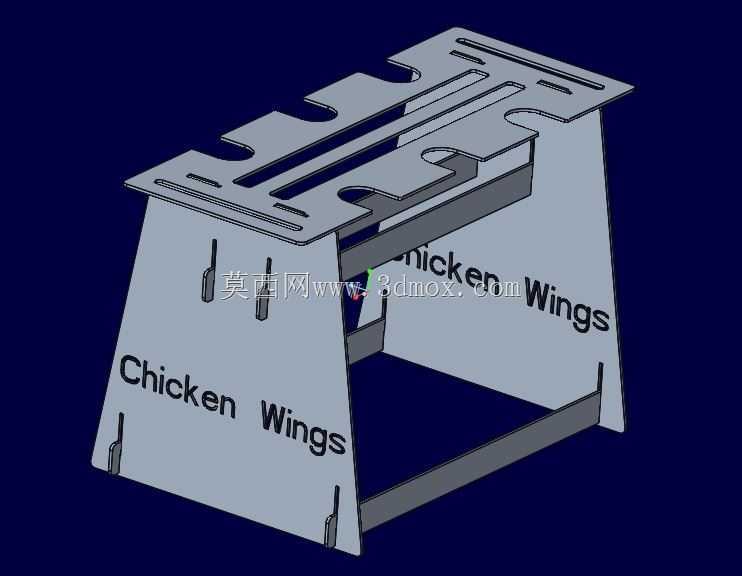

这款立式鸡翅烧烤托架，主要面向户外露营、庭院烧烤、流动烧烤摊这类需要批量烤制翅类食材的场景设计，解决传统平铺烤制时鸡翅受热不均、翻面繁琐、单炉承载量不足的实际问题。从结构设计逻辑来看，整体采用无紧固件的钣金折弯互锁结构，所有部件均为平板激光切割下料后，通过折弯成型的卡舌与卡槽完成拼接，无需焊接、螺丝或铆钉连接，用户拿到平板件后可徒手完成组装，拆解后为整叠平板，收纳厚度不超过20毫米，能够轻松放入露营背包、车载储物格的缝隙中，完全适配户外装备轻量化、易收纳的使用需求。

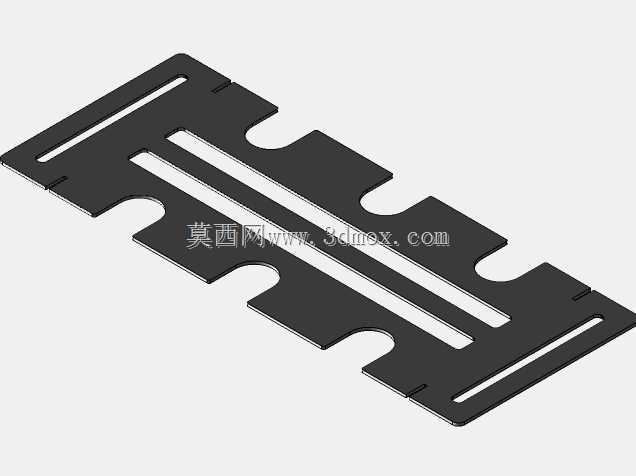

功能层面，顶部托架板开设多组带定位卡口的插槽，卡口宽度适配常规鸡翅中、翅根的中部骨径，能够将鸡翅以竖直姿态固定，相邻插槽的间距控制在18毫米，既避免食材贴靠导致的局部受热不足，也能让烤制过程中析出的油脂顺着竖直的食材表面向下滴落，不会积存在食材接触面上，减少焦糊风险的同时，也降低了油烟产生量。两侧的支撑板采用梯形折弯结构，底部向外延伸出支撑翻边，翻边宽度为15毫米，放置在常规烧烤托盘、炉架上时能够形成足够的支撑摩擦力，无需额外固定即可保持稳定，即使在户外略有不平的露营桌面上，也不会出现侧翻问题。支撑板上预留的长条形观察槽，能够让使用者从侧面观察鸡翅靠近热源一侧的烤制状态，无需逐个拿起食材翻面判断熟度，减少操作过程中的热量流失。

从安装边界与尺寸适配来看，整体架体的底部支撑跨度为220毫米，深度为160毫米，能够适配市面上绝大多数直径30厘米以内的圆形烧烤炉、长宽250*200毫米以上的方形燃气烤架托盘，架体总高度为180毫米，顶部托架距离底部支撑面的高度为150毫米，这个高度刚好让竖直固定的鸡翅下端距离炭面或燃气燃烧器表面保持80-100毫米的最佳烤制距离，既不会因为距离过近导致表皮烤焦内部未熟，也不会因为距离过远延长烤制时间浪费燃料。所有钣金件的边缘均设计了R2的圆角折弯，没有裸露的锐边，组装和使用过程中不会划伤手部，板材厚度选用1.2毫米的冷轧钢板，兼顾结构强度与轻量化要求，整体组装完成后的重量不超过400克，长期高温使用下也不会出现结构变形。

设计过程中特意规避了复杂的曲面结构，所有部件均为二维平面下料后折弯成型，加工时无需开模，仅需激光切割加数控折弯即可完成生产，加工成本低，适合小批量定制或批量量产。架体侧面预留的标识区域，可根据使用需求丝印品牌标识或使用提示，不会影响结构强度。这种立式排布的结构相比传统平铺烤网，同等占地面积下的鸡翅承载量提升了60%以上，能够同时固定12支常规尺寸的鸡翅，适合3-5人的小型户外聚会使用，烤制过程中仅需在烤制中期将整架提起翻面一次，即可完成整架鸡翅的均匀烤制，大幅降低烧烤操作的繁琐程度，也减少了手持夹子反复翻面导致的食材破损问题。
