户外便携折叠式板材烧烤架结构设计

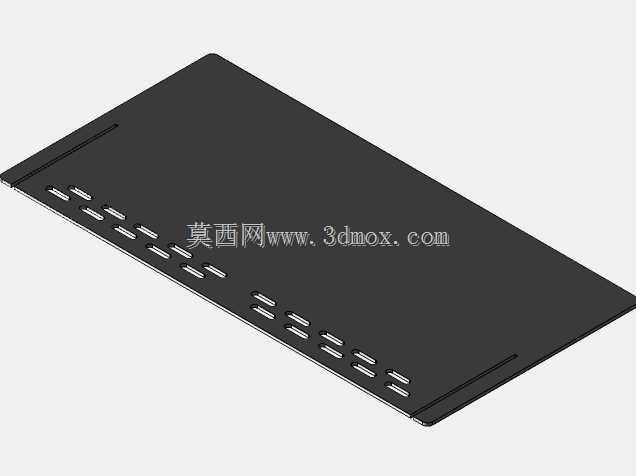

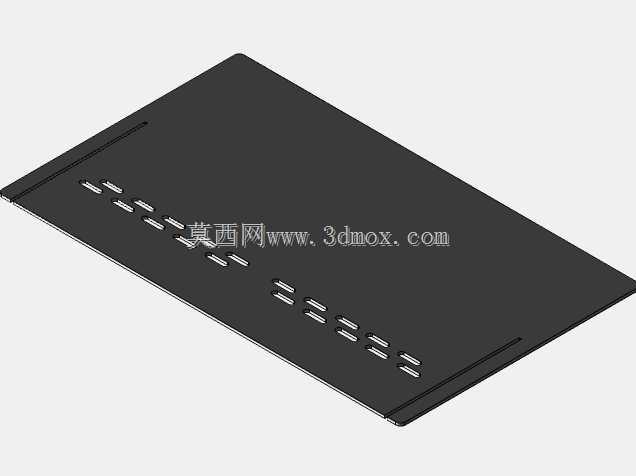

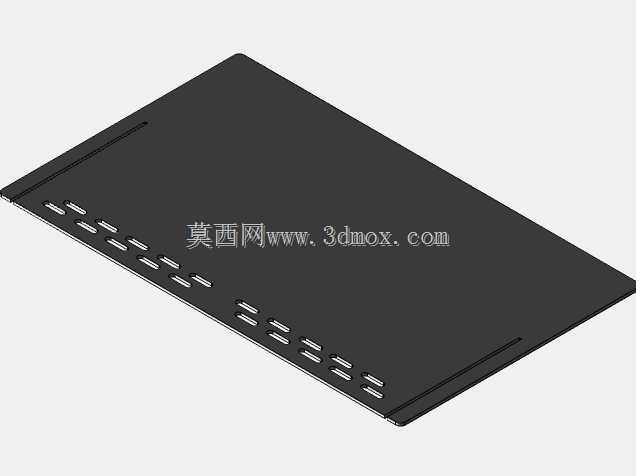

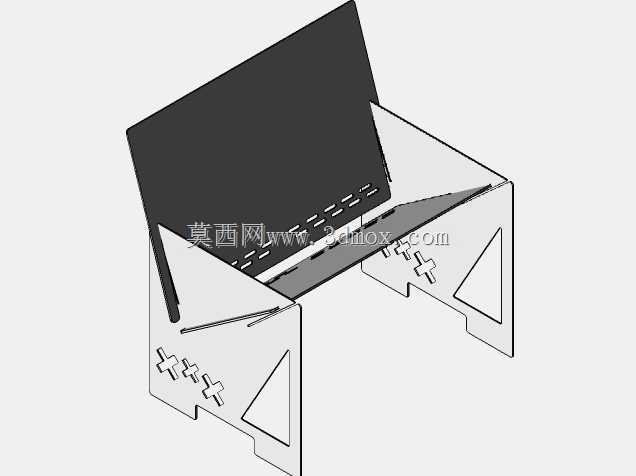

　　这款折叠烤架的设计初衷，是面向户外轻量化出行场景下的炊事需求，解决传统一体式烤架携带不便、收纳占空间的痛点，适配单人或小群体短途露营、丛林穿越、野外作业时的烧烤烹饪使用。整体采用1.5mm厚度的板材一体裁切弯折成型，没有额外的焊接连接件，所有支撑结构均通过板材自身的卡扣结构实现锁止固定，组装时无需额外工具，仅靠手动弯折卡合即可完成架设，收纳时可将两侧支撑腿向内翻折、烤架面板与背部挡风板贴合收平，整体呈扁平片状，可轻松塞入背包侧袋或露营装备的缝隙中，不会占用过多收纳空间。

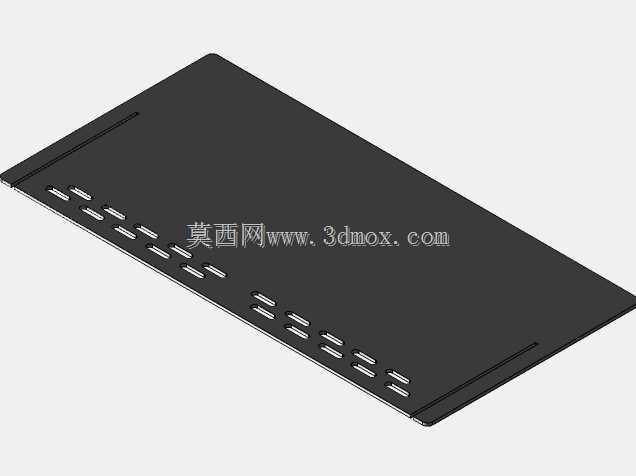

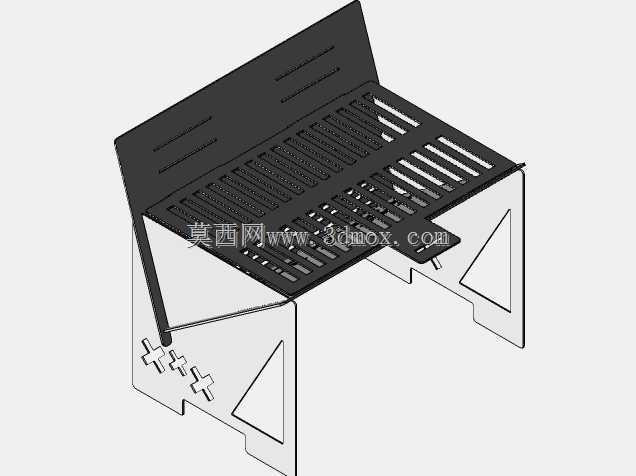

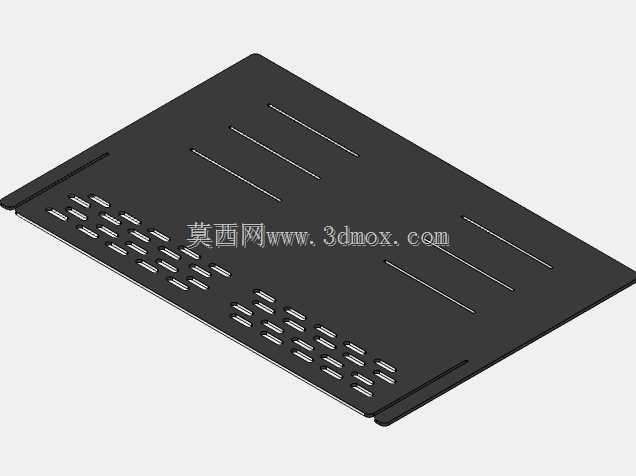

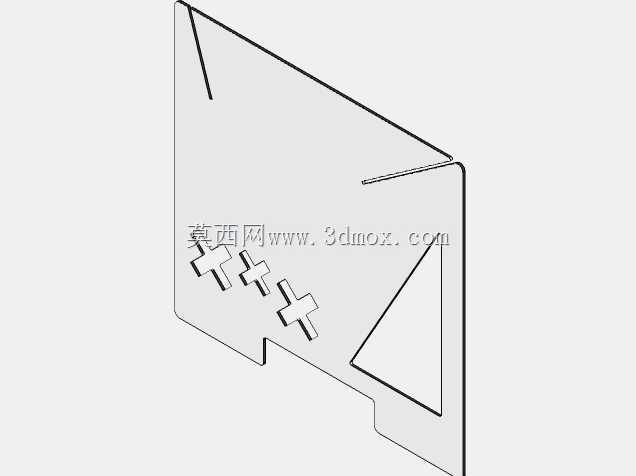

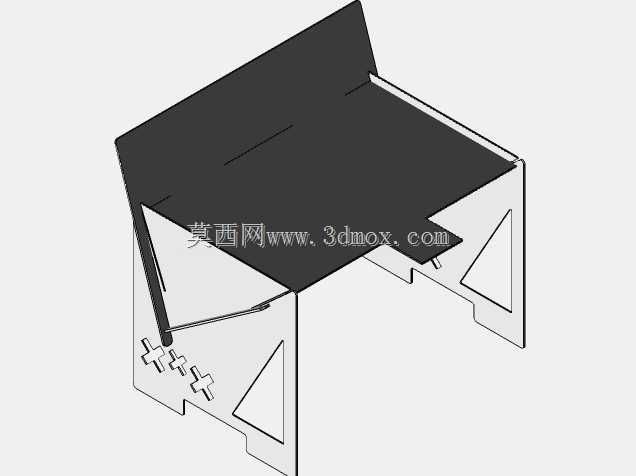

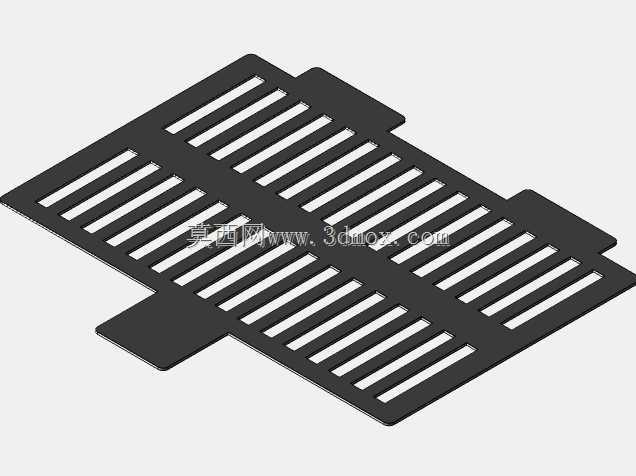

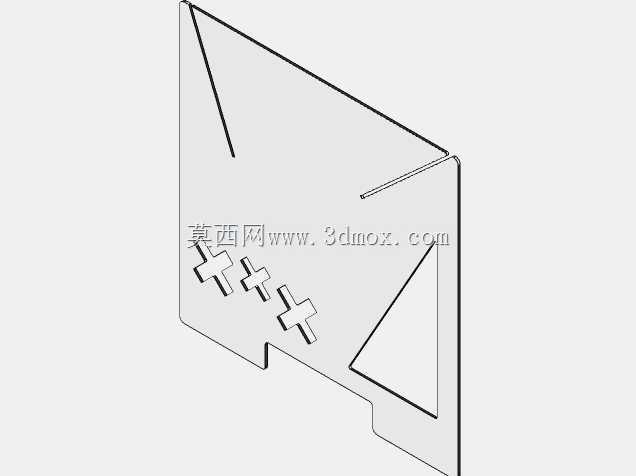

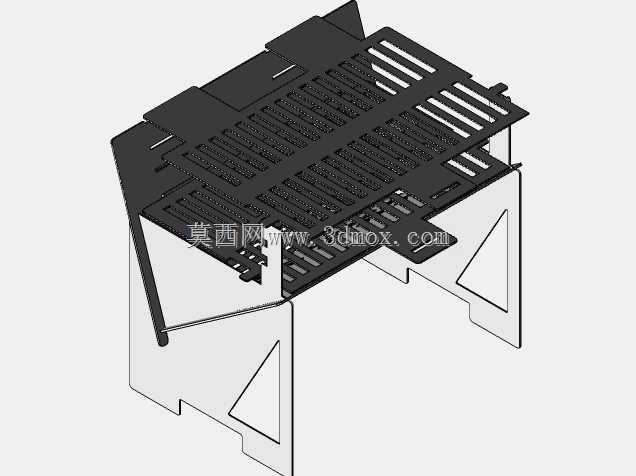

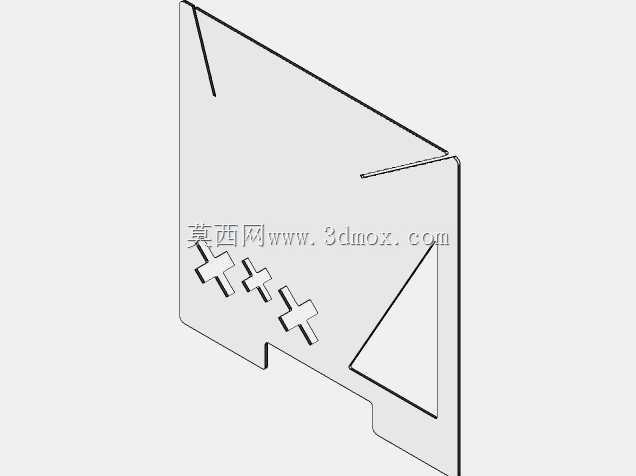

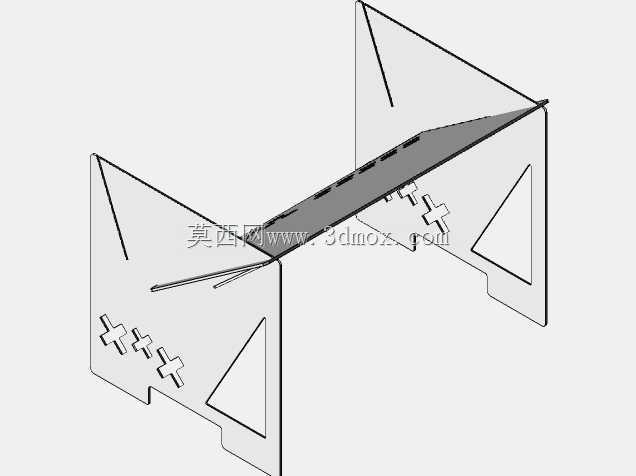

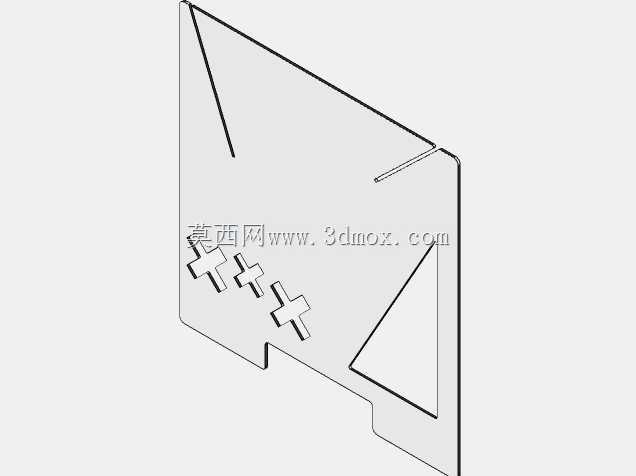

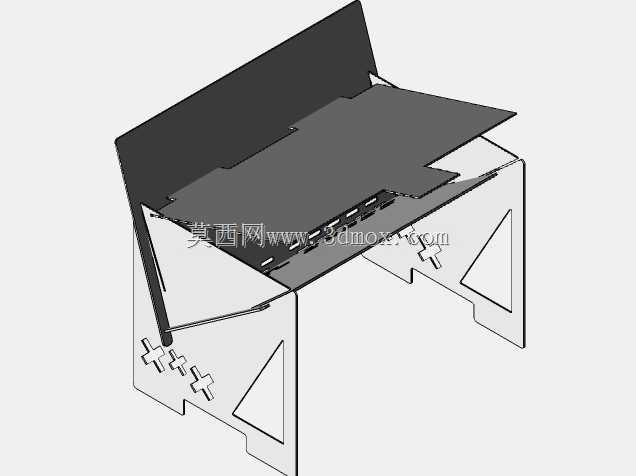

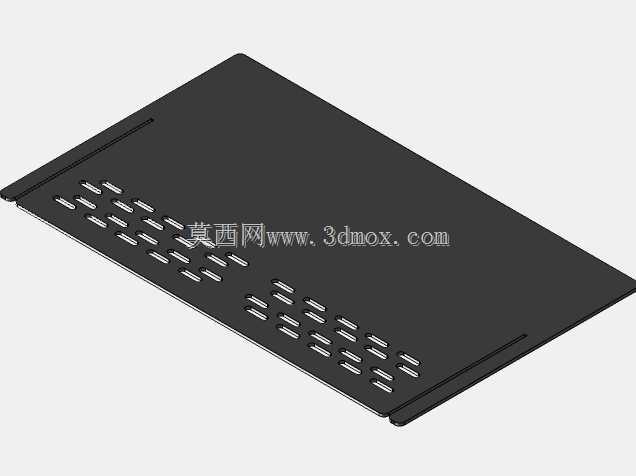

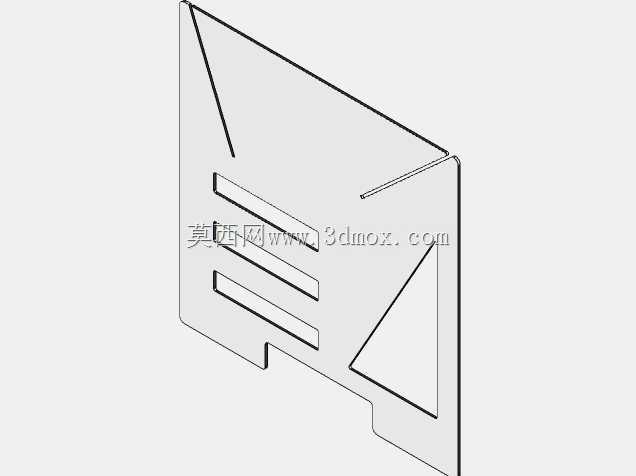

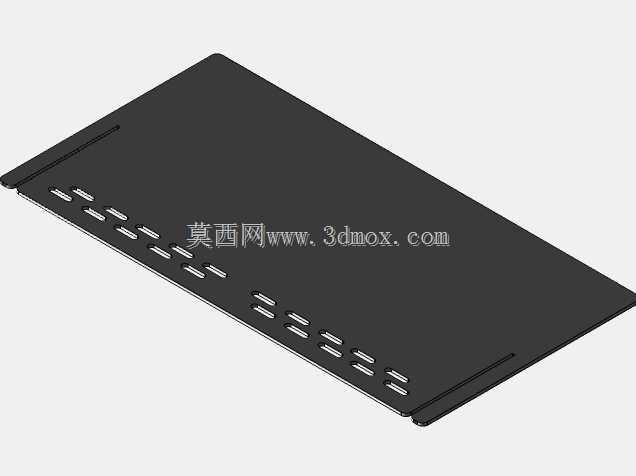

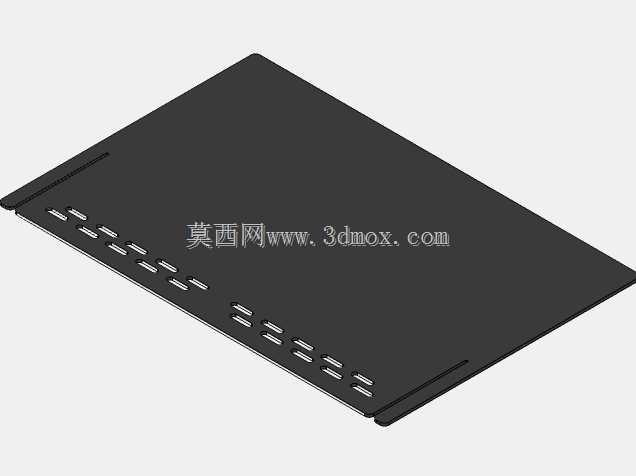

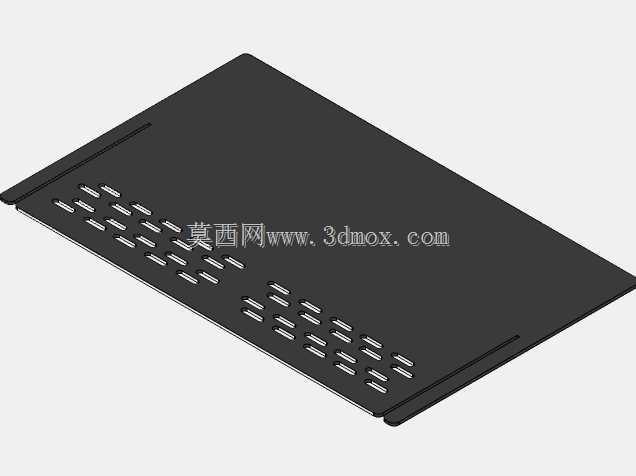

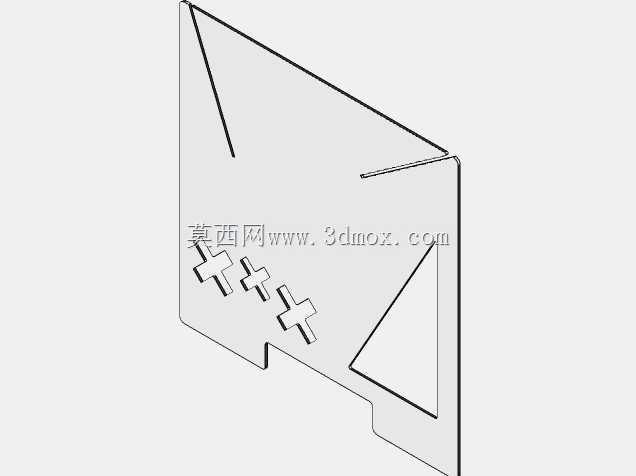

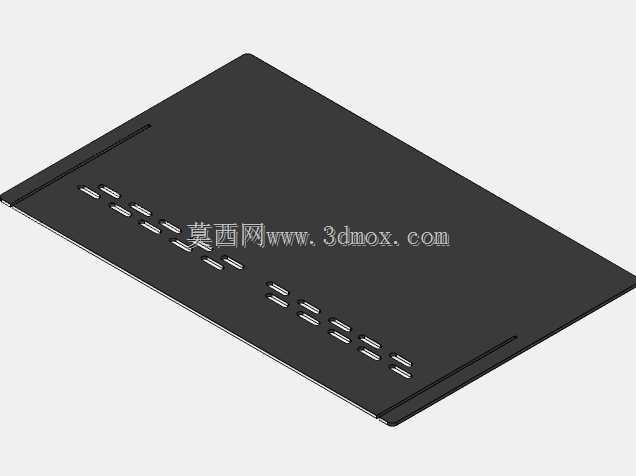

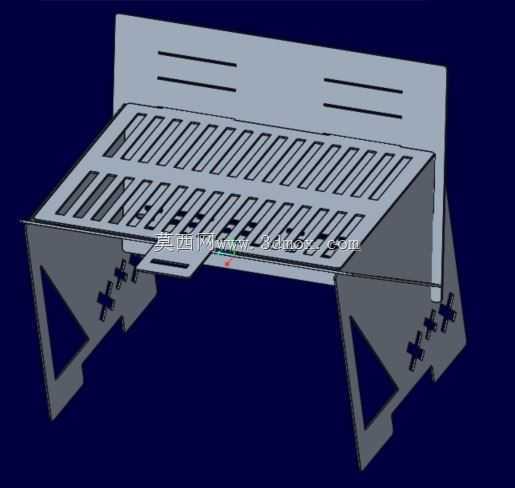

　　从结构设计逻辑来看，烤架工作面开设了等距排布的长条形镂空槽，既可以保证炭火的热量向上传递至食材，也能让烤制过程中产生的油脂顺着槽口滴落，避免油脂在烤面堆积产生明火烤焦食材，同时镂空结构也减轻了整体自重。背部设置的立式挡板，一方面可以在户外有风的环境下阻挡侧向气流，减少炭火热量的散失，提升热利用效率，另一方面也能防止烤制过程中食材意外向后滑落。两侧的三角支撑腿采用斜向支撑结构，配合板材自身的结构强度，在展开后可形成稳定的三角受力结构，能够承载常规烤制食材的重量，不会出现侧翻或形变，支撑腿上开设的十字形卡槽，可与烤架主体的对应凸点卡合，锁定展开状态，避免使用过程中支撑腿意外收折。

　　产品的外形尺寸控制在20x20x30的范围内，这个尺寸边界既保证了烤面足够放置单人份的食材，也不会因为尺寸过大导致收纳后长度超标，适配多数户外背包的收纳尺寸要求。在实际使用场景中，这款烤架可搭配小型固体燃料块或小块木炭使用，不需要复杂的生火条件，适合bushcraft活动、徒步露营、应急户外炊事等多种场景，板材的厚度选择兼顾了结构强度与自重控制，1.5mm的板材在高温炭火环境下不会快速形变，同时整体重量控制在较低水平，长时间背负也不会造成过大的负重压力。

　　设计过程中充分考虑了无工具组装的需求，所有弯折位置都预留了合理的弯折圆角，避免组装时划伤手部，卡扣结构的公差经过优化，既不会因为过松导致使用时晃动，也不会因为过紧导致组装费力，即使是首次使用的用户也能快速完成架设与收纳。
