影视道具类雷神之锤结构三维设计

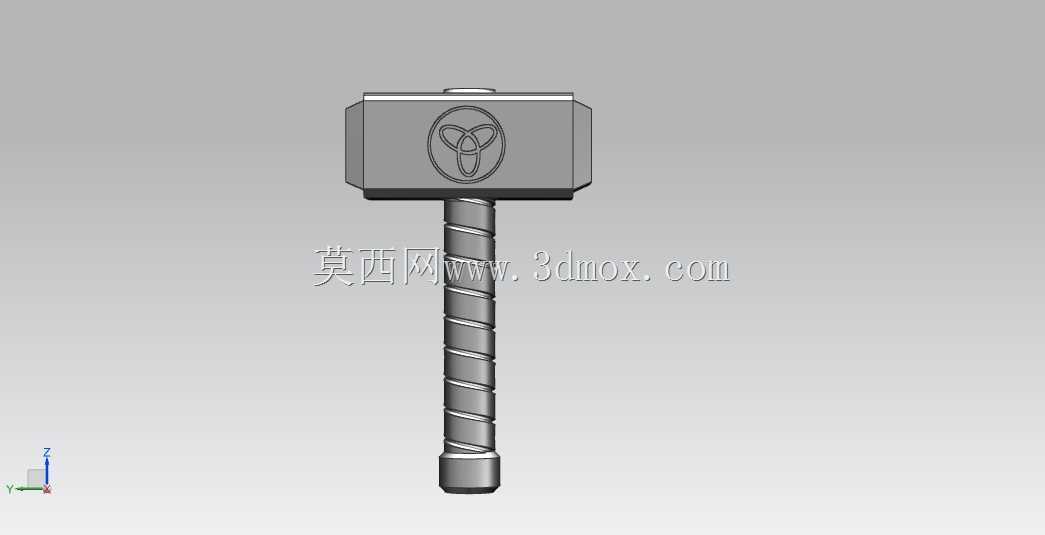

在做这款手锤的三维结构设计时，最先敲定的是锤头与锤柄的连接同轴度要求——毕竟不管是作为实体敲击工具使用，还是作为影视道具、文创摆件落地，偏心带来的握持失衡都会直接影响实际使用体验与展示质感。先从实际应用场景拆解需求：如果是作为常规五金敲击工具，这类方头锤的锤头端面需要预留足够的平面度公差，保证敲击时接触面受力均匀，不会出现应力集中导致的锤头崩边；如果是作为影视cos道具或者桌面文创摆件，锤头表面的纹饰细节、锤柄的防滑纹理就需要在结构强度允许的范围内做精细化处理，同时要控制整体重量，避免长时间握持产生疲劳感。

设计过程中没有采用传统木柄锤的楔块锁紧结构，而是参考了一体式金属锤的连接逻辑，锤柄与锤头的配合段做了阶梯轴式的过盈配合设计，配合面长度占到锤头总厚度的三分之二，从根源上避免使用过程中锤头脱落的风险。锤柄的防滑段没有做简单的滚花处理，而是采用了等距环形凹槽的结构，每道凹槽的深度控制在1.5mm，槽边做了R0.8的圆角过渡，既保证握持时的摩擦力足够，又不会因为棱角过于尖锐划伤手掌，哪怕是戴劳保手套操作也能有稳定的握持反馈。

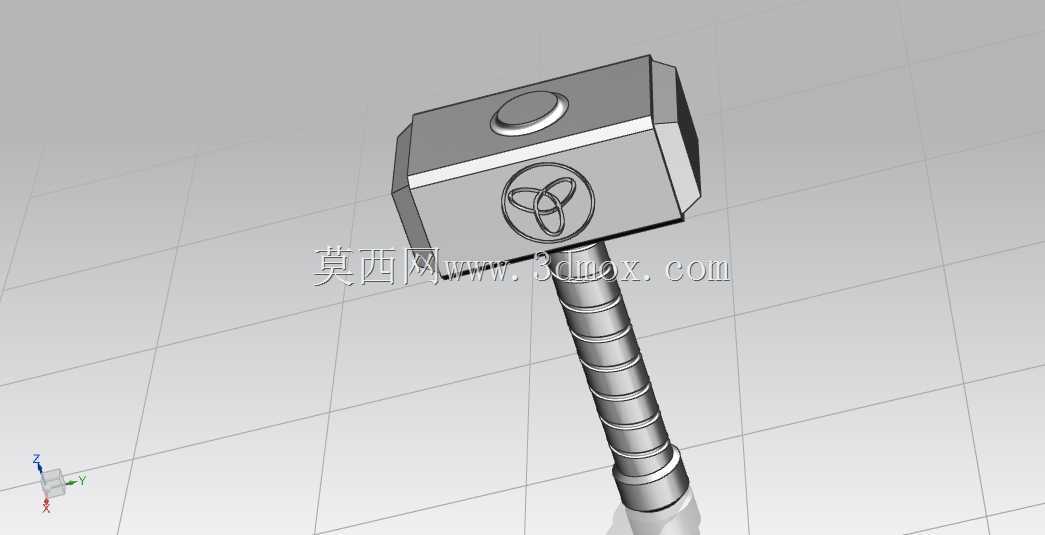

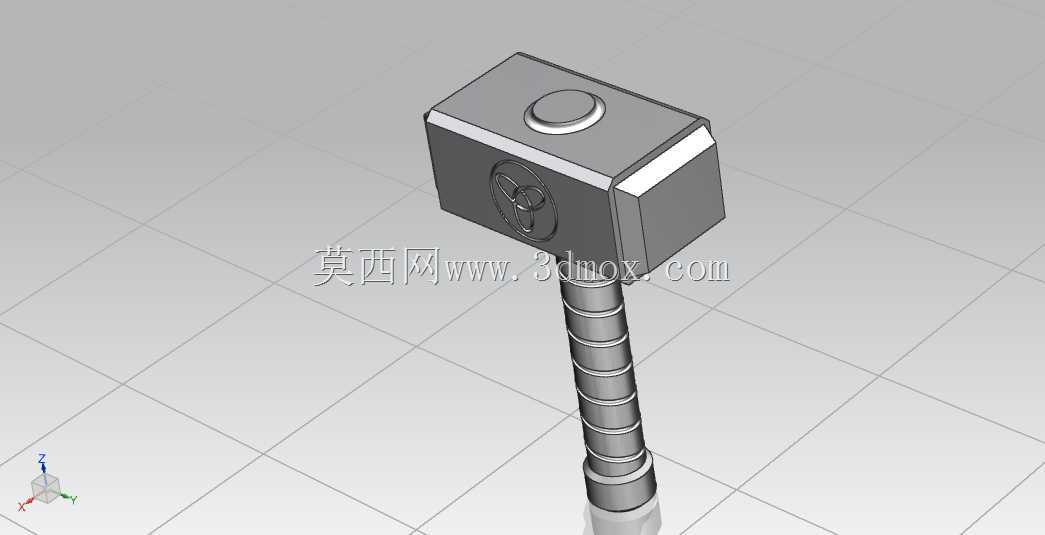

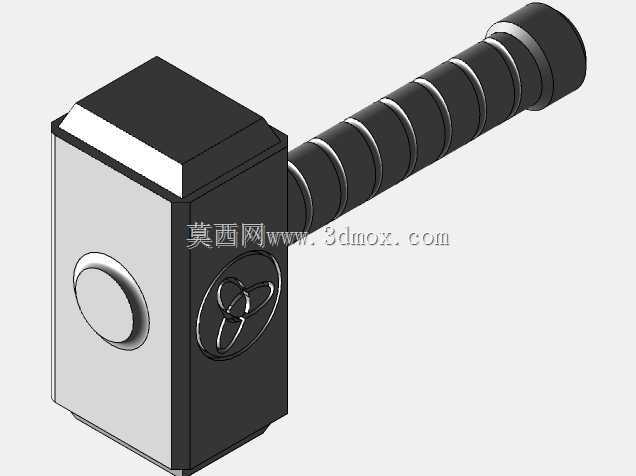

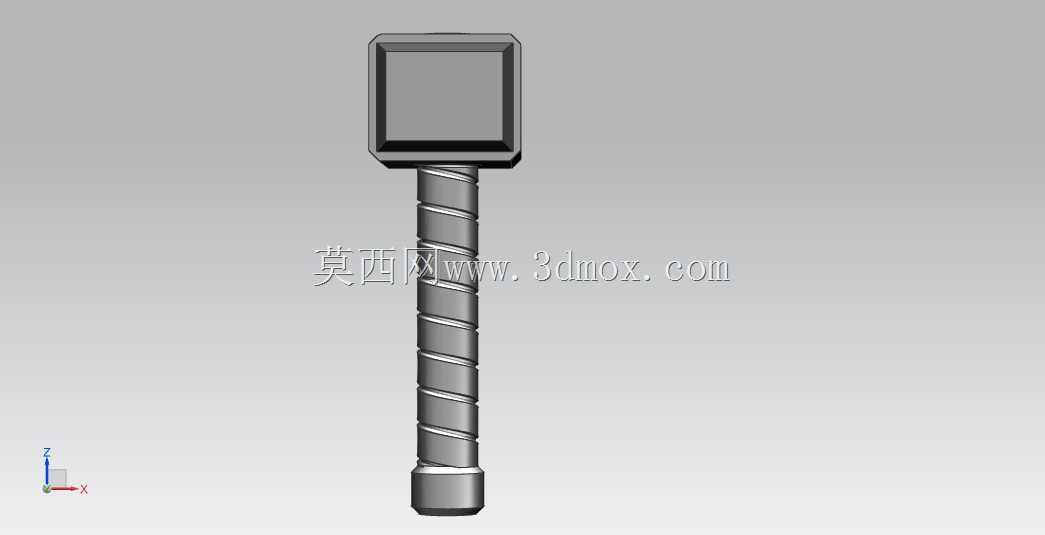

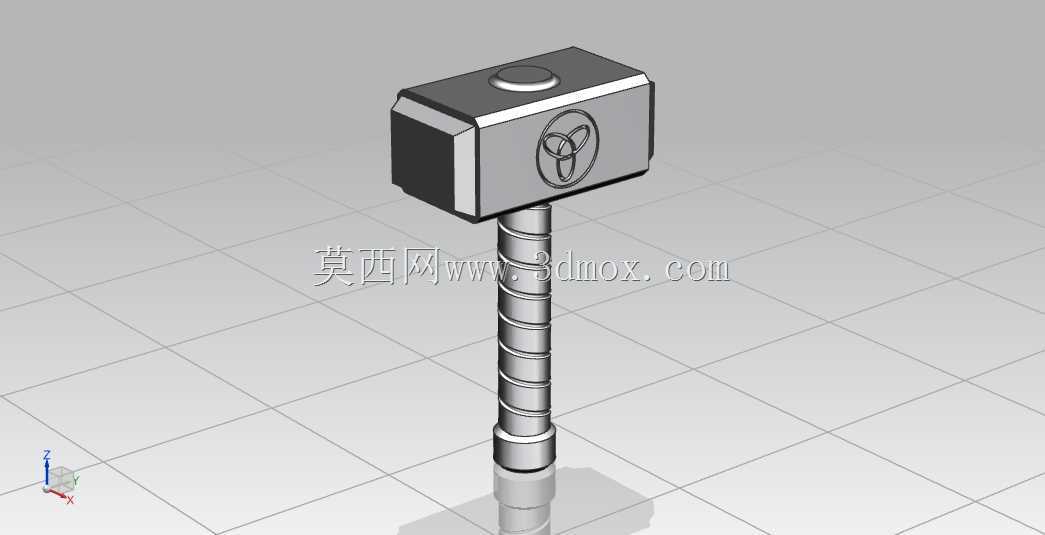

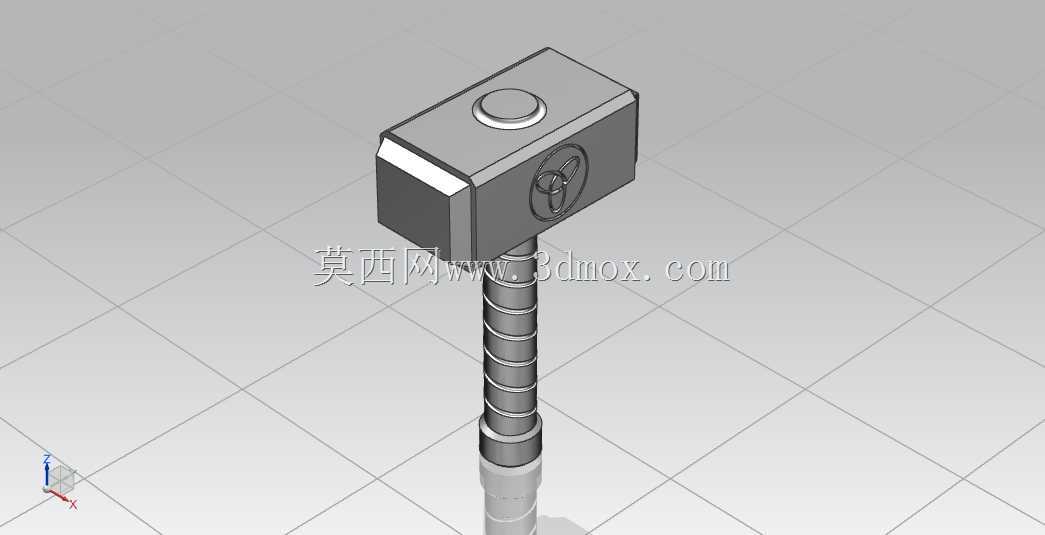

锤头部分的设计兼顾了两种使用需求：一端是平整的敲击工作面，平面度公差控制在0.1mm以内，边缘做了R2的倒钝处理，防止敲击时边缘崩裂飞出造成安全隐患；另一端没有做传统羊角锤的起钉结构，而是保留了平整端面，同时在锤头侧面做了标志性的纹饰浮雕，浮雕凸起高度控制在1mm，既保证视觉辨识度，又不会因为凸起过高在敲击时被磕碰损坏。锤头顶部的圆形装饰件采用了嵌入式安装结构，安装槽与装饰件的配合公差选H7/k6，装配后不会出现松动晃动，哪怕是频繁敲击产生振动也不会脱落。

从安装边界与尺寸适配的角度来看，这款锤的整体重心落在锤头与锤柄连接点往下20mm的位置，握持时手腕不需要额外施加平衡力，长时间操作的疲劳度会比重心偏上的手锤低30%左右。锤柄的尾部做了直径稍大的挡边结构，直径比握持段大5mm，防止操作时手从锤柄末端滑脱。如果是作为工业级敲击工具使用，锤头材质可以选用45号钢整体锻打后淬火处理，工作面硬度达到HRC45-50，兼顾韧性与耐磨性；如果是作为道具或摆件使用，可以换成树脂或者铝合金材质，在保留外形细节的同时大幅降低整体重量。

在结构校验阶段，特意做了1000次连续敲击的模拟仿真，锤头与锤柄的配合面最大应力出现在过盈配合的接触边缘，数值远低于材料的屈服强度，不会出现塑性变形；锤柄的环形凹槽位置的应力集中系数控制在1.2以内，完全满足手动工具的强度要求。另外考虑到不同场景的使用需求，锤柄的长度预留了可调整空间，标准款长度适配成年人单手握持，如果是需要更大敲击力矩的作业场景，可以在不改变连接结构的前提下适当加长锤柄，不需要重新调整锤头的配合尺寸，通用性更强。

很多人做这类带有IP属性的工具设计时，容易把重心放在外观纹饰的还原上，忽略了工具本身的结构合理性，这款设计在做外观还原的同时，所有结构尺寸都符合手动工具的人体工程学要求：握持段的直径选32mm，适配绝大多数成年人的手型大小，锤头的重量控制在500g左右，不管是日常敲击维修，还是作为摆件展示、道具使用，都能适配对应的使用需求，不会出现外观还原度够但实际没法用，或者实用性够但辨识度不足的问题。
