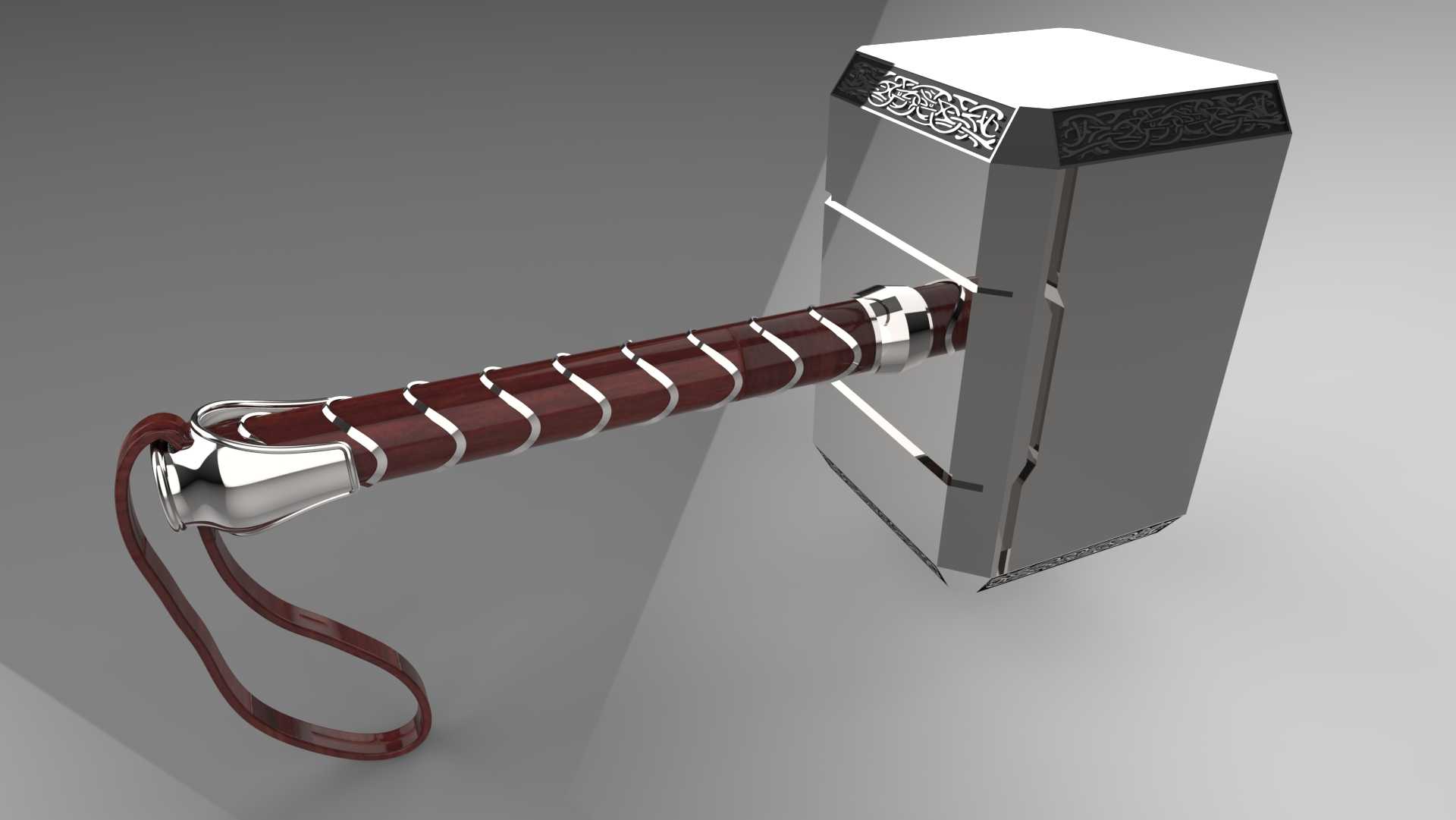

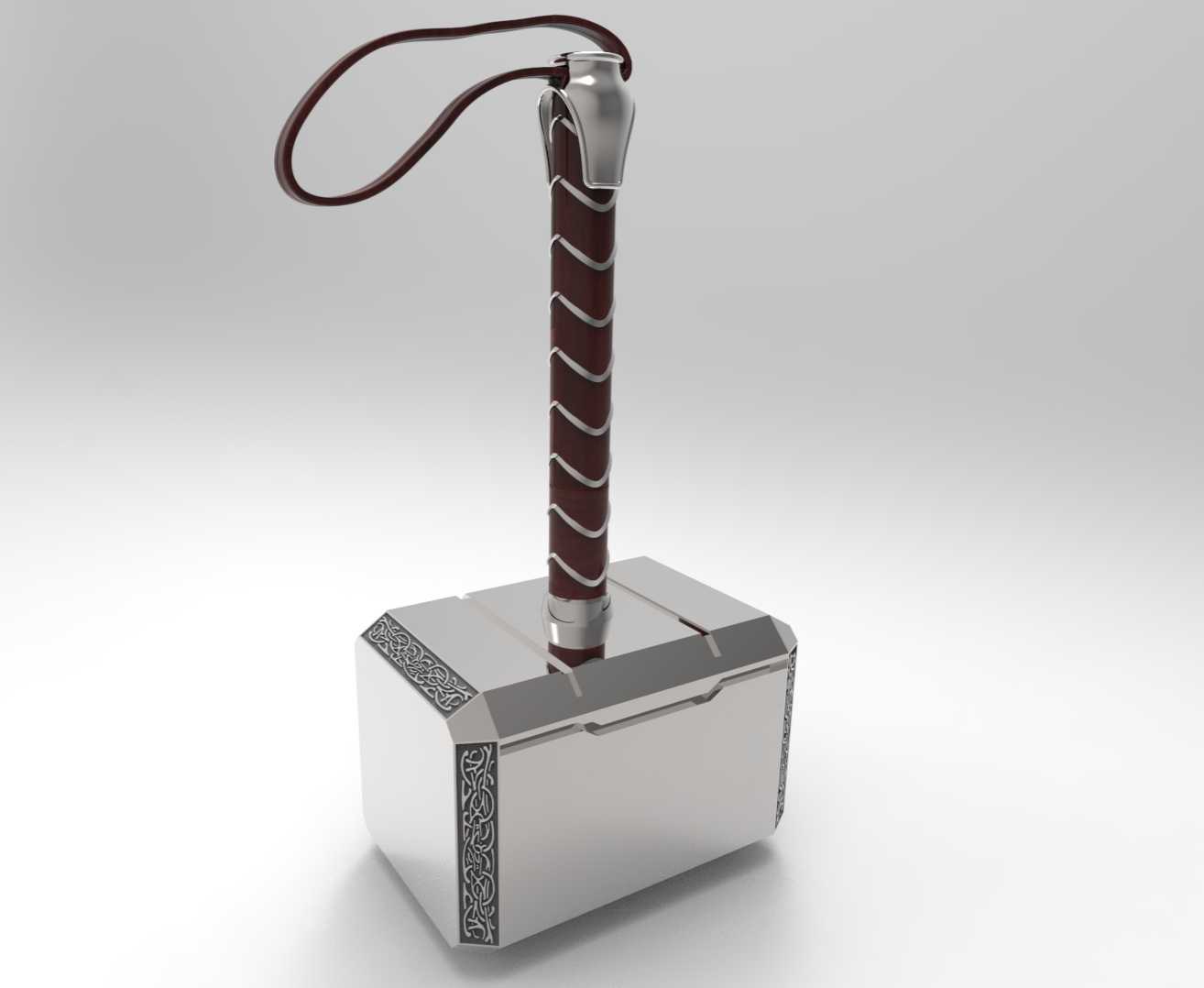

漫威雷神之锤影视道具结构设计方案

本次设计的雷神之锤结构，核心面向影视道具制作、高端文创手办开发、主题展陈装置搭建三类应用场景，在结构设计阶段就充分考虑了不同场景下的使用需求，避免了常规概念模型只重外观忽略落地性的问题。从实际用途来看，作为影视道具使用时，该结构可适配实拍时的手持动作需求，手柄部分的缠绕结构做了防滑处理，腕带位置预留了穿装固定位，可根据拍摄需求搭配不同材质的挂带，满足特写镜头、动作镜头的不同拍摄要求；作为文创手办开发时，锤头与手柄的连接结构做了模块化拆分设计，可适配不同比例的缩放生产，无论是1:1等身收藏款还是掌心尺寸的桌面摆件，都能通过调整分件位置保证外观细节的完整度，不会因为缩放丢失锤面的纹饰细节；作为主题展陈装置使用时，锤头内部预留了配重安装腔与发光元件走线位，可根据展陈需求加装配重块提升手持真实感，也可在锤面纹饰位置加装导光结构，配合展厅灯光实现发光特效，适配漫展、主题乐园、影视IP展的陈列需求。

在功能特性设计上，首先对握持手感做了工程化优化，没有完全照搬影视设定的夸张比例，而是参考了人体工程学手持器具的尺寸参数，手柄直径控制在适合成年男性单手握持的范围，表面的缠绕凸起做了0.8mm的圆角处理，避免长时间握持产生硌手感，同时缠绕结构的间距做了等距排布，既还原了原作的皮绳缠绕视觉效果，又能在握持时增加摩擦力，防止道具脱手。锤头部分做了分件式设计，外层的纹饰壳体与内部的主体框架采用卡扣加定位销的连接方式，既方便生产时的表面处理，也便于后期维护更换损坏的纹饰部件，锤头顶部的平面做了平面度公差控制，可保证摆件放置时的稳定性，不会出现放置歪斜的问题。腕带连接位置做了隐藏式转轴设计，腕带可在120度范围内自由转动，适配不同的握持姿势，不会因为腕带的固定角度影响手持动作的自然度。

设计思路上，先从原作的视觉特征提取入手，将锤面的北欧风格纹饰做了参数化还原，每一处纹饰的凸起高度、线条宽度都做了统一的尺寸规范，避免手工建模出现的线条粗细不均、纹饰深浅不一的问题，同时考虑到不同加工工艺的适配性，纹饰的最小圆角控制在0.3mm，既可以满足CNC金属加工的工艺要求，也适配3D打印、树脂翻模的生产需求，不会出现细节过薄容易断裂的问题。锤头与手柄的连接位置做了隐藏式的螺纹连接结构，连接强度可满足1:1比例模型5kg以内配重的承重需求，不会出现挥动时锤头脱落的问题，同时连接缝做了错位设计，从外观上看不到明显的拼接缝隙，保证视觉上的一体感。手柄部分的金属装饰件做了独立分件，可根据产品定位选择不同的表面处理工艺，做电镀、喷砂、做旧等效果时不会影响皮绳缠绕部分的质感表现。

外形尺寸与安装边界方面，1:1比例版本的锤头长度控制在280mm，截面宽度180mm，高度200mm，手柄总长度450mm，整体尺寸符合成年男性单手持握的合理范围，不会因为尺寸过大导致握持困难；锤头底部与手柄连接的位置做了15度的倾角，符合手持挥动时的力臂角度，可降低长时间持握的手腕负荷。作为桌面摆件使用的1:6比例版本，整体尺寸控制在120mm总长度，底部做了直径40mm的隐藏式安装孔位，可搭配通用的展示支架，安装孔位采用标准M3螺纹，可适配市面上多数通用手办支架，不需要额外定制连接配件。如果作为cosplay道具使用，整体重量控制在800g以内，比同体积的实心金属道具轻60%以上，长时间佩戴挥动不会产生明显的负重感，同时外壳的壁厚控制在2mm，保证结构强度的同时尽可能降低重量，边缘位置全部做了R2以上的圆角处理，避免使用过程中磕碰划伤。针对不同的生产工艺，模型还预留了加工余量，金属加工版本的配合面预留了0.1mm的打磨余量，3D打印版本预留了0.2mm的收缩补偿量，可直接对接生产环节，不需要二次调整尺寸。
