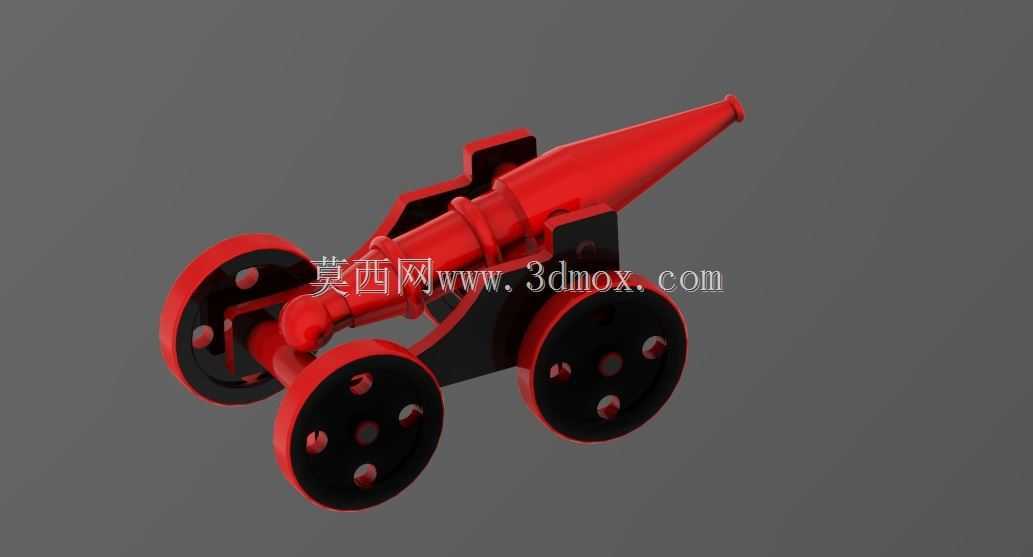

带轮式复古礼炮结构三维设计作品

　　这款轮式仿古礼炮的结构设计，最初是为文旅场景的仿古展演、主题园区陈设做的配套方案，实际落地中也可作为工艺摆件、影视道具的结构参考，区别于实战火炮的承压设计，该结构更侧重外观还原度与静态展示的结构稳定性，同时兼顾小载荷下的移动便利性。从功能特性来看，整套结构分为炮身主体、轮式行走架、连接支撑三个核心模块，炮身采用前细后粗的锥筒造型，尾部做了加厚的封端结构，既还原了古炮的外形比例，也避免了薄壁结构在陈设过程中出现的磕碰变形问题；轮架部分采用双侧三角支撑结构，炮身与架体的连接点设置在炮身重心靠前位置，保证静态放置时不会出现炮头下沉或架体后倾的问题，两侧的行走轮采用轮缘加厚、轮辐镂空的设计，既保留了古炮木轮包铁的视觉质感，也通过镂空结构降低了整体重量，方便短距离推移调整摆放位置。

　　设计过程中最先敲定的是轮距与炮身长度的比例关系，最初的方案轮距过窄，推移时容易出现侧翻，后续调整时将两侧轮的安装位置向外偏移了12%的炮身直径尺寸，同时将轮轴的安装高度下调，让整体重心降低了近80毫米，配合架体尾部的支撑脚，静态放置时三个支撑点（两个轮底接触点、尾部支撑脚）形成稳定的三角支撑面，即使在略有坡度的硬质地面摆放也不会出现滑移倾覆。炮身与架体的连接没有采用完全锁死的结构，而是预留了小角度的俯仰调节余量，调节范围控制在正负15度以内，足够满足展演时的角度调整需求，同时也避免了大角度调节带来的结构干涉问题，连接轴处做了限位凸台，不需要额外加装锁止件就能限制调节行程，减少了零散零件的数量，也降低了后期维护的复杂度。

　　外形尺寸方面，整套结构的总长度控制在1200毫米级，轮距为480毫米，总高度（炮身水平状态下炮口中心高度）为520毫米，安装边界上要求摆放地面的平整度误差不超过5毫米/米，因为轮体与支撑脚都是硬质接触，没有做减震缓冲结构，如果地面起伏过大，会导致其中一个支撑点悬空，长时间放置会让架体产生焊接变形。细节结构上，炮身表面没有做多余的凸起装饰，所有的加强筋都隐藏在炮身与架体的连接位置，从外侧看不到突兀的结构件，轮辐上的镂空孔做了圆角过渡，避免应力集中导致的轮体开裂，架体的侧支撑板采用等强度的变截面设计，靠近炮身连接点的位置厚度更大，向尾部支撑脚方向逐渐收薄，在保证结构强度的前提下尽可能降低整体重量。

　　实际应用中如果作为展演使用，可以在炮膛内部预留烟雾发生装置的安装空间，设计时已经在炮身尾部预留了直径20毫米的走线孔，不需要额外打孔破坏外观结构；如果作为静态陈设摆件，可以将轮轴与架体做成固定连接，去掉俯仰调节的间隙，进一步提升结构的整体性。整套结构的装配逻辑采用从下往上的层级装配，先将两侧轮与轮轴组装成行走总成，再将侧支撑板与轮轴、尾部支撑脚焊接成架体总成，最后将炮身通过连接轴固定在架体的安装座上，所有的连接位置都设计了定位止口，装配时不需要反复调整对齐，能有效降低装配工时，也方便后期拆解运输。需要注意的是，该结构没有做承压爆破的相关设计，严禁装填任何具有发射性质的物料，仅作为静态展示与礼仪展演的非功能性结构使用，所有的壁厚设计都是基于静态载荷下的强度计算，没有考虑膛压带来的周向拉力，这一点在结构选型时需要特别明确，避免误用带来安全隐患。
