彩色拼装式光束引擎传动结构

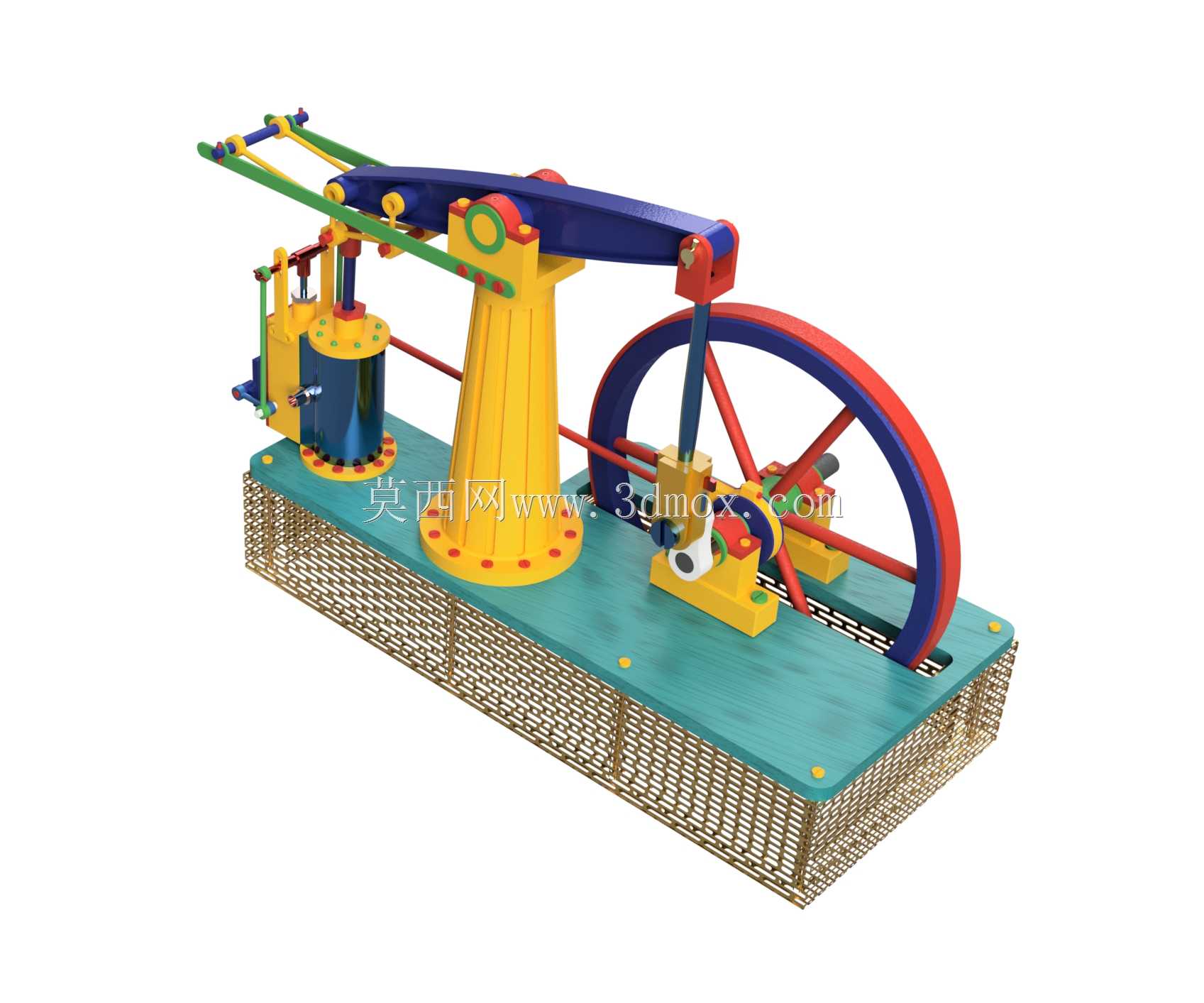

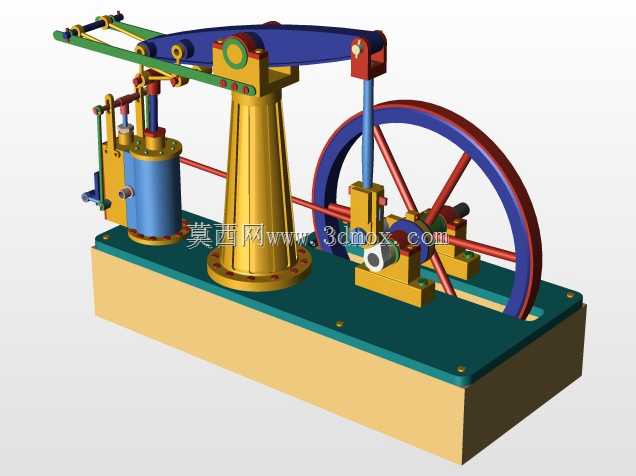

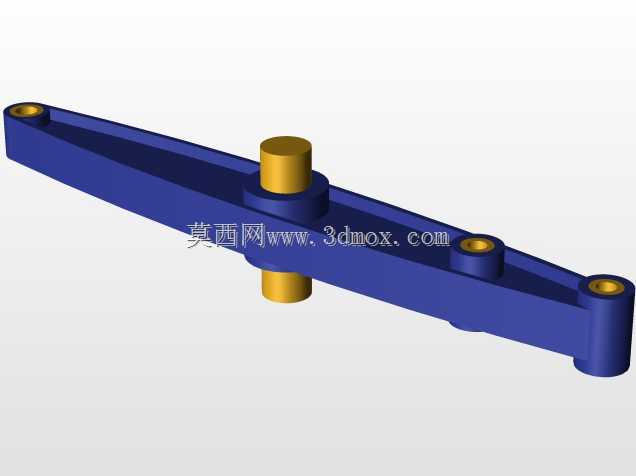

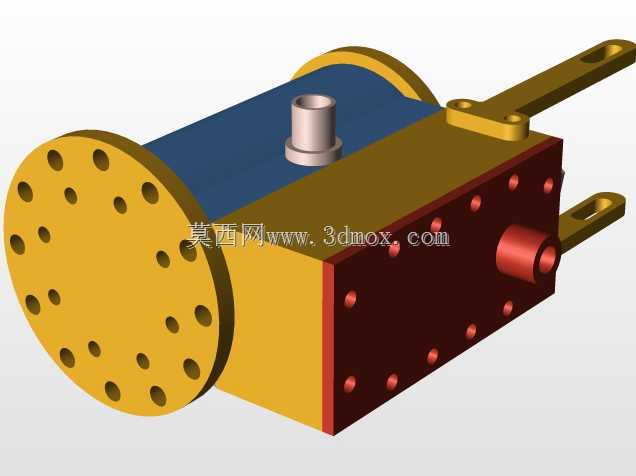

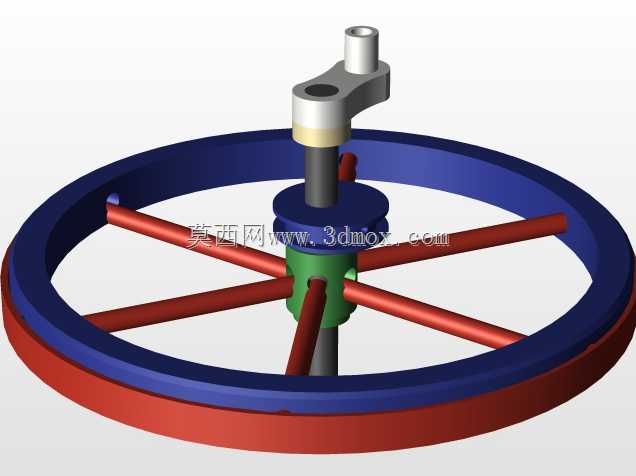

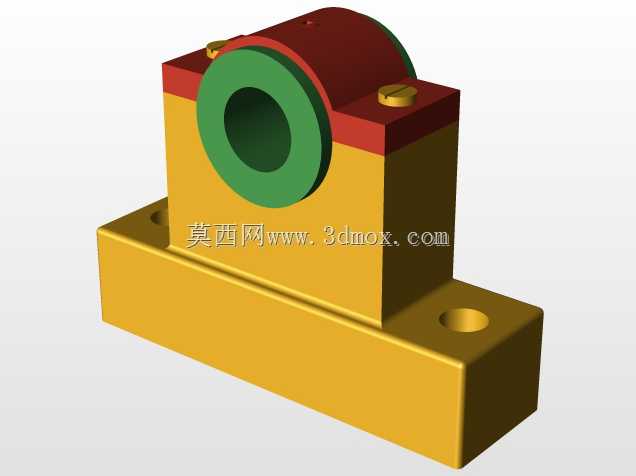

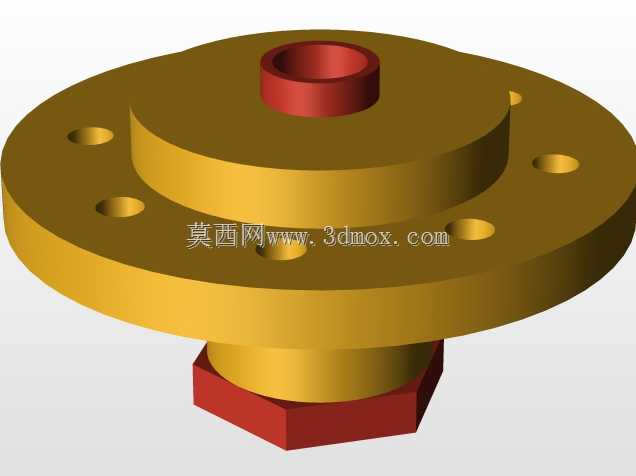

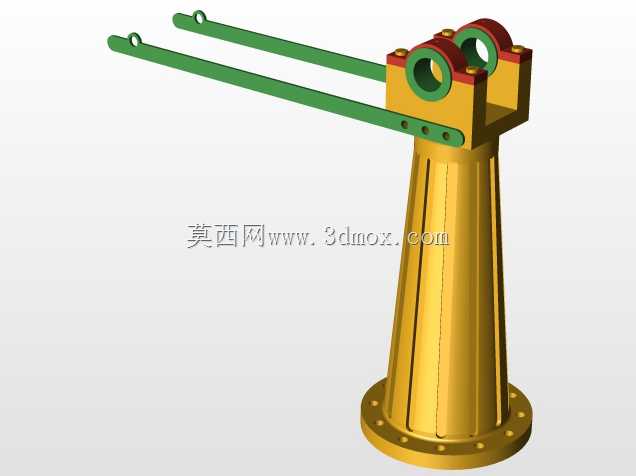

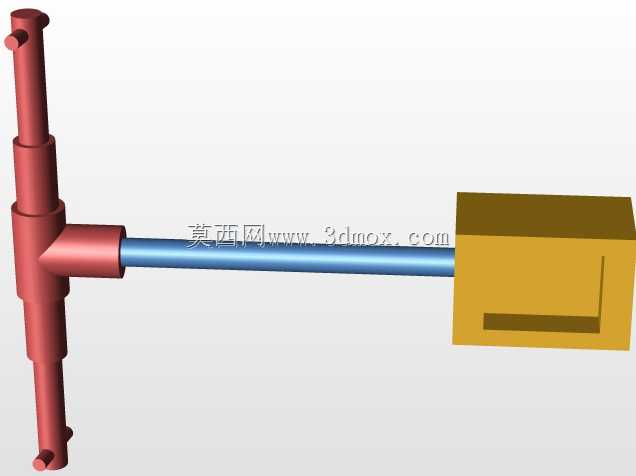

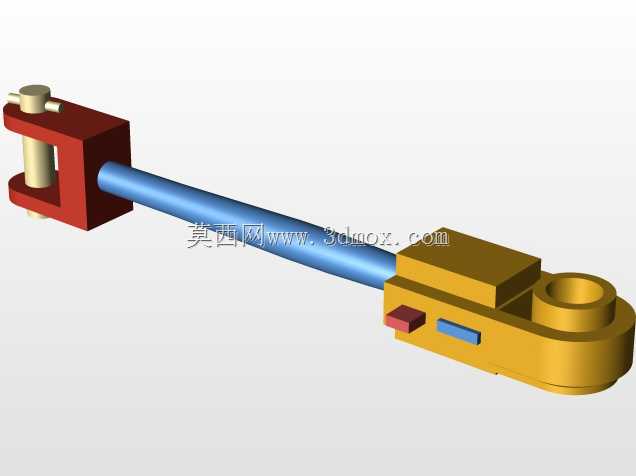

这类光束引擎属于早期往复式动力机械的衍生构型，常被用于机械原理教学演示、复古动力装置复刻以及小型创意动力展品制作场景，在工科院校的机械认知实训、工业科普展馆的互动展项、复古机械爱好者的收藏拼装领域都有较高的应用价值。从实际功能来看，该结构通过横梁的往复摆动完成动力的换向传递，将气缸内活塞的直线往复运动转化为飞轮的旋转运动，整套传动链路包含活塞连杆、摆动横梁、曲柄飞轮、支撑立柱多个核心部件，各部件的连接位置都预留了标准的铰接间隙，能够保证运动过程中无卡滞，动力传递损耗控制在合理区间。设计过程中优先考虑了运动干涉的规避，摆动横梁的摆角范围经过反复校核，横梁两端的铰接点运动轨迹完全覆盖活塞行程与曲柄回转半径的匹配要求，支撑立柱的高度设置同时兼顾了横梁摆动的最低位与飞轮的回转安全边界，底座采用格栅式框架结构，既能够降低整体自重，又可以为各部件提供稳定的安装基准，底座上的安装孔位按照各部件的定位坐标精准排布，装配时不需要额外做位置调整即可保证各运动副的同轴度要求。从安装边界来看，整套结构的横向尺寸以飞轮的最大回转直径为限，纵向尺寸覆盖气缸到飞轮端的传动距离，竖向高度以横梁摆动的最高位置为基准，所有外露运动部件都预留了足够的安全操作间隙，不会出现运动过程中部件剐蹭底座或者周边结构的问题。各部件的色彩区分并非单纯的装饰作用，而是按照功能模块做了明确划分：黄色部分为固定支撑结构，蓝色部分为动力缸体与底座安装面，红色部分为动力输出飞轮与铰接限位部件，绿色部分为传动连杆构件，这种分色设计能够让观察者快速区分不同功能的构件，在教学演示场景下可以更清晰地讲解动力传递的路径。整套结构的铰接部位都采用了标准的销轴连接，拆卸维护十分便捷，飞轮的配重经过合理设置，能够储存足够的转动惯量，保证活塞越过止点时运动的连续性，避免出现运转卡顿的问题，气缸部位的管路接口预留了通用的连接尺寸，可根据实际演示需求接入压缩空气或者蒸汽动力源，直接驱动整套结构运转，不需要额外改装连接部件。
