四缸发动机排气歧管结构设计方案

这套排气歧管结构针对直列四缸内燃机的排气输出需求设计，核心作用是将四个气缸燃烧后产生的高温废气有序汇集，引导至三元催化、消声总成等后处理部件，最终完成废气排放流程，是内燃机进排气系统中直接影响排气效率、发动机动力输出特性的核心结构件。从实际装车场景来看，这类歧管多用于小排量乘用车、轻型商用车的自然吸气或低增压动力单元，安装位置紧贴气缸盖排气侧，周边需要避让发动机悬置、冷却管路、线束以及防火墙钣金结构，设计阶段需要充分考虑周边件的安装间隙，避免车辆运行过程中因振动、热膨胀产生干涉。

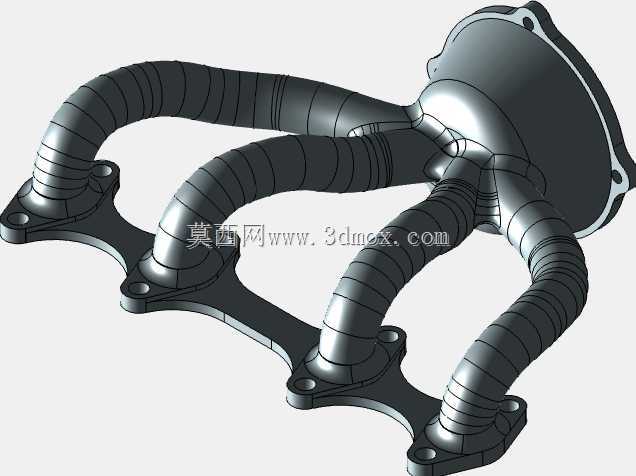

从结构设计逻辑来看，四个进气法兰分别对应气缸盖的四个排气道口，法兰面采用平面密封结构，每个法兰位预留两个螺栓安装孔，安装时配合金属密封垫片实现端面密封，防止高温高压废气泄漏。四个支管采用不等长渐变曲率的弯曲走向，在设计阶段反复调整各支管的弯曲半径与交汇角度，一方面要尽可能降低各缸排气的相互干扰，避免排气背压过高影响气缸扫气效率，另一方面要平衡各支管的气流阻力，让四个气缸的排气背压差值控制在合理区间，保证各缸工作一致性。支管的管壁采用等壁厚设计，弯曲段做了顺滑过渡处理，避免出现直角弯折导致的气流紊流，减少排气阻力的同时，也能降低废气高速流动产生的气动噪声。

歧管末端的汇集腔采用渐变扩容结构，四个支管的气流在汇集腔内完成整流后，通过末端的总出口法兰对接下游排气系统，总出口法兰采用三螺栓固定结构，保证连接强度与密封可靠性。整个结构的安装边界完全匹配主流直列四缸气缸盖的排气侧接口尺寸，进气法兰的孔位间距、端面平面度公差都按照内燃机排气系统的通用设计规范设定，不需要额外修改气缸盖结构即可完成适配。考虑到排气歧管长期工作在800-1000℃的高温环境下，结构设计时在各支管的弯曲段预留了微量的热变形补偿余量，避免长期高温工作后因热应力集中导致法兰面变形、焊缝开裂等失效问题。

在建模过程中，所有管路的曲率变化都做了曲率连续性检查，避免出现曲面褶皱、曲率突变的问题，既可以为后续的铸造工艺设计提供准确的数模基础，也能直接用于流体仿真分析，模拟不同转速下的排气气流分布、压力损失情况，为后续的性能优化提供数模支撑。法兰面的螺栓孔位置、孔径都按照通用紧固件标准设定，安装时可以直接采用标准规格的排气螺栓进行固定，不需要定制特殊紧固件。整个结构没有多余的冗余设计，在保证结构强度、满足排气性能要求的前提下，尽可能控制整体重量，降低动力总成的整体负重。
