直列四缸发动机曲柄连杆组装配结构

项目分类:发动机 发布时间:2025-08-23 ID:1064467
  • 直列四缸发动机曲柄连杆组装配结构

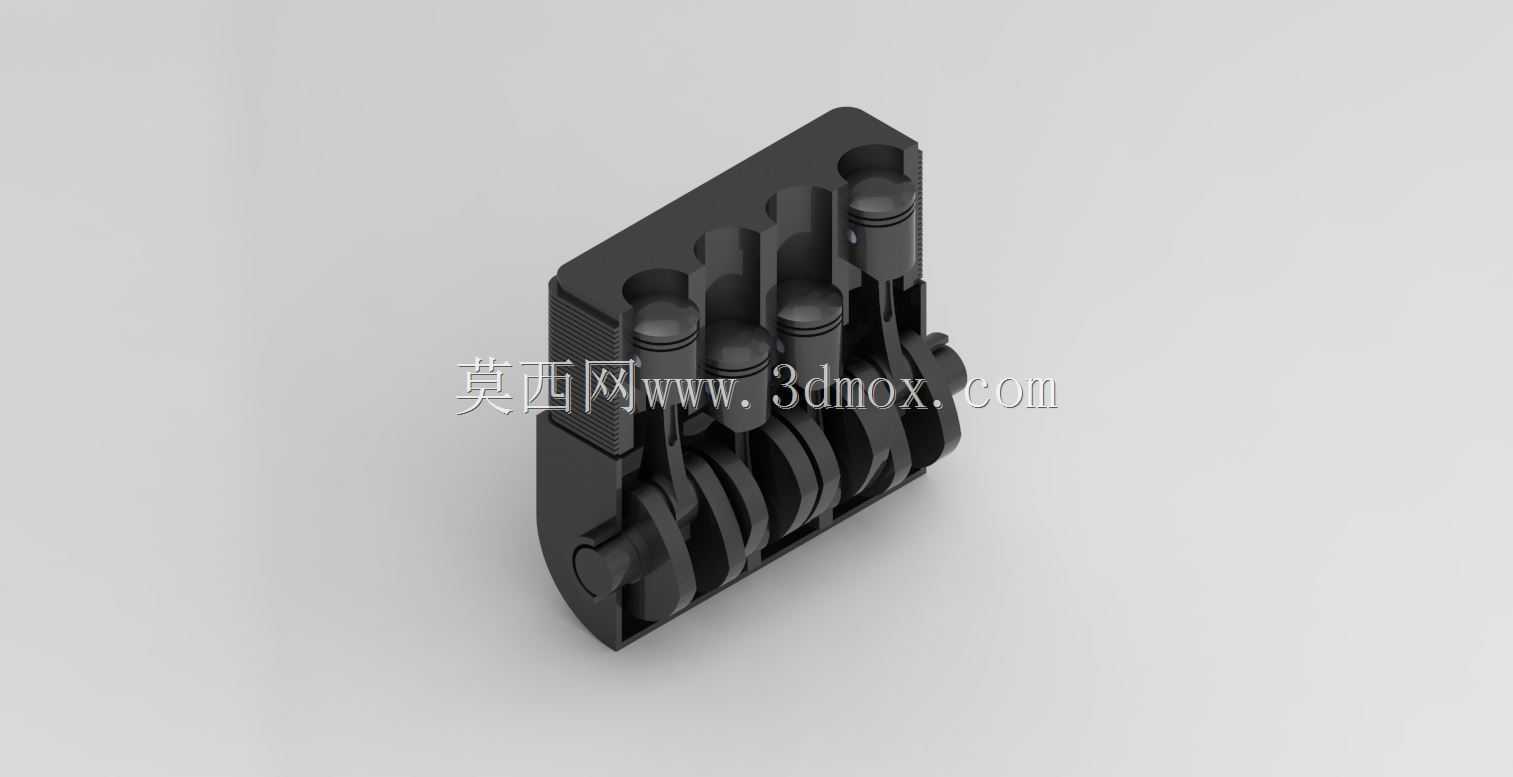

  这套装配结构聚焦内燃机核心动力转换单元,覆盖从活塞往复运动到曲轴旋转输出的完整动力传递链路,在乘用车动力总成、小型通用发电机组、工程机械辅助动力单元等场景中,是决定动力输出平顺性、机械转换效率的核心装配模块。日常做动力单元匹配时,很多工程师容易忽略曲柄连杆组的装配公差链对整机NVH表现的影响,这套模型把活塞、活塞销、连杆、曲轴、缸体支撑位的配合边界全部做了还原,能直接用来核对装配干涉、运动包络范围。从功能特性上看,该结构采用直列四缸排布,相邻缸曲柄错角设置为180度,可实现一阶往复惯性力的完全自平衡,不需要额外加装平衡轴就能满足中小排量动力单元的平顺性要求,能有效降低整机结构复杂度,减少后期运维的易损件数量。

  活塞部分采用平顶结构设计,燃烧室适配性强,可兼容汽油机、低压缩比柴油机的不同燃烧室构型,活塞销采用全浮式配合设计,工作状态下可在活塞销座与连杆小头衬套间自由转动,能让磨损均匀分布在配合面全周,大幅延长组件使用寿命。连杆采用剖分式大头设计,连杆盖与杆身通过定位结构精准对位,轴瓦安装位预留了标准过盈量,装配时不需要额外修配就能满足轴瓦的抱紧力要求,曲轴的主轴颈与连杆轴颈之间设置了标准压力润滑油道,可直接对接缸体主油道实现压力润滑,避免高转速下出现干磨故障。

  设计思路上完全遵循量产内燃机的装配工艺逻辑,没有做简化的一体化建模,每个可拆分零件都保留了实际生产中的装配间隙与工艺倒角,比如活塞环槽的宽度、活塞销座的卡环槽、连杆螺栓的沉头位、曲轴的轴向定位台肩,都和量产零部件的设计规范保持一致,做运动仿真时可以直接设置真实的配合约束,不需要额外修正模型特征。外形尺寸与安装边界方面,该组件的缸心距按照中小排量直列四缸机的通用参数设置,缸体下平面到曲轴中心线的距离、曲轴前端输出端的轴径与键槽尺寸、后端与飞轮连接的法兰定位孔位,都保留了通用安装接口,做整机布置时可以直接将该组件作为核心基准,匹配缸盖、油底壳、正时系统、飞轮壳等外围部件,不需要重新调整核心安装尺寸。

  实际工程应用中,这类装配模型常用来做新员工的装配工艺培训,也可作为动力总成选型阶段的结构参考,核对不同缸数、不同排布形式发动机的空间占用差异,在做改装动力单元适配时,也能通过该模型快速核对发动机舱内的安装间隙,避免出现外围部件与曲柄连杆运动包络干涉的问题。很多初学三维建模的工程师做发动机模型时,容易忽略曲轴平衡块的旋转空间,导致装配后平衡块与缸体下部加强筋、机油泵集滤器出现干涉,这套模型特意保留了平衡块的完整外轮廓与运动包络参考,建模时可以直接以此为边界设计缸体下部结构,减少后期反复修改结构的工作量。另外连杆的长度、曲柄半径的比例也按照量产机的常用比值设置,兼顾了活塞侧压力控制与整机高度控制,不会出现连杆过短导致活塞拍击严重、或者连杆过长导致整机高度超标的问题,做概念设计阶段的参数校核时,能直接提取相关参数作为初始设计值,缩短前期方案迭代的周期。
