游戏手柄式遥控器外壳结构设计

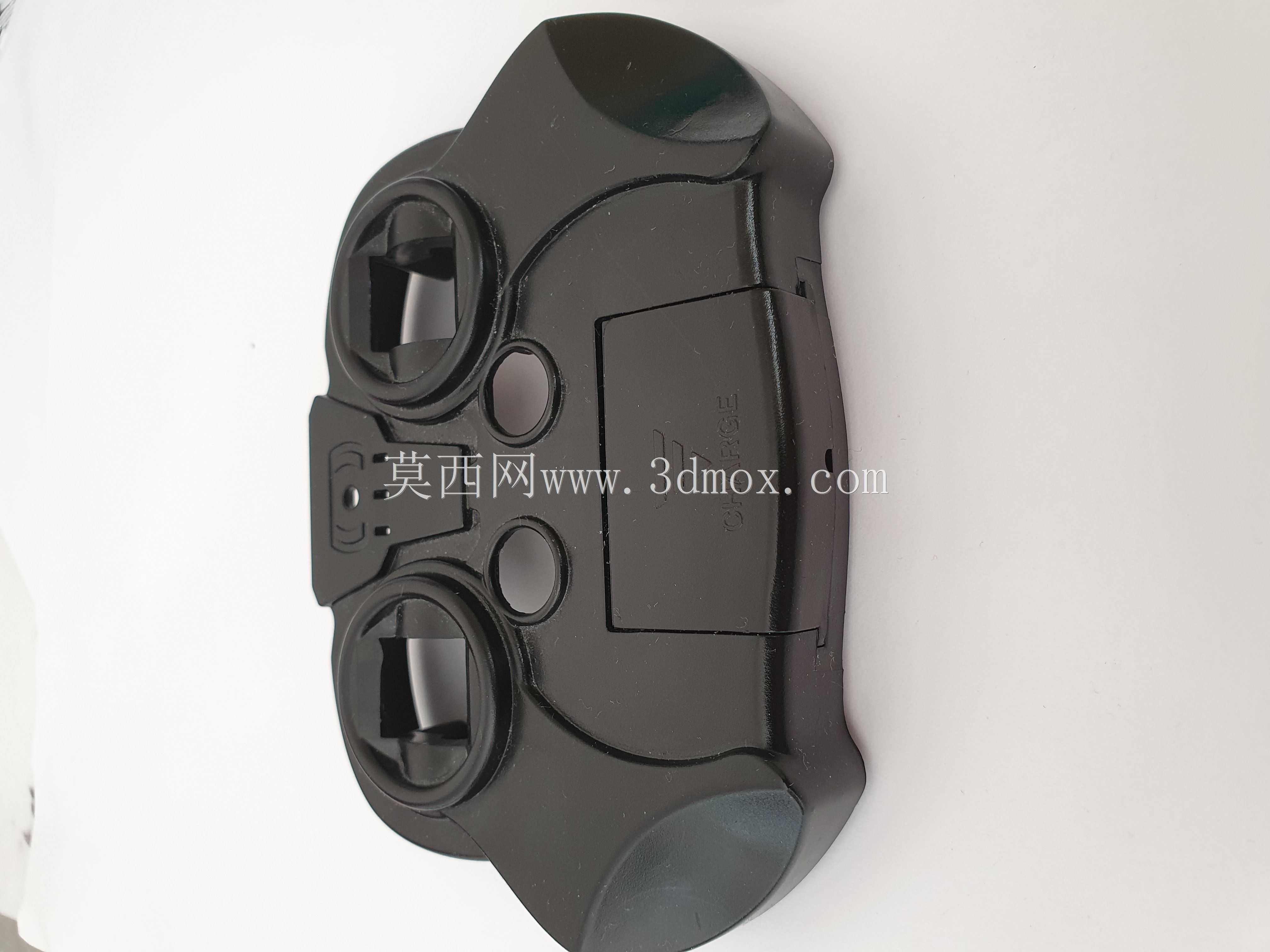

　　这款手持遥控器的外壳结构，是针对小型遥控玩具、消费级遥控设备开发的握持类操控载体，日常应用场景覆盖民用遥控玩具、小型航模、简易工业遥控终端的手持操控端，核心作用是为内部的控制电路板、摇杆电位器、按键模组、电池仓提供安装定位与防护，同时通过贴合人手握持的曲面设计降低长时间操作的疲劳感。从结构设计逻辑来看，整个壳体采用上下扣合的分体式注塑结构，主体轮廓参考了主流游戏手柄的握持弧度，左右两侧的凹陷曲面完全贴合手掌大鱼际与指根的贴合形态，不需要额外加装防滑胶套就能依靠曲面的贴合度实现稳定握持，避免操作过程中设备滑脱。

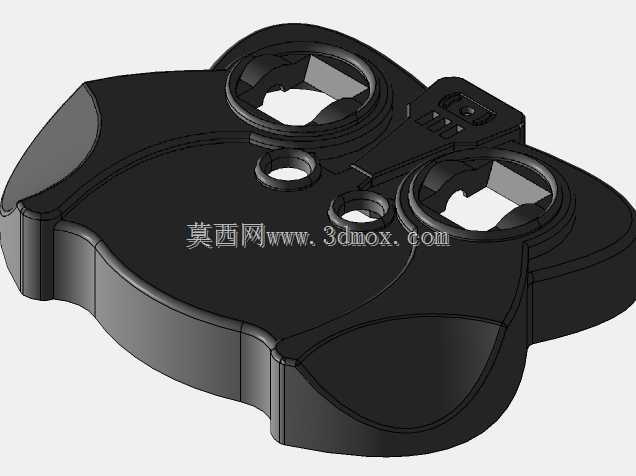

　　壳体上部预留的两个大尺寸圆形安装位，是专门为双摇杆组件设计的定位沉台，沉台的台阶高度刚好匹配摇杆组件的法兰安装厚度，装配时只需要将摇杆组件从壳体内部嵌入沉台，通过周圈的螺丝柱就能完成固定，不需要额外设计压片结构，能有效减少装配工序。两个摇杆沉台之间的两个小尺寸圆形通孔，是为功能按键预留的安装位，孔位的公差按照H7级精度设计，刚好匹配常用的6*6轻触按键的按键帽行程，不会出现按键卡滞或者行程虚位的问题。壳体上部延伸出的矩形凸台区域，是为状态指示灯、对码按键预留的安装区域，凸台的壁厚控制在1.8mm，既能够保证指示灯的光线透过性，也不会因为壁厚过薄导致注塑时出现缺胶、飞边的问题。

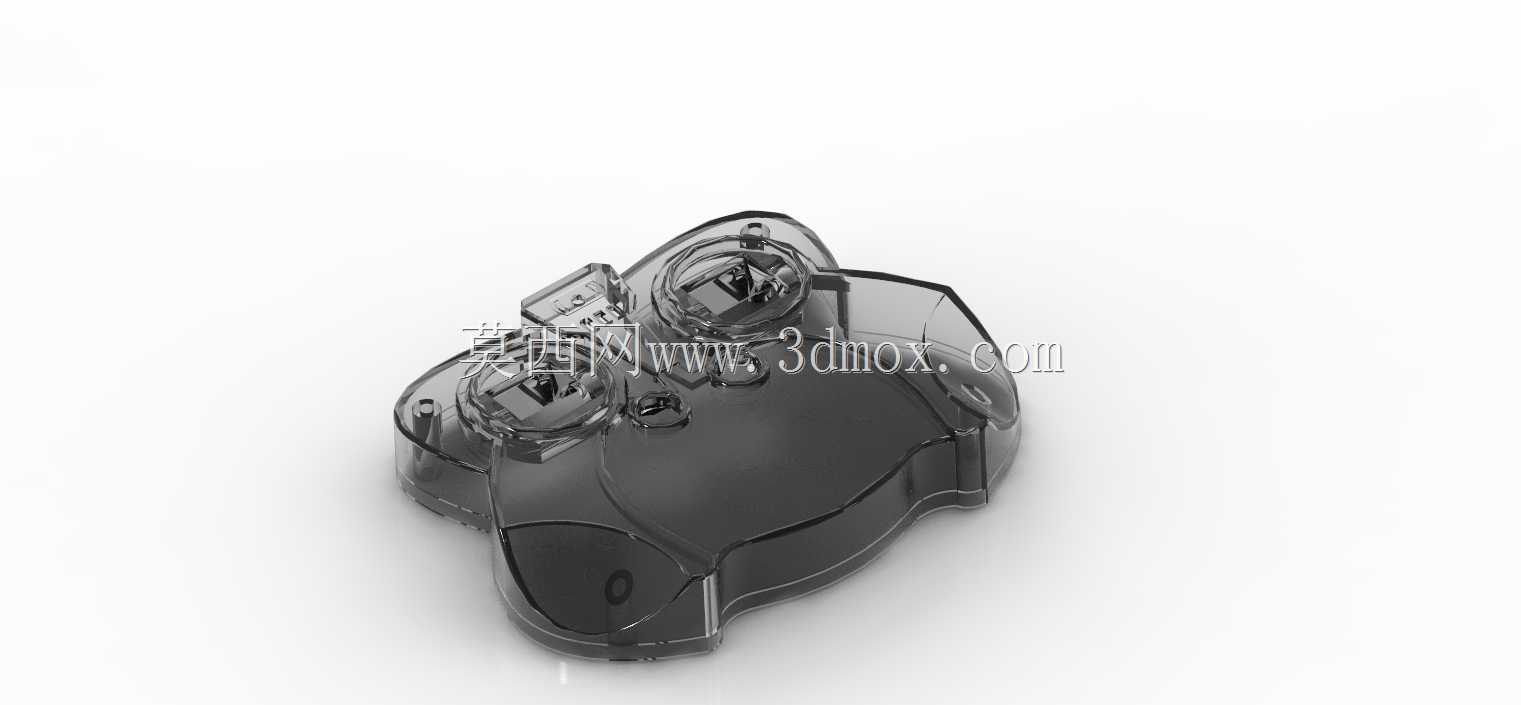

　　从安装边界来看，整个壳体的最大外轮廓宽度控制在150mm以内，前后握持深度在110mm左右，整体厚度在35mm上下，这个尺寸区间刚好适配亚洲成年人的手掌大小，握持时手指能够自然覆盖到所有按键与摇杆位置，不需要刻意调整手部姿势。壳体内部的筋位设计采用了纵横交错的加强筋布局，筋位厚度控制在1.2mm，为主板安装柱、电池仓侧壁提供足够的结构强度，即使从1.2米高度自由落体到水泥地面，也不会出现壳体开裂、内部元器件移位的问题。上下壳体的扣合位置采用了周圈止口结构，止口的配合间隙控制在0.15mm，既能够保证扣合后的密封性，避免灰尘、飞溅的水渍进入壳体内部，也不会因为间隙过小导致装配时出现扣合困难、错位的问题。

　　电池仓的位置设计在壳体中部的下方区域，刚好对应手掌握持时的掌心位置，能够平衡整个设备的重心，避免长时间握持时出现前端过重压手的问题，电池仓的盖体采用卡扣式固定，不需要额外加装螺丝，更换电池时只需要按压卡扣就能打开仓盖，日常使用维护十分便捷。在注塑工艺适配方面，整个壳体的所有拔模角度都设置为1.5度，壳体外表面没有设计倒扣结构，不需要采用复杂的抽芯滑块结构就能完成注塑脱模，能够有效降低模具的加工成本与后期的生产维护成本，表面的蚀纹处理采用细磨砂纹理，既能够提升握持时的摩擦力，也不容易残留指纹与使用划痕。壳体上的所有螺丝柱都设计了对应的加强筋与壳体侧壁连接，螺丝柱的内孔深度控制在8mm，匹配M2规格的自攻螺丝，锁附时不会出现螺丝柱爆裂、滑牙的问题，每个螺丝柱的位置都对应内部主板的安装孔位，装配时主板能够直接定位在螺丝柱端面上，不需要额外设计定位柱就能保证主板的安装精度，避免摇杆、按键与壳体孔位出现偏移。
