创意拼色休闲篮球外观结构三维设计

　　首先说应用场景，这类非竞技类的篮球，除了日常街头休闲打球的使用场景外，还可以作为商业美陈的展示道具、文创周边的实体衍生、青少年休闲运动的入门用球，甚至可以作为游乐场所的互动道具，不需要满足专业赛事的重量、弹跳高度强制标准，但对外观辨识度、表面触感、结构耐用性有差异化的要求。设计思路上，没有照搬传统篮球的八片对称拼接结构，而是在保留球面筋线凹凸触感的基础上，调整了色块分区的边界，把蓝、白、粉三个色块的拼接缝和球面的防滑筋线做了重合处理，这样后续不管是做橡胶一体成型，还是做PU贴皮加工，拼接位置都能和结构筋位对齐，不会出现印刷错位、贴皮偏移的问题，能有效降低生产环节的不良率。在日常民用运动器材的结构设计工作中，球类产品的三维建模往往容易被忽略细节，很多从业者觉得球体结构简单，只需要做个基础球形曲面就完事，但实际落地到生产、展示甚至趣味衍生场景时，球面的分块、纹理、配色分区的结构合理性，直接影响后续开模、表面印刷、成品装配的全流程效率。这次做的这款拼色篮球结构，没有走专业竞技赛事用球的严苛标准路线，而是瞄准休闲娱乐、文创衍生、场景展示类的使用需求，在基础球形结构上做了适配性的设计调整。

　　外形尺寸上，参考了日常休闲用球的通用尺寸边界，整体球体直径控制在246mm的常规区间，球面的凹凸筋线凸起高度控制在1.5mm，既保证手持的时候有足够的摩擦力，不会因为表面过于光滑出现脱手的情况，又不会因为筋位凸起过高导致表面印刷图案的时候出现留白不均的问题。安装边界这块，因为这类球体本身是独立使用的产品，不需要和其他设备做刚性装配，所以设计的时候重点考虑了充气嘴的位置，把充气嘴设置在白色色块的中心筋线交汇位置，既不破坏整体拼色的视觉完整性，又能保证充气的时候气针可以垂直插入，不会因为角度问题扎破球体内胆，同时充气嘴的外圈做了2mm的沉台设计，和球面的弧度完全贴合，不会出现凸起硌手的情况。

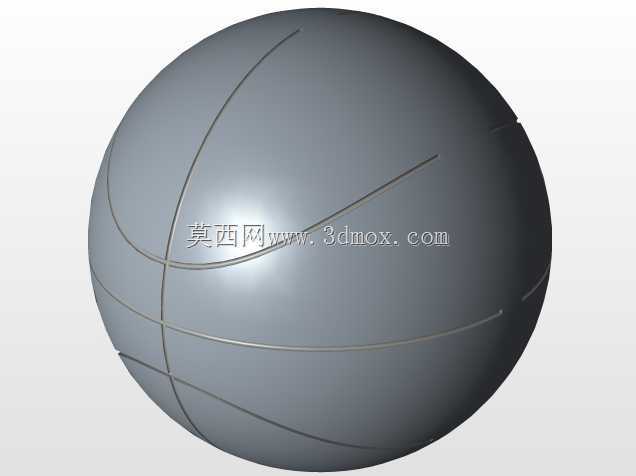

　　球面的曲面过渡上，每一个色块分区的边界都做了G2连续的曲面处理，没有出现曲面折角，不管是后续做渲染展示，还是实际生产出的成品，摸上去都不会有突兀的棱角，球体的壁厚参考常规休闲篮球的参数，做了均匀的3.2mm壁厚设计，保证球体充气之后的圆度误差控制在0.5mm以内，不会出现弹跳方向偏移的问题。另外考虑到这类休闲用球经常会在户外硬质地面使用，球面的纹理做了细微的磨砂质感处理，不是完全光滑的曲面，能提升沾了少量灰尘之后的手持摩擦力，同时拼色的色块边界没有做尖锐的转角，全部做了R8以上的圆角过渡，避免长期使用之后色块边缘的贴皮出现起翘的问题。

　　很多刚入行的工程师做球类模型的时候，只会画一个光滑的球体，忽略筋线、充气嘴、色块分区和结构的匹配性，导致建出来的模型只能做简单的渲染展示，根本没法对接后续的生产流程，这次的设计从一开始就把生产环节的工艺要求融入到曲面结构里，比如筋线的拔模角度做了1.5度的斜度，如果后续要做注塑成型的展示模型，模具可以顺利脱模，不需要做额外的滑块结构，能有效降低模具的加工成本。还有球面的分块逻辑，没有为了追求视觉上的特立独行做过于细碎的色块，三个主色块的面积比例大概控制在3:4:3，视觉上比较协调，同时每一块贴皮的边缘弧度都做了优化，不会出现某一块贴皮边缘过窄，导致粘贴的时候容易拉伸变形的问题。实际使用的时候，这种拼色设计的篮球在户外场景下辨识度很高，不会和场地上其他人的球混在一起，同时因为筋线位置和拼接缝重合，长期拍打之后拼接位置不会因为反复受力出现开胶的情况，比那种把印刷图案直接印在整面皮料上的设计耐用性要高不少。另外在做曲面建模的时候，特意把球体的极点位置做了平滑处理，不会出现很多新手建模时常见的极点凹陷或者凸起的问题，不管是导入渲染软件做场景效果图，还是导出工程图做生产标注，曲面质量都能满足要求，不需要后续再做大量的曲面修补工作。
