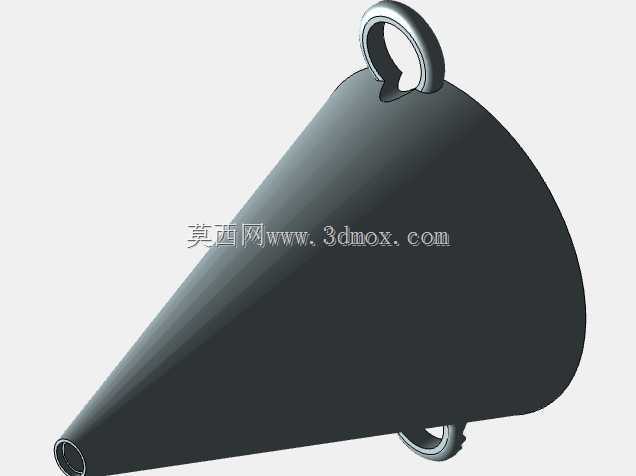

带吊挂环锥形导流漏斗结构设计

　　在流体输送、颗粒物料分装的工业场景里，这类带吊挂结构的锥形漏斗是衔接上游出料端与下游承接容器的核心导流构件，日常在小型化工试剂分装、实验室粉体转移、小批量粮油灌装工位都能见到它的应用，相比大口径工业料斗，这款结构更偏向小流量、高精度的导流作业场景，能有效避免物料转移过程中的撒漏、挂壁问题。从结构设计逻辑来看，整体采用上宽下窄的圆锥台构型，锥角经过反复校核，既保证物料依靠自重能顺畅下滑，不会在锥面形成滞留堆积，又控制了整体高度，不会因为锥度过小导致整体结构过于细长，占用过多安装空间。

　　上部的吊挂环是整个结构的安装受力核心，采用一体化圆弧过渡设计，与锥面主体的连接处做了加厚处理，避免长期吊挂承重后出现应力集中开裂的问题，吊挂环的内孔尺寸匹配常规的M6-M8规格挂钩或者吊杆，不需要额外加工转接件就能直接完成吊装固定。下部出料口做了小直径直段收口设计，这个直段的作用是给导流管路提供套接安装位，实际使用时可以直接套接柔性软管或者硬管接头，不需要额外加装快接结构，直段长度控制在15mm左右，既保证套接后的连接强度，不会因为物料冲击导致管路脱落，又不会因为直段过长导致出料阻力增大。

　　锥面主体采用等壁厚设计，壁厚均匀性控制在±0.2mm范围内，不管是采用钣金冲压还是塑料注塑工艺生产，都能避免因为壁厚不均导致的成型缺陷，比如注塑件的缩痕、钣金件的拉伸开裂问题。锥面下部额外设置了一个小型辅助挂耳，这个结构是为了在需要固定出料管路时使用，可以用扎带或者细铁丝穿过挂耳将下部管路绑定，避免出料过程中管路晃动导致物料溅出，同时在需要临时悬挂小规格承接容器时，这个挂耳也能起到辅助承重的作用。安装边界方面，这款漏斗的上部最大外径适配常规100-150mm口径的出料容器，下部出料口直径适配10-15mm内径的导流管路，整体吊挂后的垂直高度控制在120mm以内，在狭小的操作台面上安装也不会和周边的分装设备、检测仪器产生空间干涉。

　　实际使用过程中，锥面的光滑度是影响导流效果的核心因素，建模时对锥面做了连续曲率处理，没有局部的凹陷或者凸起，不管是流动性较好的液体物料，还是有一定粘性的粉体物料，都能沿着锥面顺畅滑落到出料口，不会在锥面残留物料，减少每次使用后的清洁工作量。吊挂环的位置设置在锥面上部的重心垂线上，吊装后整个漏斗能保持垂直状态，不会出现倾斜导致的物料偏流问题，避免因为倾斜使得物料集中冲击出料口的一侧，长期使用造成局部磨损过快。和常规无吊挂结构的漏斗相比，这款结构不需要额外配置支架来承托，直接通过上部的吊挂环就能固定在出料工位上方，安装拆卸都很便捷，适合需要频繁更换工位的小批量分装作业场景，比如实验室的不同物料分装、小型加工车间的多工位轮换作业。在结构强度校核上，整个漏斗的承重能力按照5kg的满载物料重量设计，吊挂环与锥面的连接位置能承受1.5倍的满载载荷，不会出现变形或者断裂，满足日常小批量分装的承重需求，不需要额外做加强筋结构，保证锥面内壁的光滑完整性，减少物料挂壁的可能。
