游戏手柄操作按键结构设计方案

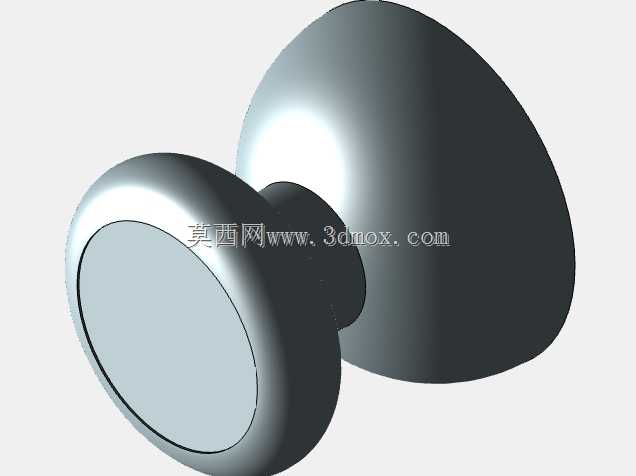

日常做消费电子外设结构设计时，游戏手柄的按键是很容易被忽略但直接影响用户操作体验的核心部件，这次拆解建模的Xbox按键，是针对手柄正面功能操作区的按压式控件做的结构还原。先从实际应用场景说起，这类按键主要装配在游戏手柄的正面操作区域，承担用户游戏过程中的功能确认、选项切换、交互指令输入的作用，用户操作时通过指尖按压触发内部微动开关，完成电信号的传递，是手柄人机交互链路里直接和用户指尖接触的终端部件。

从实际用途来看，这类按键除了基础的按压触发功能，还要兼顾长时间操作的触感舒适度，毕竟重度游戏用户单次连续操作时长可能达到数小时，按键的表面弧度、按压力度反馈、按压行程都直接影响使用疲劳度。做这个结构设计的时候，首先要考虑的是按键和手柄外壳的装配间隙，按键的柱体部分要插入手柄面壳的预留安装孔内，柱体直径要和安装孔保持0.1-0.2mm的单边间隙，既不能间隙过大导致按键晃动异响，也不能间隙过小造成按压卡滞。

外形设计上，按键的按压面采用了内凹的弧面设计，刚好匹配用户指尖的自然弧度，按压时指尖和按键表面的贴合度更高，不会出现打滑的情况；按键的基座部分做了限位凸台，当按键按压到最大行程时，凸台会抵在手柄内部的支撑筋上，避免按键按压力度过大导致内部微动开关被压坏，同时也能防止按键从面壳外侧脱出。安装边界方面，按键整体的突出高度要控制在8-10mm，突出过高会导致手柄收纳时容易磕碰按键，造成按键柱断裂，突出过低则会让用户按压时找不到着力点，操作手感发飘。

设计思路上，首先要匹配内部微动开关的触发行程，常规手柄用的轻触微动开关触发行程在1.5-2mm左右，所以按键的可活动行程要预留2.5mm，保证按压到位后能可靠触发，同时松开后能依靠微动开关本身的弹力自动复位，不需要额外加装复位弹簧，减少装配零件数量。按键的柱体末端要做平面对位结构，和微动开关的触发按钮中心对齐，避免按压时出现侧向力，导致微动开关受力不均寿命缩短。

从结构可靠性角度考虑，按键的壁厚要均匀控制在1.2-1.5mm，壁厚过薄会导致按键强度不足，多次按压后出现柱体断裂或者表面变形，壁厚过厚则会增加材料成本，同时按键收缩痕明显，影响外观质感。表面处理上，按压面可以做细晒纹处理，提升指尖接触时的摩擦力，避免手汗较多时出现打滑，基座部分因为是隐藏在手柄内部，不需要做外观处理，只要保证尺寸精度即可。

实际装配的时候，按键是从面壳外侧插入安装孔，然后在内部套上硅胶防尘圈，既可以防止日常使用时的灰尘、手汗从按键间隙进入手柄内部，造成电路板短路或者微动开关触点氧化，也能提供一定的阻尼感，让按键按压的手感更沉稳，不会出现松垮的旷量。另外按键的边缘要做R0.3的圆角处理，避免按压时棱角刮擦用户指尖，同时也能减少按键和面壳安装孔之间的摩擦，让按压动作更顺滑。

很多新手做手柄按键设计的时候，容易只关注外观造型，忽略按键的按压力度曲线，实际上好的按键手感是按下去初期有轻微的阻力，到达触发点时阻力突然下降，给用户明确的触发反馈，松开时能快速回弹无卡顿，这就需要在设计时反复调整按键柱和微动开关的接触位置，以及安装孔和按键柱的配合间隙，不能只照着外观抄数，要结合实际的装配公差做尺寸链校核，保证批量生产时所有按键的手感一致性。

另外还要考虑不同使用环境下的可靠性，比如低温环境下塑料件会出现收缩，所以设计时的间隙预留要考虑材料的热膨胀系数，选用ABS或者PC材质的时候，要根据材料的收缩率调整模具尺寸，避免低温下按键卡滞；高温环境下材料会变软，所以限位凸台的强度要足够，避免高温下凸台变形导致按键脱出。对于经常被按压的部位，材料要添加适量的耐磨剂，减少长期按压后柱体的磨损，避免使用一段时间后按键出现晃动量变大的问题。
