重型载重车辆实心橡胶轮结构设计

　　这款轮体结构主要面向厂区内部重载转运卡车、短距驳运载重车辆的行走系统需求，适配无铺装路面、厂区硬化路面等多场景的行走作业，核心作用是承载车身及所载物料的全部载荷，同时缓冲路面传递的小幅冲击，保障车辆行走过程的稳定性。从结构设计逻辑来看，整体采用无内胎实心轮构型，区别于充气轮胎的结构，不存在爆胎、胎压不足的运维风险，适合高负荷、连续作业的厂区转运场景，轮体中心预留同轴安装孔位，可直接与车辆驱动桥、转向桥的轮轴端配合，安装时通过轴端锁紧结构实现轴向定位，无需额外设计复杂的轮辋固定结构，装配流程更简洁。

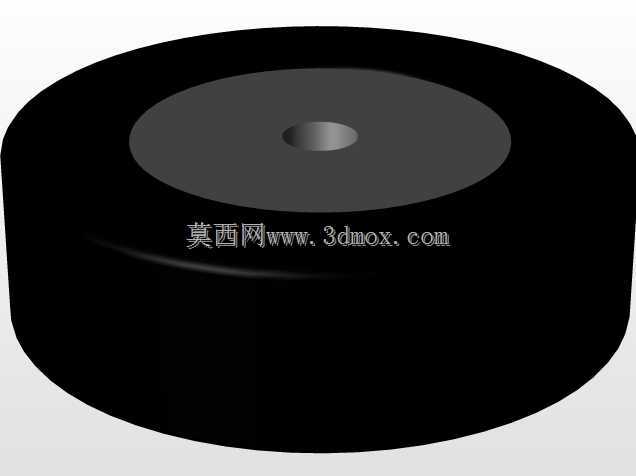

　　轮体的外形采用等直径圆柱构型，外圆面做了微弧过渡处理，避免轮体边缘在转向过程中与地面剐蹭产生异常磨损，中心安装孔的同轴度公差控制在IT7级范围内，保障轮体转动过程中不会出现偏摆、跳动的问题，降低行走过程中的振动传递。从安装边界来看，轮体轴向宽度适配主流载重卡车的轮距设计要求，安装孔直径匹配常用的重载车桥轴径规格，轮体外径尺寸经过载荷校核，在额定载荷下轮体的压缩变形量控制在合理区间，不会因为变形过大导致轮体与车架、挡泥板等周边部件产生运动干涉。设计过程中优先考虑了轮体的载荷传递路径，载荷从轮体接触地面的外圆面逐层传递到中心轮毂安装位，内部应力分布均匀，避免局部应力集中导致的轮体开裂、过早磨损问题。

　　轮体的橡胶层与内部金属轮毂采用硫化粘接工艺结合，粘接强度满足重载工况下的扭矩传递需求，车辆起步、制动时的扭矩可以通过粘接面可靠传递，不会出现橡胶层与金属轮毂打滑、脱层的问题。在实际应用场景中，这类轮体多用于厂区内转运钢材、砂石、工业废料的重型卡车，也可适配港口码头的短距转运平板车，相比充气轮胎，实心结构的维护成本更低，不需要定期检查胎压、修补扎破的胎面，在有金属碎屑、尖锐废料的厂区路面行驶时，也不会出现胎面被扎破导致车辆停运的问题。轮体的外圆面没有设计复杂的防滑花纹，主要适配硬化路面的行驶需求，平整的胎面可以降低行驶过程中的滚动阻力，减少车辆行走的动力损耗，同时胎面磨损均匀，使用寿命更长。

　　在建模过程中，对轮体的各过渡圆角做了优化处理，所有直角位置都做了R3以上的圆角过渡，避免应力集中，中心安装孔的端面做了精加工余量预留，实际生产时可以通过车削加工保证安装面的平面度，让轮体与车桥安装法兰面紧密贴合，避免装配后出现松动。轮体的整体重量经过优化，在保证结构强度、承载能力满足要求的前提下，尽可能减少不必要的材料冗余，降低车辆的非簧载质量，提升车辆行走的平顺性。从选型适配角度来说，这款轮体可以直接替换同尺寸规格的传统充气轮胎轮组，不需要对车辆的桥体、安装位做额外改装，替换成本低，适合现有厂区车辆的运维升级替换。在载荷校核阶段，按照额定载荷1.5倍的安全系数做了静力学仿真验证，轮体的最大应力位置出现在中心安装孔的边缘位置，应力值远低于材料的许用应力，长期重载使用不会出现结构失效问题。轮体的转动惯量经过测算，匹配常用的车辆驱动桥制动能力，制动过程中不会因为转动惯量过大导致制动距离超标，保障厂区内行驶的安全性。
