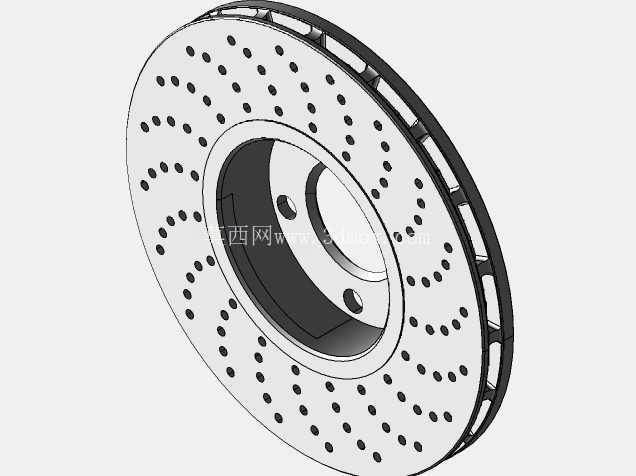

通风打孔式汽车制动盘结构设计

　　日常做底盘制动系统匹配时，这类打孔通风制动盘是乘用车前轮配置里的常见选型，区别于实心盘的结构，它的核心应用场景覆盖了从家用通勤轿车到入门性能车的前轮制动回路，要兼顾日常频繁制动的热衰退控制和高速制动的摩擦力稳定性。先从实际装车的边界说起，这类制动盘的安装基准是中心的定位止口，止口直径需要和转向节的轮毂轴头做过盈配合定位，周围分布的螺栓过孔要严格和轮毂螺栓的节圆直径匹配，常见的适配节圆覆盖100mm到114.3mm的主流家用车规格，制动盘的整体外径一般控制在280mm到330mm区间，对应16寸到18寸轮辋的安装空间，厚度方向采用双层通风道结构，两层摩擦面之间的散热筋沿圆周径向分布，配合摩擦面上均匀排布的通孔，能在制动盘随车轮转动时形成贯通的气流通道，把制动片摩擦产生的热量快速带走。

　　设计这类制动盘的时候，首先要考虑的是摩擦面的平面度要求，装车后摩擦面的端面跳动量必须控制在0.05mm以内，不然很容易出现高速制动时方向盘抖动的问题，这也是很多售后替换件容易出问题的点。摩擦面上的打孔不是随意排布的，孔的直径一般在6mm到8mm之间，孔间距要避开摩擦片的高频振动模态，防止制动时出现异响，同时打孔的位置要做倒角处理，避免摩擦片的磨损碎屑卡在孔边造成摩擦面拉伤。通风道的散热筋设计也有讲究，采用直筋结构的话加工难度低，适合量产走量的家用车型，要是偏向性能取向的配置，会把散热筋做成一定的倾斜角度，转动时能形成类似泵风的效果，进一步提升散热效率，但要注意做动平衡校验，因为斜筋结构容易带来圆周方向的质量不均，需要在制动盘的非摩擦边缘做去重平衡处理。

　　从实际使用的功能特性来看，这类打孔通风盘相比同尺寸实心盘，连续制动10次后的盘面温度能低15%到20%，能有效避免高温下制动摩擦系数下降导致的制动距离变长，同时打孔结构还能在雨天行车时快速排开摩擦面之间的水膜，减少湿滑路面制动时的水滑效应，缩短雨天的制动响应时间。安装的时候要注意，制动盘和轮毂轴头的贴合面必须清理干净，不能有锈迹或者泥沙残留，不然会导致制动盘安装偏斜，带来制动抖动的问题，同时制动盘的摩擦面在初始装车的200公里磨合期内，要避免频繁急刹，让摩擦片和制动盘的表面形成均匀的磨合层，提升后续的制动稳定性。

　　结构建模的时候，要重点关注几个容易出错的位置：一是中心安装孔的倒角，要和轴头的导入角匹配，方便装配时的导向；二是通风道的壁厚，两层摩擦面的壁厚要保持均匀，一般在8mm左右，过薄会导致制动盘刚性不足，制动时容易产生形变，过厚则会增加簧下质量，影响悬架的响应性能；三是打孔的深度，必须是贯通两层摩擦面的通孔，不能出现盲孔，不然不仅起不到排水散热的作用，还会在孔底形成应力集中点，长期制动冷热交替下容易出现裂纹。另外，制动盘的边缘要做圆角处理，避免应力集中导致的盘体开裂，尤其是在冷热交变的工况下，尖锐的边角很容易成为裂纹的起始点。

　　在整车制动系统的匹配中，这类制动盘通常搭配浮动式制动卡钳使用，单缸或者双缸的卡钳就能提供足够的制动力，因为通风打孔结构的摩擦系数稳定性更好，不需要过大的卡钳夹紧力就能达到要求的制动减速度，对于整车轻量化来说也有一定优势，同制动效能下，打孔通风盘的重量比大尺寸实心盘要轻10%左右，能有效降低簧下质量，提升车轮的贴地性能。日常做三维建模的时候，这类零件的参数化设计很重要，把节圆直径、安装孔数量、盘体外径、厚度、打孔直径和间距都做成可变参数，就能快速适配不同车型的安装边界，不用每次重新从零开始建模，能大幅提升底盘零件的设计效率。还要注意的是，制动盘的材料一般采用灰铸铁，建模的时候不需要额外做材料纹理的细节，但要把各个配合面的公差要求在工程图里标注清楚，比如安装面的粗糙度要达到Ra1.6，摩擦面的粗糙度要达到Ra3.2，才能保证装车后的使用性能。
