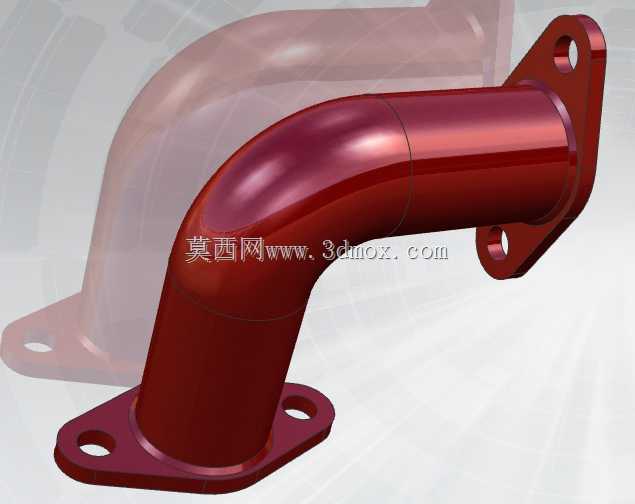

带法兰安装座90度弯管流体连接件

这款90度弯管连接件主要应用在流体输送管路系统的转向接驳场景，常见于液压泵站、润滑系统、小型内燃机进气/冷却回路、工业设备气路排布等需要改变管路走向的安装位置，用来连通两个呈垂直布局的管路接口，避免管路硬弯折造成的通径缩窄、流阻陡升问题，同时两端自带的法兰安装结构可以大幅提升连接的密封可靠性与抗振动能力，相比螺纹连接的弯头，法兰式结构在中低压脉动流体工况下的防松脱表现更稳定，不需要额外打密封胶或者缠生料带，拆装维护时只需要松开法兰螺栓即可完成更换，不会像焊接弯头那样在拆装时破坏周边管路结构。

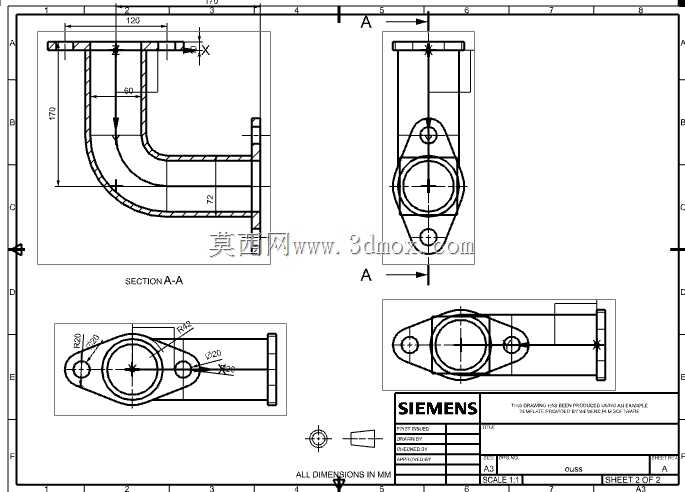

从设计思路来看，这款弯管的转弯段采用了大圆弧过渡的流道设计，转弯半径约为管路通径的1.5倍，既控制了整体安装占用空间，又尽可能降低了流体转向时的局部阻力损失，减少流体在转弯处形成涡流造成的压力损耗与管路振动。两端的法兰盘采用菱形带安装耳的结构，相比圆形法兰，这种结构在相同的螺栓孔距下占用的安装平面面积更小，两个安装孔的孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出法兰表面，避免安装时与周边零部件产生干涉。法兰与管身的衔接位置做了均匀的圆角过渡，没有尖锐的应力集中棱边，在承受管路内压或者外部安装载荷时，应力可以均匀分散到整个衔接区域，避免长期受载出现焊缝开裂或者本体断裂的问题。

安装边界方面，这款弯管两端的法兰安装面平行度控制在0.1mm以内，安装时只需要保证对接的法兰面与安装基准面贴合，两个安装螺栓的锁紧力矩保持一致即可，不需要额外调整管路角度。管身的外径尺寸在整个直线段保持一致，转弯段的外壁厚度比直线段厚15%左右，用来补偿转弯处的应力提升，同时外壁光滑无凸起，在布置管路时可以紧贴设备内壁或者其他管路排布，不会因为局部凸起造成安装间隙不足。法兰上的安装孔为光孔设计，适配常用的内六角圆柱头螺栓，安装时可以从法兰外侧穿入螺栓，在对接侧锁紧，操作空间要求更低，即使在狭窄的设备腔体内也能完成拆装作业。

实际使用过程中，这款弯管的内壁做了光滑处理，流体经过时不会因为内壁粗糙造成杂质挂壁，在输送润滑油、冷却防冻液、低压压缩空气等介质时都能保持稳定的通流能力，不会因为长期使用出现通径缩窄的问题。两端法兰的密封面为平面结构，适配常用的橡胶密封垫片或者金属缠绕垫片，根据输送介质的不同可以灵活选择密封件，不需要对弯管本身做二次加工。在管路存在小幅安装错位的场景下，法兰连接结构允许0.5mm以内的径向错位补偿，降低了对接管路的加工精度要求，减少现场安装时的修配工作量。

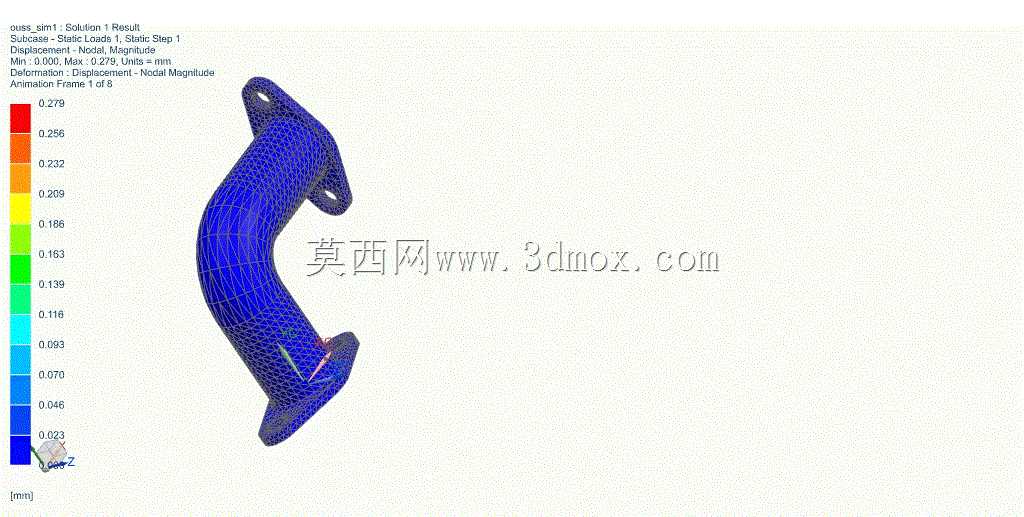

从结构强度角度考量，这款弯管的整体壁厚设计兼顾了强度与轻量化要求，在额定工作压力下，管身的环向应力远低于材料的许用应力，即使出现短时的压力冲击，也不会出现管身鼓胀或者开裂的问题。法兰安装耳的厚度经过校核，在螺栓达到额定锁紧力矩时不会出现安装耳变形的情况，长期受振动载荷作用下，螺栓也不容易出现松脱。整个零件没有复杂的内部型腔，一体成型的结构避免了拼接结构存在的焊缝泄漏风险，表面的氧化处理层可以提升抗锈蚀能力，在常规的工业环境下不需要额外做防腐处理就能满足长期使用要求。

在设备管路排布设计时，这类弯管可以有效缩短管路的总长度，减少管路接头的使用数量，降低整个管路系统的泄漏点数量，相比采用多个直头加弯头拼接的管路方案，一体弯管的流阻更低，结构更紧凑，特别适合在安装空间受限的小型设备内部使用。设计建模时，需要重点控制转弯段的流道顺滑度，避免出现台阶或者折线，同时保证两端法兰的安装孔位置度符合装配要求，密封面的平面度满足密封条件，安装耳的位置要避开周边的其他零部件，保证拆装时扳手有足够的操作空间。
