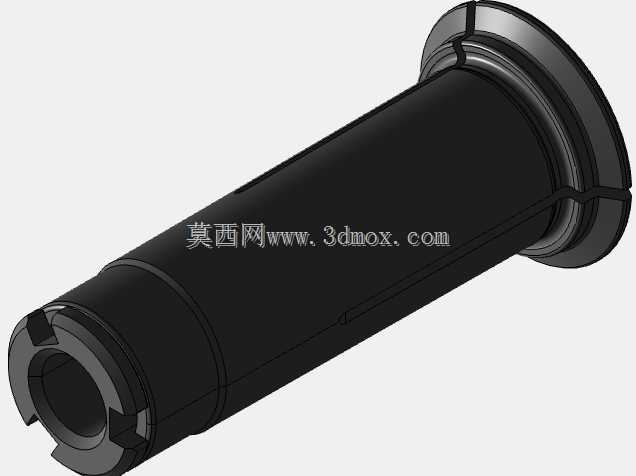

RegofixPG15型4mm孔径机床夹头结构

　　在数控铣削、钻削加工场景中，刀具与主轴之间的连接精度直接决定了加工件的形位公差与表面质量，这类适配CAT40主轴接口的PG15夹头，就是承担刀具精准夹持、传递主轴扭矩的核心功能部件。不同于普通弹簧夹头的结构设计，该款夹头采用了一体化的柄部与夹持腔结构，整体为长圆柱带法兰定位的外形，法兰端的环形凸台直接与主轴端面贴合定位，保证安装时的轴向定位精度，避免高速旋转时出现轴向窜动。夹头的内孔为4mm标准夹持孔径，适配柄径4mm的直柄刀具，包括小型立铣刀、中心钻、铰刀等常用数控加工刀具，夹持腔沿轴向开设的均匀收缩槽，在锁紧螺母的径向作用力下可以均匀收缩，保证对刀具柄部的圆周方向夹持力均匀分布，避免刀具装夹后出现偏摆，影响加工精度。

　　从设计逻辑上看，该夹头的外圆柱面做了高精度的磨削处理，与主轴内孔的配合间隙控制在微米级，保证装夹后的同轴度，法兰端的卡槽结构用于配合主轴的拉钉机构，实现换刀时的自动抓取与锁紧，适配加工中心的自动换刀流程，不需要人工手动锁紧，能大幅提升批量加工时的换刀效率。夹头前端的夹持段做了加厚处理，在夹持小直径刀具时能提供足够的刚性支撑，减少刀具在切削过程中的振颤，尤其是在进行深腔加工、小进给量精铣时，足够的夹持刚性可以有效避免刀具让刀，保证加工尺寸的稳定性。安装边界上，该夹头的整体长度适配CAT40主轴的标准内孔深度，装入主轴后法兰端面与主轴端面完全贴合，不会出现突出或缩进过多的情况，保证刀具悬伸长度的一致性，在多工序加工时不需要重新对刀，减少辅助工时。夹头的内孔与外圆的同轴度公差控制在0.005mm以内，高速旋转时的动平衡性能优异，在主轴转速达到8000转以上时也不会出现明显的振动，能有效延长刀具寿命与主轴轴承的使用寿命。

　　在实际生产应用中，这类夹头多用于精密零件加工场景，比如3C产品的金属结构件加工、小型模具的型腔精加工、医疗器械零件的微孔加工等对夹持精度要求较高的工序，相比普通的ER夹头，PG15系列夹头的夹持力更大，夹持精度更高，在重切削小直径刀具的场景下也能保证刀具不打滑、不偏移。夹头的收缩槽采用了对称分布的设计，在锁紧时受力均匀，不会出现单侧受力导致的夹头变形，长期反复装夹也能保持精度稳定，减少夹头的损耗更换成本。夹头的外表面做了发黑处理，提升表面硬度与防锈能力，在车间多切削液、多油污的环境下也能长期使用不生锈，避免因表面锈蚀导致的装夹精度下降。

　　从建模细节上看，模型完整还原了夹头的所有结构特征，包括法兰端的定位台阶、收缩槽的分布形态、内孔的倒角结构、外圆的精度基准面，在进行机床虚拟装配、加工仿真时，可以直接导入模型进行干涉检查，验证刀具装夹后的运动行程是否会与工件、夹具发生碰撞，提前规避加工风险。在做设备选型配套时，也可以通过该模型核对夹头与主轴、刀具的配合尺寸，确认夹持范围、安装长度是否符合加工需求，避免选型错误导致的配件不兼容问题。
