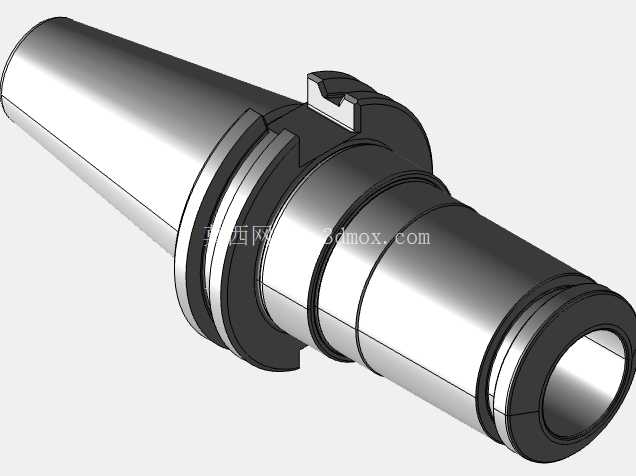

CAT40规格Regofix气动工具夹持刀柄

在机加工车间的日常生产场景里，这类CAT40规格的气动工具夹持刀柄是加工中心主轴端的核心配套部件，主要承担气动类加工辅具与机床主轴的刚性连接作用，常见于需要频繁更换气动打磨、气动攻丝、气动倒角工具的加工工位，能大幅缩短工具换装的辅助时间，同时保证工具与主轴的同轴度精度，避免加工过程中出现振刀、偏摆的问题。从实际使用的工况来看，这类刀柄需要适配加工中心主轴的CAT40锥面连接标准，锥面部分的接触精度直接决定了连接刚性，设计时锥度严格遵循CAT刀柄的7:24锥度规范，锥面的表面粗糙度控制在Ra0.8以内，保证与主轴锥孔的贴合面积不低于90%，避免高速运转时出现锥面打滑、连接松动的问题。刀柄尾部的拉钉结构完全匹配CAT40主轴的拉爪尺寸，拉钉的锁紧角度、螺纹规格都经过标准化适配，换刀时能被机床刀库的机械手准确抓取，完成自动换刀动作，不会出现掉刀、卡刀的故障。

从功能特性上看，这款气动工具架内部设计有压缩空气通路，刀柄接入主轴后，机床主轴的中心供气通道能与刀柄内部的气路完全对接，压缩空气可直接输送到前端夹持的气动工具端，无需额外外接气管，避免了管线缠绕、干涉刀库运动的问题。气路的密封结构采用多道O型圈径向密封，在主轴最高转速范围内都能保证压缩空气无泄漏，供气压力稳定维持在气动工具的额定工作区间，不会因为气压损失导致气动工具输出扭矩不足。前端的夹持部位采用弹性筒夹锁紧结构，能适配不同柄径的气动工具，锁紧螺母的拧紧力矩经过标定，既可以保证工具夹持的刚性，又能避免夹持力过大损伤工具柄部，同时拆卸时只需标准扳手即可完成工具更换，操作便捷。

设计过程中，首先考虑的是安装边界的适配性，刀柄的整体长度控制在标准CAT40刀柄的常用长度区间，不会超出刀库的单刀位空间限制，刀库换刀时的旋转半径经过校核，不会与相邻刀位的刀具发生碰撞。刀柄外部的法兰凸起尺寸、V型槽位置完全符合CAT40刀柄的机械手抓取标准，刀库机械手抓取时的定位精度能控制在0.02mm以内，保证换刀动作的顺畅。刀柄的动平衡等级按照G2.5标准设计，在常用的主轴转速区间运转时，不会产生额外的离心振动，能有效保护主轴轴承，延长加工中心的使用寿命。外部的各个台阶、槽位都做了圆角过渡处理，避免应力集中，同时减少高速运转时的风阻噪音。

在实际选型应用中，这类刀柄主要适配带中心供气功能的CAT40主轴加工中心，安装时需要先清理主轴锥孔和刀柄锥面的杂物、切削液残留，保证锥面无磕碰、无异物，拉钉安装时要按照规定力矩拧紧，避免拉钉松动导致换刀故障。夹持气动工具时，要保证工具柄部插入深度达到规定值，锁紧螺母拧紧后要检查工具的夹持牢固度，开机前先空载通气测试，确认气动工具运转正常、气路无泄漏后再进行加工作业。日常维护时，要定期清理刀柄锥面、夹持部位的切屑和油污，检查密封O型圈的磨损情况，出现老化破损及时更换，避免出现气压泄漏的问题，长期存放时要在金属表面涂抹防锈油，放置在专用的刀柄存储架上，避免锥面磕碰损伤影响连接精度。
