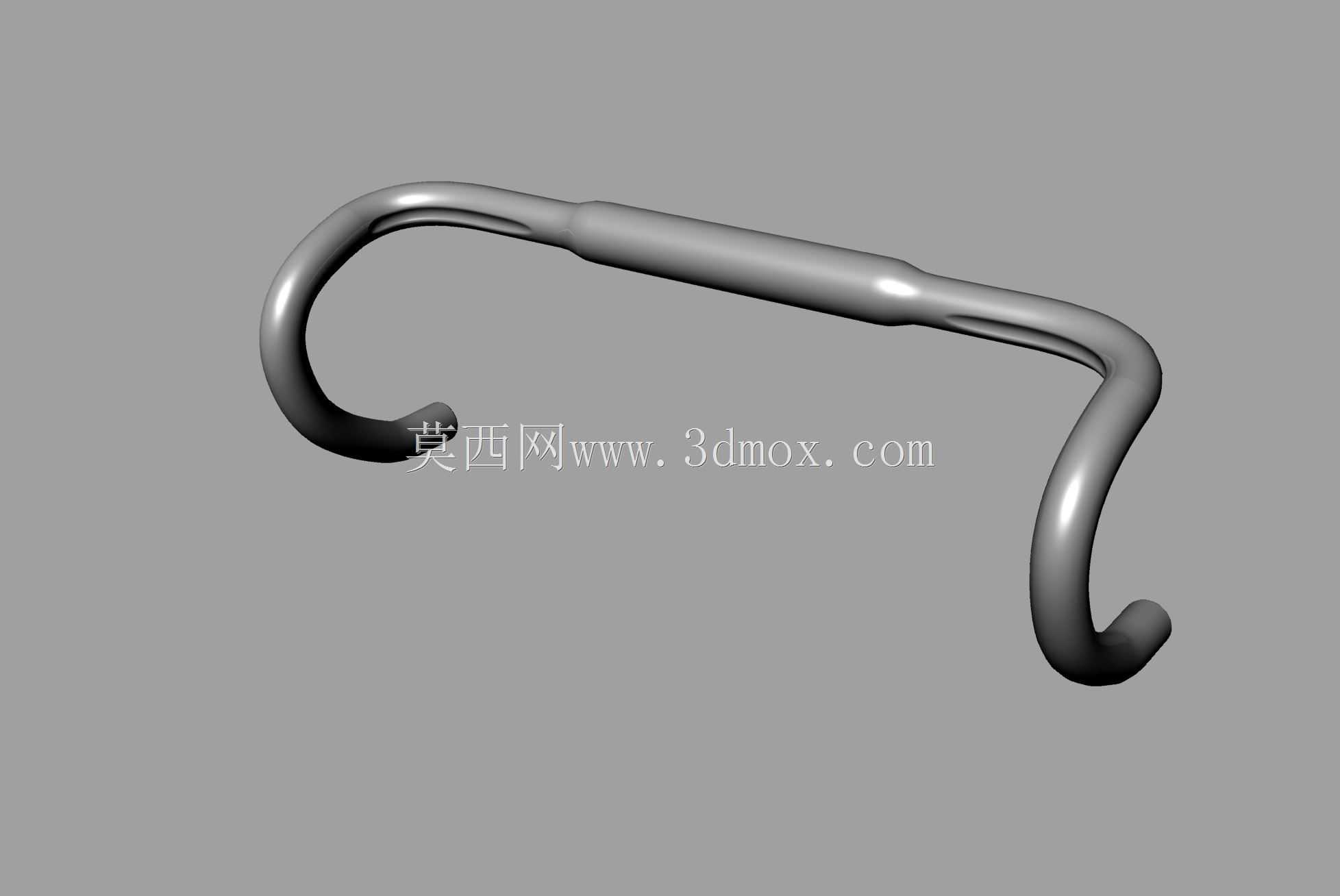

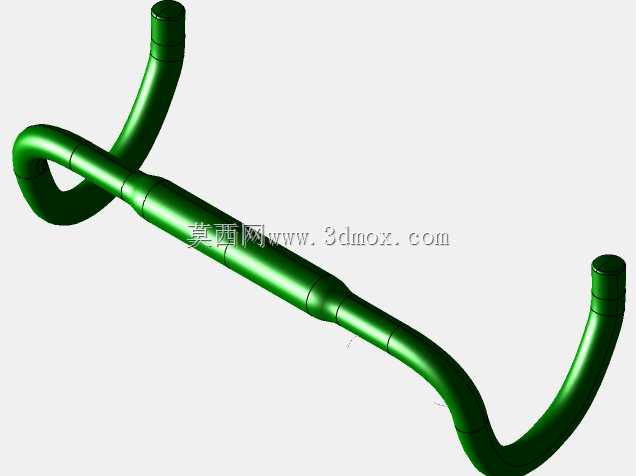

公路自行车弯把结构三维建模设计

　　作为骑行系统中直接与人体接触的核心操控部件，自行车弯把的设计直接决定了骑乘姿态的合理性、长途骑行的疲劳度以及复杂路况下的操控精度，不同于城市通勤车的平直把结构，这类弯把主要适配公路骑行场景，能够为骑手提供多握姿切换的支撑，在平路巡航、爬坡发力、下坡俯身控车等不同骑行状态下，都能找到对应的施力与支撑点位。从结构设计逻辑来看，弯把的整体弧度并非随意弯曲，中段的夹持区域是与把立连接的核心安装位，该区域的直径需匹配标准把立的夹持口径，保证安装后无旷量、受力均匀，避免骑行过程中出现转向虚位。

　　向两侧延伸的弯段做了渐进式的弧度收窄，末端的下垂段角度经过反复校准，既保证俯身握把时手腕处于自然舒展的状态，不会因为角度偏差造成腕部长期受压产生劳损，同时也预留了刹车、变速手柄的安装空间，手柄安装后与弯把的贴合度足够，走线可以顺着弯把的弧度排布，不会出现突兀的折角影响线管寿命。从实际使用场景出发，这类弯把在铺装路面长途骑行中优势明显，骑手可以根据路况和骑行时长切换握把位置：握在弯把上沿时姿态相对直立，适合城市路段慢骑观察路况；握在弯把中段的“肩位”时，上半身微微前倾，适合中等速度巡航，风阻比直立姿态降低不少；握在弯把最下端的下垂位置时，上半身可以俯到更低的姿态，大幅降低迎风面积，适合高速下坡或者冲刺发力，此时手臂的支撑角度也更利于操控方向，应对路面的小幅颠簸时，手臂可以自然缓冲震动，减少震动传递到肩颈部位。设计过程中需要重点考量管壁的厚度变化，中段夹持区域因为要承受把立的锁紧力以及骑行过程中转向、发力的交变载荷，管壁厚度会适当增加，避免长期受力出现形变；而两侧弯段在保证结构强度的前提下，会做适度的壁厚优化，在不降低抗扭、抗弯性能的基础上控制整体重量，毕竟骑行部件的重量控制会直接影响整车的骑乘质感。安装边界方面，弯把装入把立后需要保证左右对称，两侧延伸段的水平角度、下垂段的前倾角度都要符合通用的安装规范，既不能过度上翘导致握姿别扭，也不能过度下倾造成俯身时手腕弯折角度过大。

　　弯把表面的过渡处理也十分关键，所有弧度衔接处都做了顺滑的圆角过渡，没有尖锐的棱角，一方面是避免安装线管、把带时出现割损的问题，另一方面握持时即使没有缠把带，也不会因为棱角造成硌手的情况。弯把的整体宽度也需要匹配不同骑手的肩宽，过窄的弯把会限制胸腔的舒展，影响长途骑行的呼吸效率，过宽的弯把则会增加迎风面积，同时转向时的操控力矩过大，反而降低操控灵活性，建模过程中需要把这些实际使用中的约束条件融入曲面构建中，每一段弧度的曲率变化都要对应实际握姿下的人体工学需求，而不是单纯做视觉上的弯曲造型。从受力角度分析，骑行过程中车把需要承受的载荷并非单一方向，除了转向时的扭矩，路面颠簸带来的垂直方向冲击力、摇车发力时的侧向掰动载荷，都要求弯把的整体结构有足够的抗形变能力，弧度的设计不能出现应力集中的拐点，否则长期交变载荷作用下容易在拐点位置出现疲劳损伤。建模时的曲面连续性也需要严格控制，整个弯把的外表面保持G2连续，后续如果做渲染或者工程分析，曲面不会出现突兀的折痕，导入有限元分析软件做受力仿真时，网格划分也能更加均匀，得到的应力分布结果更贴近实际使用状态。

　　很多新手在做这类部件建模时容易只关注外观弧度，忽略了实际安装和使用中的细节，比如刹车手柄的安装位需要预留足够的平直段，保证手柄夹环可以牢固锁紧，不会因为弧度问题出现夹环贴合不严、锁紧后打滑的问题；弯把末端的口径要匹配标准的把堵尺寸，安装把堵后不会出现松动脱落的情况；缠把带时的起始位和收尾位也需要在结构上做细微的限位设计，避免把带长期使用后出现滑移。这些细节虽然不会在外观上直接体现，但却是决定零件实际使用体验的核心部分，也是三维建模过程中需要结合实际装配、使用场景反复推敲的内容，脱离实际使用需求的外观建模，最终只能是视觉上的造型，无法转化为可实际应用的结构部件。
