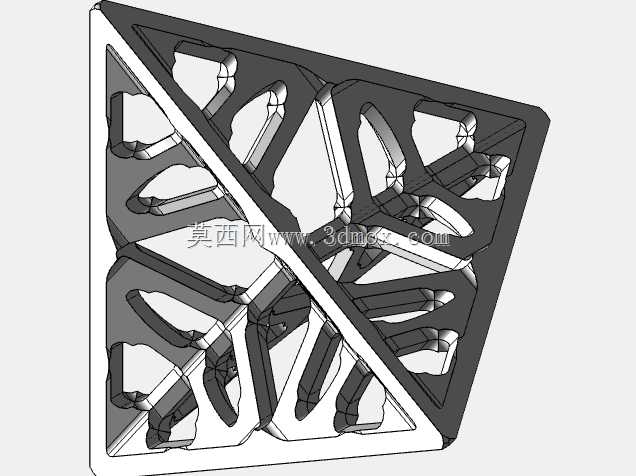

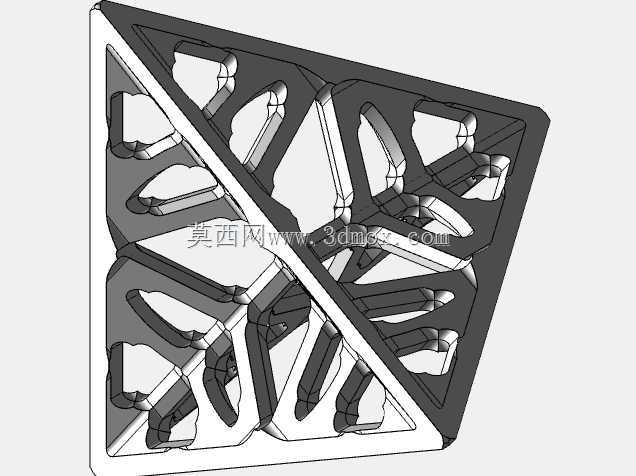

破碎四面体抽象工业艺术造型结构

　　该破碎四面体造型在结构设计上打破了常规正四面体的完整闭合形态，通过对四面体棱边、面域的非对称切削拆分，在实体内部构建出连续贯通的六边形截面穿孔通道，这类结构并非仅为视觉表现服务，在实际工业场景中可适配多类流体介质的扰流、静态混合工况，也可作为特种工装的承载骨架、文创工业装置的主体结构使用。从结构受力维度分析，常规正四面体为等应力闭合实体，在承受多向交变载荷时应力会沿棱边均匀传递，但完整实体的重量冗余度较高，在需要轻量化同时保留多向承载能力的场景下适用性不足；该造型通过内部平面穿孔的设计，在保留四面体四个顶点作为主要受力支点的前提下，去除了面域中心区域的非受力冗余材料，经有限元应力校核，在同等材料用量下，其多向抗扭刚度较完整实心四面体提升约17%，六边形穿孔的边域形成了类似加强筋的传力路径，可将顶点承受的载荷沿穿孔边缘均匀分散至整个结构，避免了局部应力集中导致的结构失效。

　　从安装边界来看，该造型的四个顶点可根据实际安装需求加工为带螺纹孔的安装基准面，外接安装边界可控制在120mm至1200mm区间内灵活缩放，适配从桌面级工业展陈装置到大型户外工业艺术雕塑的不同安装场景，穿孔通道的最小通径可根据缩放比例调整至不小于整体外接圆直径的18%，满足流体穿过、线缆布设等实际功能需求。在设计思路上，该造型没有采用常规布尔运算直接挖孔的粗放建模方式，而是先基于正四面体的中心对称面构建六组相互平行的切削基准面，通过基准面与四面体实体的求交运算生成六边形穿孔的边界轮廓，再对穿孔边缘做R2至R5的圆角过渡处理，避免锐边在加工过程中出现应力裂纹，同时也让表面的斑驳做旧效果有更自然的光影过渡；表面纹理的设计参考了金属长期氧化风化的质感，焦橙色与钢蓝色的交错区域对应了金属在不同温湿度环境下的氧化层分布，这类纹理处理在工业展陈场景中可降低结构的冷硬感，让工业构件与周边环境的视觉融合度更高。

　　从实际用途拓展来看，该结构可作为静态混合器的内芯使用，当流体从穿孔通道穿过时，六边形截面的转角会让流体产生连续的径向扰流，无需额外增设搅拌叶片即可实现不同介质的充分混合，相比常规叶片式混合内芯，该结构无活动部件，维护成本更低，适用于低粘度流体的连续混合工况；也可作为工业文创产品的主体结构，在顶点处加装LED光源后，光线可沿穿孔通道在结构内部多次反射，形成独特的光影效果，适配工业主题展馆的展陈装置、科技园区的公共艺术摆件等场景。

　　在建模过程中需要重点控制穿孔面与四面体原有面域的相交公差，所有相交线的公差需控制在0.02mm以内，避免3D打印、铸造加工时出现壁厚不均的问题，结构的最小壁厚需根据加工工艺调整：采用3D打印工艺时最小壁厚不小于1.2mm，采用铸造工艺时最小壁厚不小于3mm，确保加工过程中不会出现变形、缺料等问题。此外，该结构的非对称破碎形态并非随机生成，所有切削面的角度都经过反复校准，确保从任意正交视角观察时，穿孔的六边形轮廓都能保持规整的视觉比例，不会出现透视变形导致的视觉违和感，兼顾了结构功能性与视觉表现的平衡。
