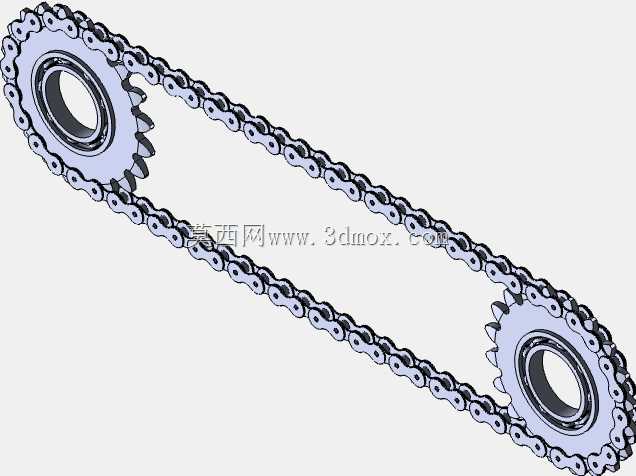

双链轮滚子链条传动配合结构

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、农业机械、轻工生产线、机床辅机等场景中承担着远距离定比传动的核心作用，这套双链轮配滚子链条的传动结构，正是针对中等中心距、无严格打滑风险的传动需求设计的典型方案。不同于带传动存在弹性滑动、传动比不准的缺陷，也不同于齿轮传动对中心距限制严格的特点，这套链传动结构可在两轴中心距1-5米的区间内稳定传递动力，能适应多粉尘、油污、高低温的恶劣工况，在常规车间环境下无需频繁做防护维护。从结构设计逻辑来看，两个链轮的齿形参数完全匹配配套链条的节距、滚子直径，建模时严格遵循啮合包角要求，小链轮的有效啮合齿数不低于9齿，避免多边形效应带来的传动冲击过大问题，大链轮齿数控制在合理区间，防止链条磨损后出现跳齿脱链的故障。链轮本体采用辐板式结构，中心预留轴承安装位，可直接适配标准深沟球轴承实现轴系支撑，轮毂位置的轴向尺寸经过匹配校核，既保证与轴的配合接触长度足够传递扭矩，也不会超出安装空间的轴向边界。

　　配套的滚子链条由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，建模时完整还原了各零件的配合关系：销轴与外链板过盈固定，与套筒间隙配合实现铰接转动，套筒与内链板过盈配合，滚子空套在套筒外侧，啮合时滚子与链轮齿面形成滚动摩擦，大幅降低传动过程中的磨损量。在安装边界设计上，两链轮的中心距预留了合理的张紧调节余量，通常为链条节距的整数倍，避免使用过渡链节带来的强度折损，链条的初始垂度控制在中心距的1%-2%区间，水平布置时取较小值，垂直布置时适当放大垂度避免啮合卡滞。链轮的齿面硬度做了差异化设计，小链轮因为啮合频次更高，齿面硬度要求高于大链轮，匹配实际工况下的磨损速率，延长整套传动组件的整体使用寿命。

　　这套结构的实际用途覆盖极广，从生产线的工件输送辊道驱动，到小型农机的动力传递，再到机床的进给机构传动，都能见到同结构的应用，设计时还考虑了润滑维护的便利性，链条铰接位置预留了润滑脂的存留空间，可适配定期人工刷油或者自动滴油润滑的维护方式。建模过程中对链条的柔性装配做了参数化处理，可通过调整两链轮的中心距、链轮齿数、链条节距快速生成不同规格的链传动方案，无需重新逐个绘制链节零件，大幅提升同类型结构的设计效率。链轮的键槽位置按照标准平键尺寸设计，可直接与对应直径的传动轴配合，通过键连接传递额定扭矩，轴端预留的挡圈槽可实现链轮的轴向定位，防止运转过程中出现轴向窜动影响啮合精度。

　　在传动特性上，这套结构的瞬时传动比存在小幅波动，也就是常说的链传动多边形效应，因此设计时将适用转速控制在中低速区间，避免高速下的冲击振动和噪声过大问题，针对有冲击载荷的工况，可通过适当增大链条节距、增加链轮齿数的方式缓冲载荷冲击，保证传动平稳性。整套模型的装配关系完全还原实际装配流程，先将轴承压装到链轮中心孔，再将链轮固定到对应传动轴上，调整两轴的平行度误差在允许范围内，再将链条环绕套装到两个链轮上，调整中心距张紧链条后即可完成安装，安装过程中无需特殊工装，常规机械维修人员即可完成装配调试。
