多规格M5内六角圆柱头螺钉三维结构

在各类机械装配场景中，小规格紧固件的选型合理性直接决定了整机结构的连接可靠性，M5规格内六角螺钉作为通用连接元件，广泛应用于3C设备装配、小型工装夹具搭建、仪器仪表内部结构固定、自动化输送线辅件安装等对安装空间有严格限制的场景。这类螺钉采用内六角驱动形式，相比同规格十字槽、一字槽螺钉，能承受更大的拧紧力矩，装配时打滑概率更低，且沉头安装后螺钉头部可完全埋入连接件沉孔内，不会突出安装面，避免干涉周边运动部件，尤其适合安装面空间局促、外部有外观平整度要求的装配位置。

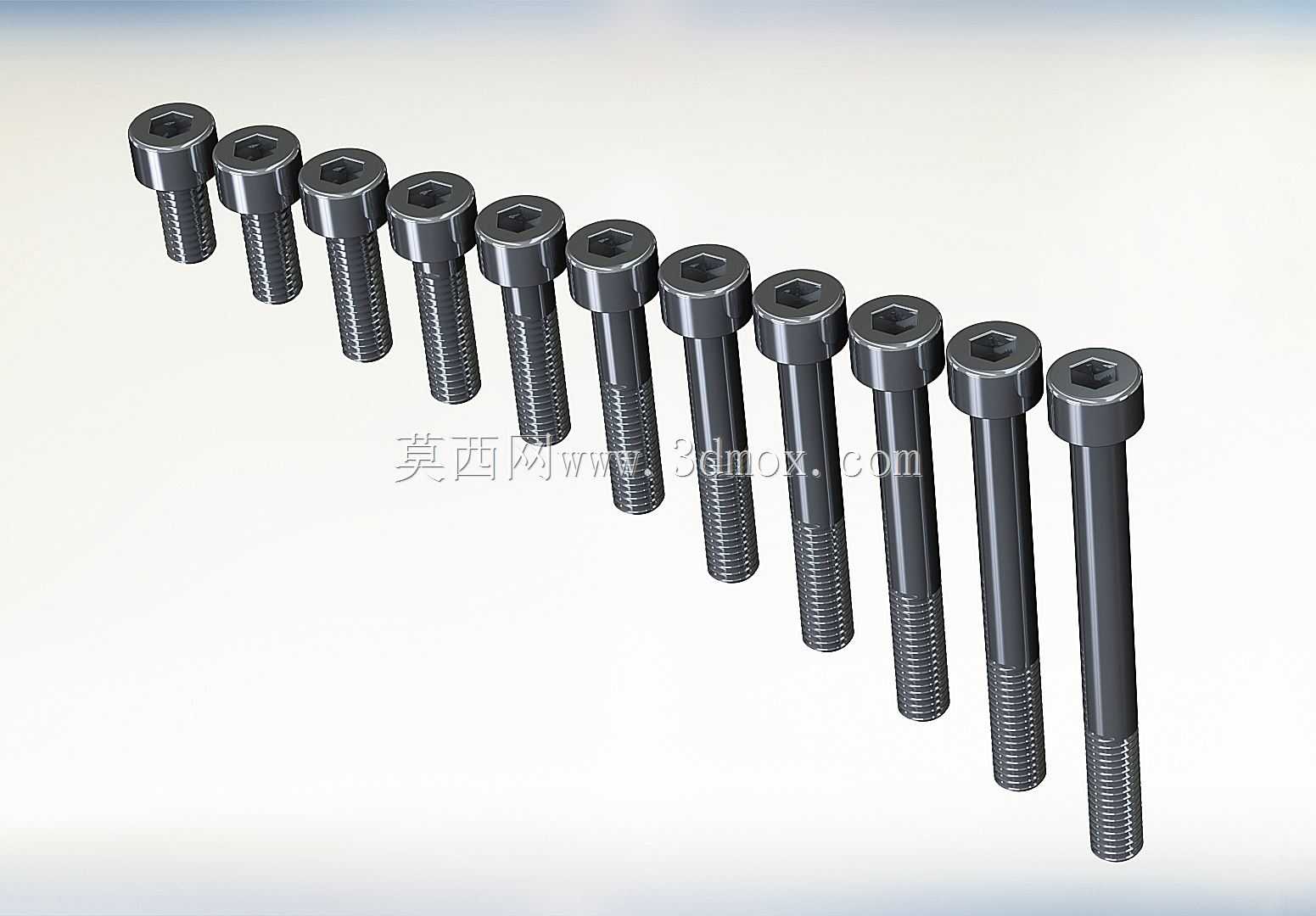

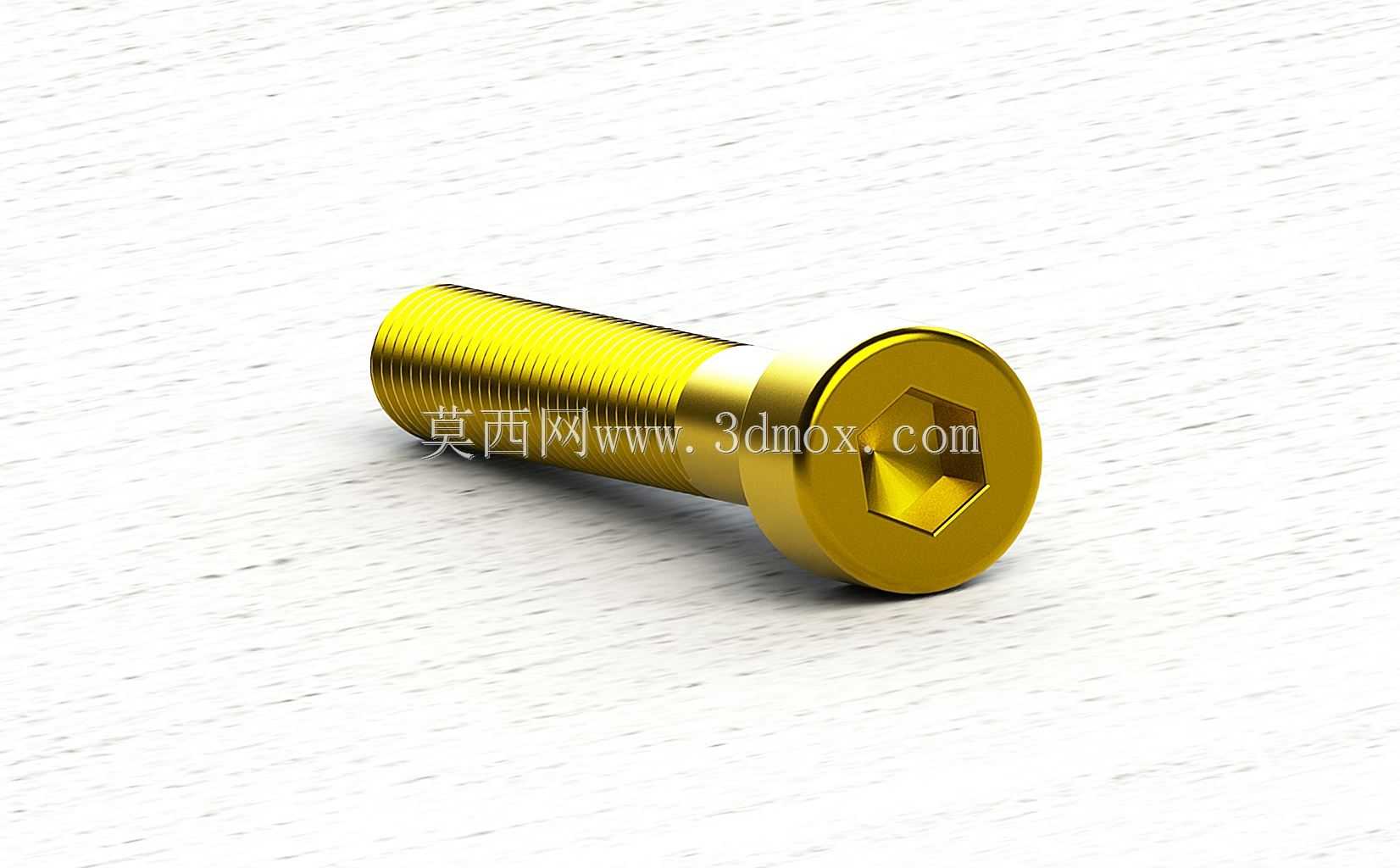

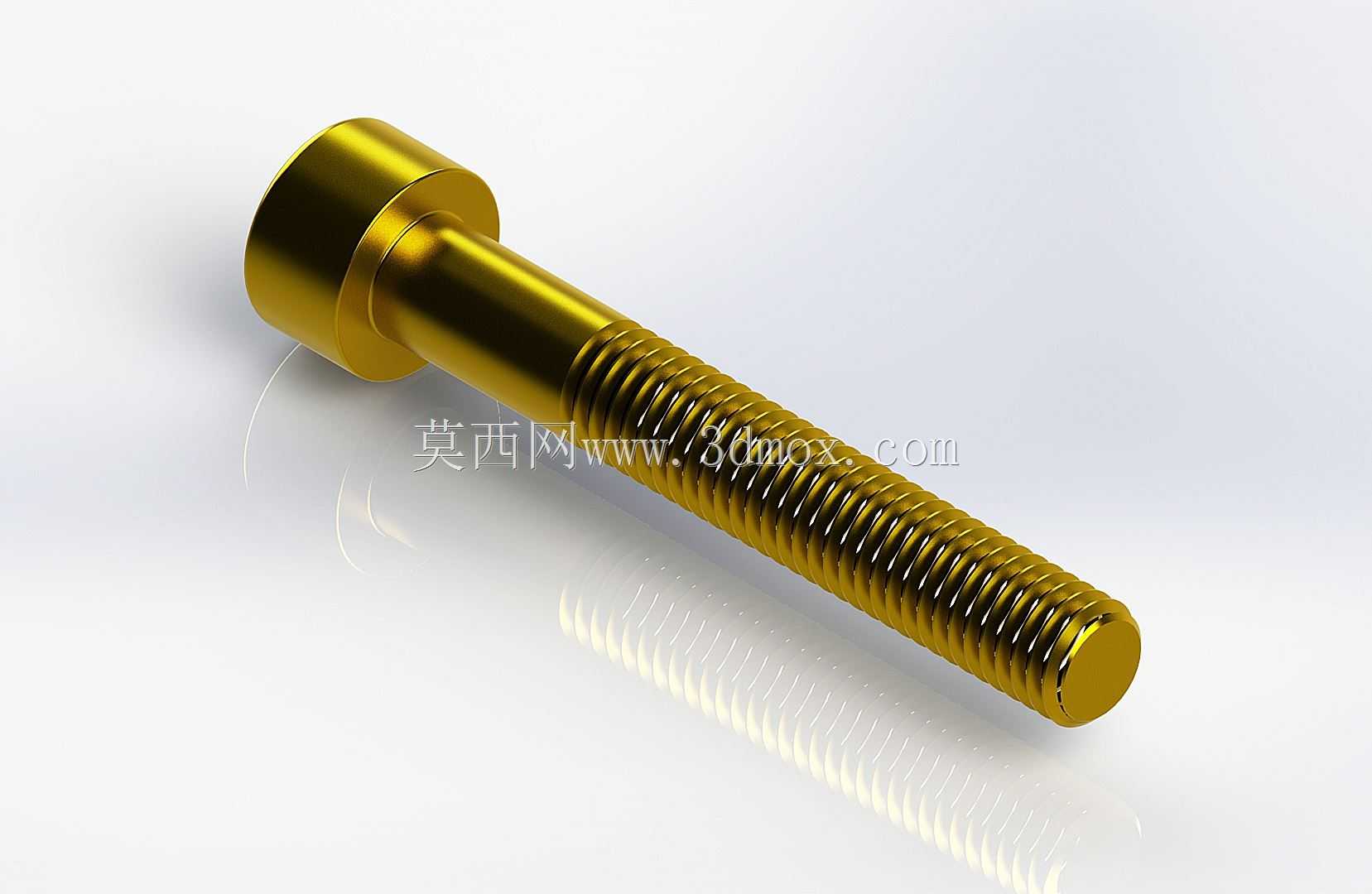

本次建模覆盖了M5螺钉常用的全系列长度配置，从短规格的薄件连接款到长规格的跨层叠装款均做了参数化配置，建模过程严格遵循内六角圆柱头螺钉的通用尺寸规范，头部内六角对边深度、头部外径与厚度、螺杆光杆段与螺纹段的长度比例、螺纹牙型参数均符合常规量产螺钉的实际加工尺寸，可直接用于装配干涉检查、连接强度校核等工程场景。设计时特意区分了全螺纹与半螺纹两种结构形式，半螺纹款的光杆段可在被连接件通孔内形成径向定位，避免连接时两个被连接件出现径向错位，适合有同轴度要求的部件连接；全螺纹款则可适配更宽泛的被连接件总厚度范围，减少现场装配时的紧固件规格备货种类。

从安装边界来看，这类M5内六角螺钉装配时需要匹配对应规格的内六角扳手，扳手回转空间仅需大于头部外径即可，相比外六角螺钉所需的扳手外围空间更小，在密集孔位安装场景下优势明显。螺钉头部下端的承压面做了平整化处理，装配时可搭配平垫分散承压面应力，避免拧紧时压伤铝合金、工程塑料等软质被连接件表面；若涉及有防松要求的振动工况，也可搭配弹簧垫圈或螺纹胶使用，模型预留了标准垫圈的装配间隙，不会出现装配干涉。建模时还原了螺钉表面的氧化处理质感，螺纹收尾处的退刀结构也做了写实处理，没有做理想化的尖锐螺纹收尾，更贴近实际量产零件的真实形态，在做装配动画、产品渲染时能呈现更真实的视觉效果。

在结构设计选型阶段，工程师可直接调用该系列模型完成整机BOM的紧固件配置，无需重复绘制标准件，可大幅缩短建模周期。不同长度规格的配置切换可通过参数直接驱动，无需重新建模，针对不同被连接件厚度可快速匹配合适的螺钉旋合长度，确保螺纹旋合量满足连接强度要求，避免出现旋合过短导致的滑牙、或旋合过长导致的螺杆顶触内部结构等问题。针对仪器仪表类的轻载连接场景，短规格M5螺钉可实现外壳与内部安装支架的无突出连接，保证设备外壁的平整性；针对小型自动化设备的钣金机架连接，中等长度的半螺纹螺钉可实现多层钣金件的精准定位连接，减少装配时的调整工作量；针对需要叠加减震垫、绝缘垫的安装场景，长规格全螺纹螺钉可灵活调整拧紧量，适配不同厚度的垫层叠加需求。
